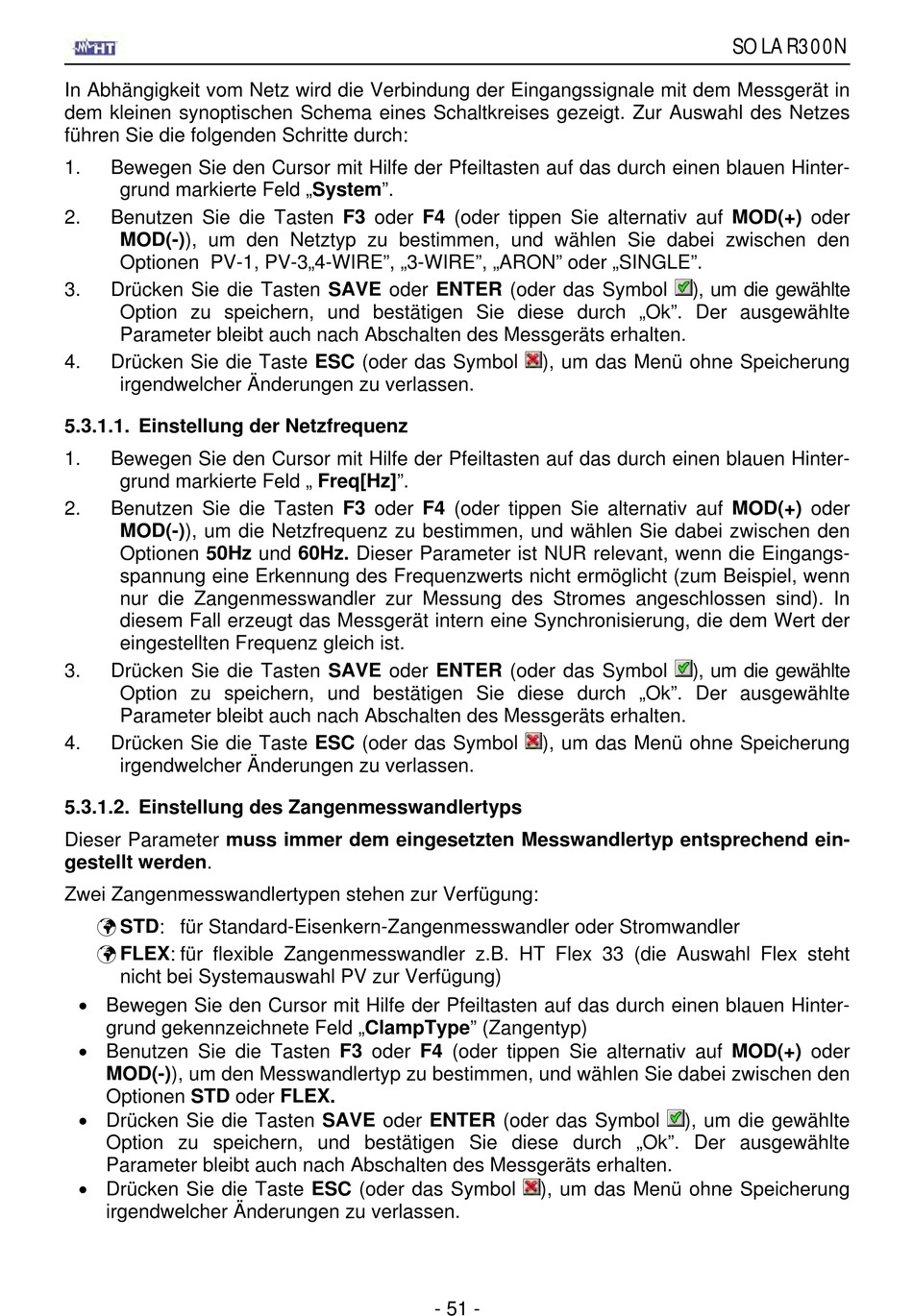

In Abhängigkeit vom Netz wird die Verbindung der Eingangssignale mit dem Messgerät in
dem kleinen synoptischen Schema eines Schaltkreises gezeigt. Zur Auswahl des Netzes
führen Sie die folgenden Schritte durch:
1.
Bewegen Sie den Cursor mit Hilfe der Pfeiltasten auf das durch einen blauen Hinter-
grund markierte Feld „System".
2.
Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie alternativ auf MOD(+) oder
MOD(-)), um den Netztyp zu bestimmen, und wählen Sie dabei zwischen den
Optionen PV-1, PV-3„4-WIRE", „3-WIRE", „ARON" oder „SINGLE".
3.
Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol
Option zu speichern, und bestätigen Sie diese durch „Ok". Der ausgewählte
Parameter bleibt auch nach Abschalten des Messgeräts erhalten.
4.
Drücken Sie die Taste ESC (oder das Symbol
irgendwelcher Änderungen zu verlassen.
5.3.1.1. Einstellung der Netzfrequenz
1.
Bewegen Sie den Cursor mit Hilfe der Pfeiltasten auf das durch einen blauen Hinter-
grund markierte Feld „ Freq[Hz]".
2.
Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie alternativ auf MOD(+) oder
MOD(-)), um die Netzfrequenz zu bestimmen, und wählen Sie dabei zwischen den
Optionen 50Hz und 60Hz. Dieser Parameter ist NUR relevant, wenn die Eingangs-
spannung eine Erkennung des Frequenzwerts nicht ermöglicht (zum Beispiel, wenn
nur die Zangenmesswandler zur Messung des Stromes angeschlossen sind). In
diesem Fall erzeugt das Messgerät intern eine Synchronisierung, die dem Wert der
eingestellten Frequenz gleich ist.
3.
Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol
Option zu speichern, und bestätigen Sie diese durch „Ok". Der ausgewählte
Parameter bleibt auch nach Abschalten des Messgeräts erhalten.
4.
Drücken Sie die Taste ESC (oder das Symbol
irgendwelcher Änderungen zu verlassen.
5.3.1.2. Einstellung des Zangenmesswandlertyps
Dieser Parameter muss immer dem eingesetzten Messwandlertyp entsprechend ein-
gestellt werden.
Zwei Zangenmesswandlertypen stehen zur Verfügung:
STD: für Standard-Eisenkern-Zangenmesswandler oder Stromwandler
FLEX: für flexible Zangenmesswandler z.B. HT Flex 33 (die Auswahl Flex steht
nicht bei Systemauswahl PV zur Verfügung)
Bewegen Sie den Cursor mit Hilfe der Pfeiltasten auf das durch einen blauen Hinter-
grund gekennzeichnete Feld „ClampType" (Zangentyp)
Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie alternativ auf MOD(+) oder
MOD(-)), um den Messwandlertyp zu bestimmen, und wählen Sie dabei zwischen den
Optionen STD oder FLEX.
Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol
Option zu speichern, und bestätigen Sie diese durch „Ok". Der ausgewählte
Parameter bleibt auch nach Abschalten des Messgeräts erhalten.
Drücken Sie die Taste ESC (oder das Symbol
irgendwelcher Änderungen zu verlassen.
), um das Menü ohne Speicherung
), um das Menü ohne Speicherung
), um das Menü ohne Speicherung
- 51 -
SOLAR300N
), um die gewählte
), um die gewählte
), um die gewählte
