Die F1 Taste (oder das PAG Feld in der Anzeige) führt zur folgenden Seite mit
den abgespeicherten Werten.
Die ESC Taste (oder das kleine Feld
Funktion und Rückkehr zur "Aufzeichnungs-Analyse" Seite.

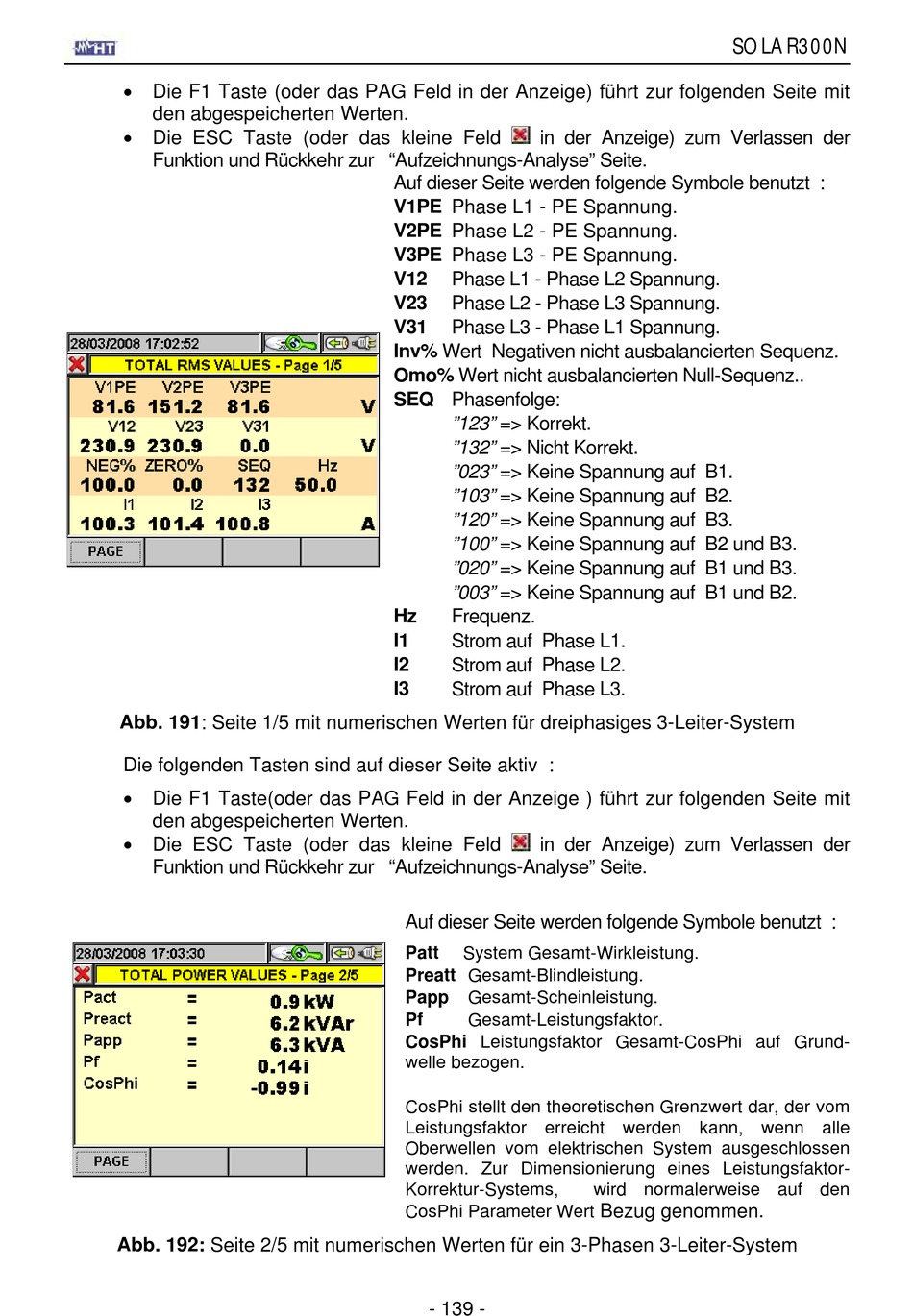

Abb. 191: Seite 1/5 mit numerischen Werten für dreiphasiges 3-Leiter-System
Die folgenden Tasten sind auf dieser Seite aktiv :
Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit
den abgespeicherten Werten.
Die ESC Taste (oder das kleine Feld
Funktion und Rückkehr zur "Aufzeichnungs-Analyse" Seite.
Abb. 192: Seite 2/5 mit numerischen Werten für ein 3-Phasen 3-Leiter-System
in der Anzeige) zum Verlassen der
Auf dieser Seite werden folgende Symbole benutzt :
V1PE Phase L1 - PE Spannung.
V2PE Phase L2 - PE Spannung.
V3PE Phase L3 - PE Spannung.
V12
Phase L1 - Phase L2 Spannung.
V23
Phase L2 - Phase L3 Spannung.
V31
Phase L3 - Phase L1 Spannung.
Inv% Wert Negativen nicht ausbalancierten Sequenz.
Omo% Wert nicht ausbalancierten Null-Sequenz..
SEQ Phasenfolge:
"123" => Korrekt.
"132" => Nicht Korrekt.
"023" => Keine Spannung auf B1.
"103" => Keine Spannung auf B2.
"120" => Keine Spannung auf B3.
"100" => Keine Spannung auf B2 und B3.
"020" => Keine Spannung auf B1 und B3.
"003" => Keine Spannung auf B1 und B2.
Hz
Frequenz.
I1
Strom auf Phase L1.
I2
Strom auf Phase L2.
I3
Strom auf Phase L3.
in der Anzeige) zum Verlassen der
Auf dieser Seite werden folgende Symbole benutzt :
Patt
System Gesamt-Wirkleistung.
Preatt Gesamt-Blindleistung.
Papp
Gesamt-Scheinleistung.
Pf
Gesamt-Leistungsfaktor.
CosPhi Leistungsfaktor Gesamt-CosPhi auf Grund-
welle bezogen.
CosPhi stellt den theoretischen Grenzwert dar, der vom
Leistungsfaktor erreicht werden kann, wenn alle
Oberwellen vom elektrischen System ausgeschlossen
werden. Zur Dimensionierung eines Leistungsfaktor-
Korrektur-Systems,
CosPhi Parameter Wert
- 139 -
SOLAR300N
wird normalerweise auf den
Bezug genommen.
