Die folgenden Tasten sind auf dieser Seite aktiv :
Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit
den abgespeicherten Werten.
Die ESC Taste (oder das kleine Feld
Funktion und Rückkehr zur "Aufzeichnungs-Analyse" Seite.

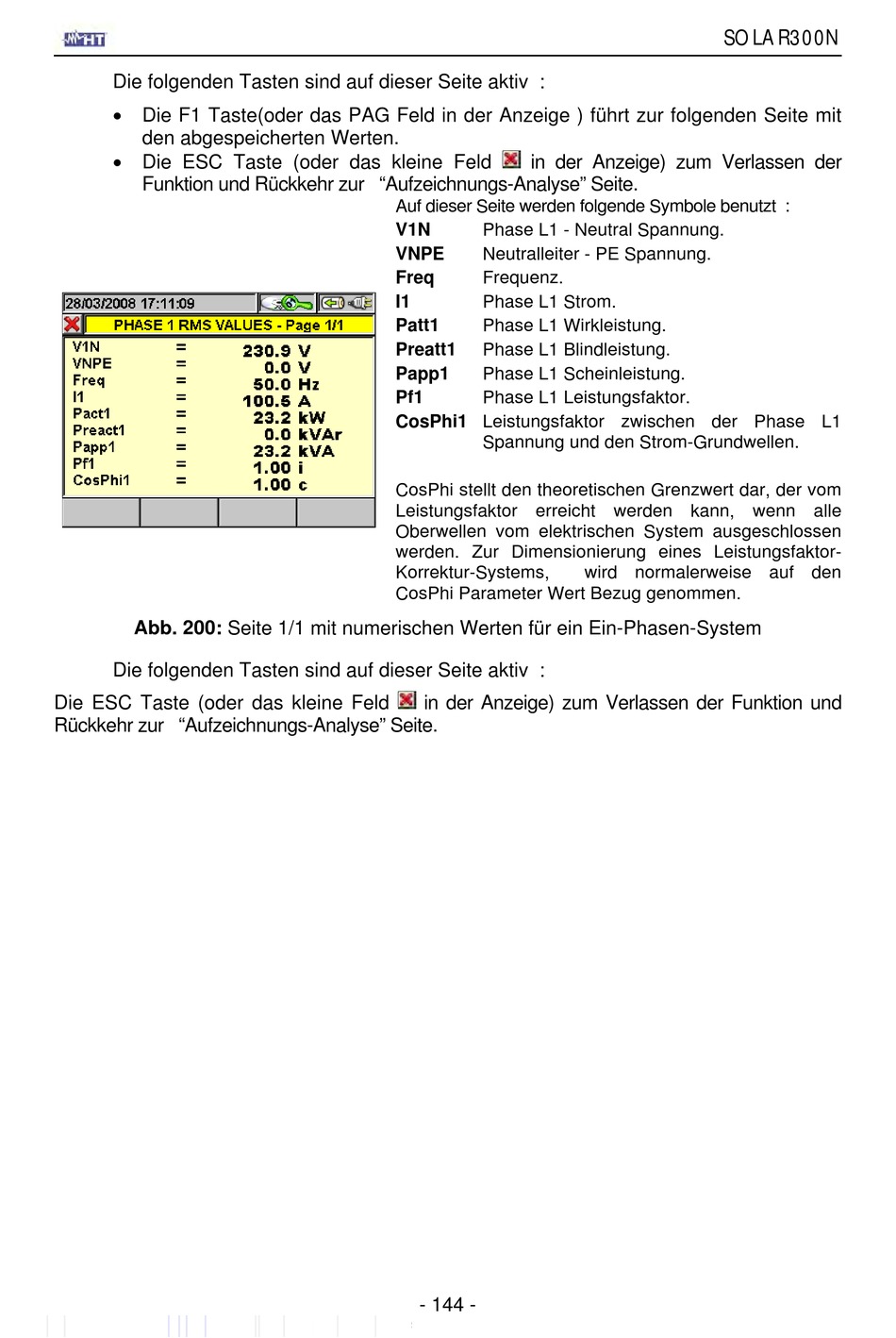

Abb. 200: Seite 1/1 mit numerischen Werten für ein Ein-Phasen-System
Die folgenden Tasten sind auf dieser Seite aktiv :
Die ESC Taste (oder das kleine Feld
Rückkehr zur "Aufzeichnungs-Analyse" Seite.
in der Anzeige) zum Verlassen der
Auf dieser Seite werden folgende Symbole benutzt :
V1N
Phase L1 - Neutral Spannung.
VNPE
Neutralleiter - PE Spannung.
Freq
Frequenz.
I1
Phase L1 Strom.
Patt1
Phase L1 Wirkleistung.
Preatt1
Phase L1 Blindleistung.
Papp1
Phase L1 Scheinleistung.
Pf1
Phase L1 Leistungsfaktor.
CosPhi1 Leistungsfaktor zwischen der Phase L1
Spannung und den Strom-Grundwellen.
CosPhi stellt den theoretischen Grenzwert dar, der vom
Leistungsfaktor erreicht werden kann, wenn alle
Oberwellen vom elektrischen System ausgeschlossen
werden. Zur Dimensionierung eines Leistungsfaktor-
Korrektur-Systems,
CosPhi Parameter Wert Bezug genommen.
in der Anzeige) zum Verlassen der Funktion und
- 144 -
SOLAR300N
wird normalerweise auf den
