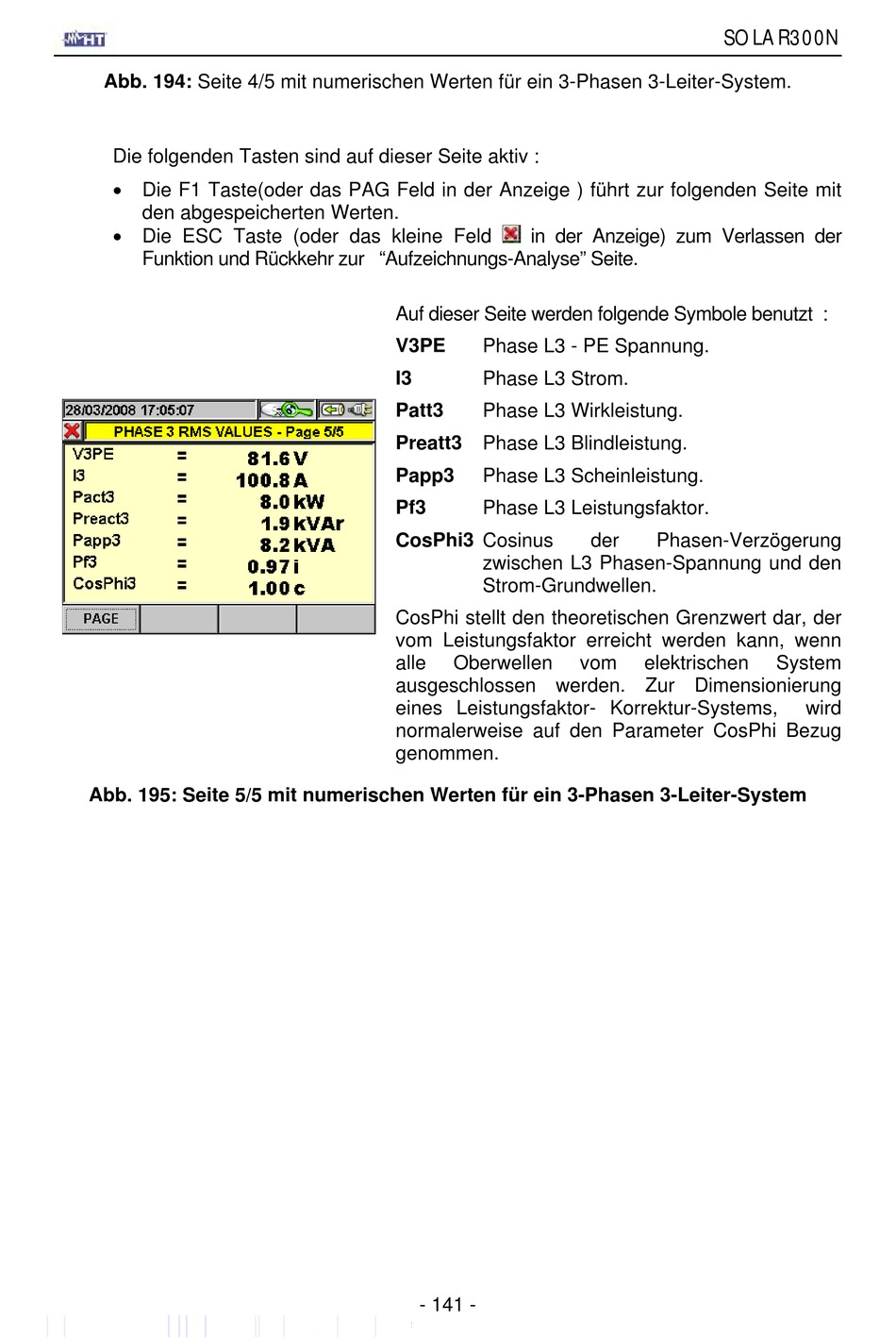

Abb. 194: Seite 4/5 mit numerischen Werten für ein 3-Phasen 3-Leiter-System.
Die folgenden Tasten sind auf dieser Seite aktiv :
Die F1 Taste(oder das PAG Feld in der Anzeige ) führt zur folgenden Seite mit
den abgespeicherten Werten.
Die ESC Taste (oder das kleine Feld
Funktion und Rückkehr zur "Aufzeichnungs-Analyse" Seite.
Abb. 195: Seite 5/5 mit numerischen Werten für ein 3-Phasen 3-Leiter-System
in der Anzeige) zum Verlassen der
Auf dieser Seite werden folgende Symbole benutzt :
V3PE
Phase L3 - PE Spannung.
I3
Phase L3 Strom.
Patt3
Phase L3 Wirkleistung.
Preatt3 Phase L3 Blindleistung.
Papp3
Phase L3 Scheinleistung.
Pf3
Phase L3 Leistungsfaktor.
CosPhi3 Cosinus
zwischen L3 Phasen-Spannung und den
Strom-Grundwellen.
CosPhi stellt den theoretischen Grenzwert dar, der
vom Leistungsfaktor erreicht werden kann, wenn
alle
Oberwellen
ausgeschlossen werden. Zur Dimensionierung
eines Leistungsfaktor- Korrektur-Systems,
normalerweise auf den Parameter CosPhi Bezug
genommen.
- 141 -
SOLAR300N
der
Phasen-Verzögerung
vom
elektrischen
System
wird
