W&T

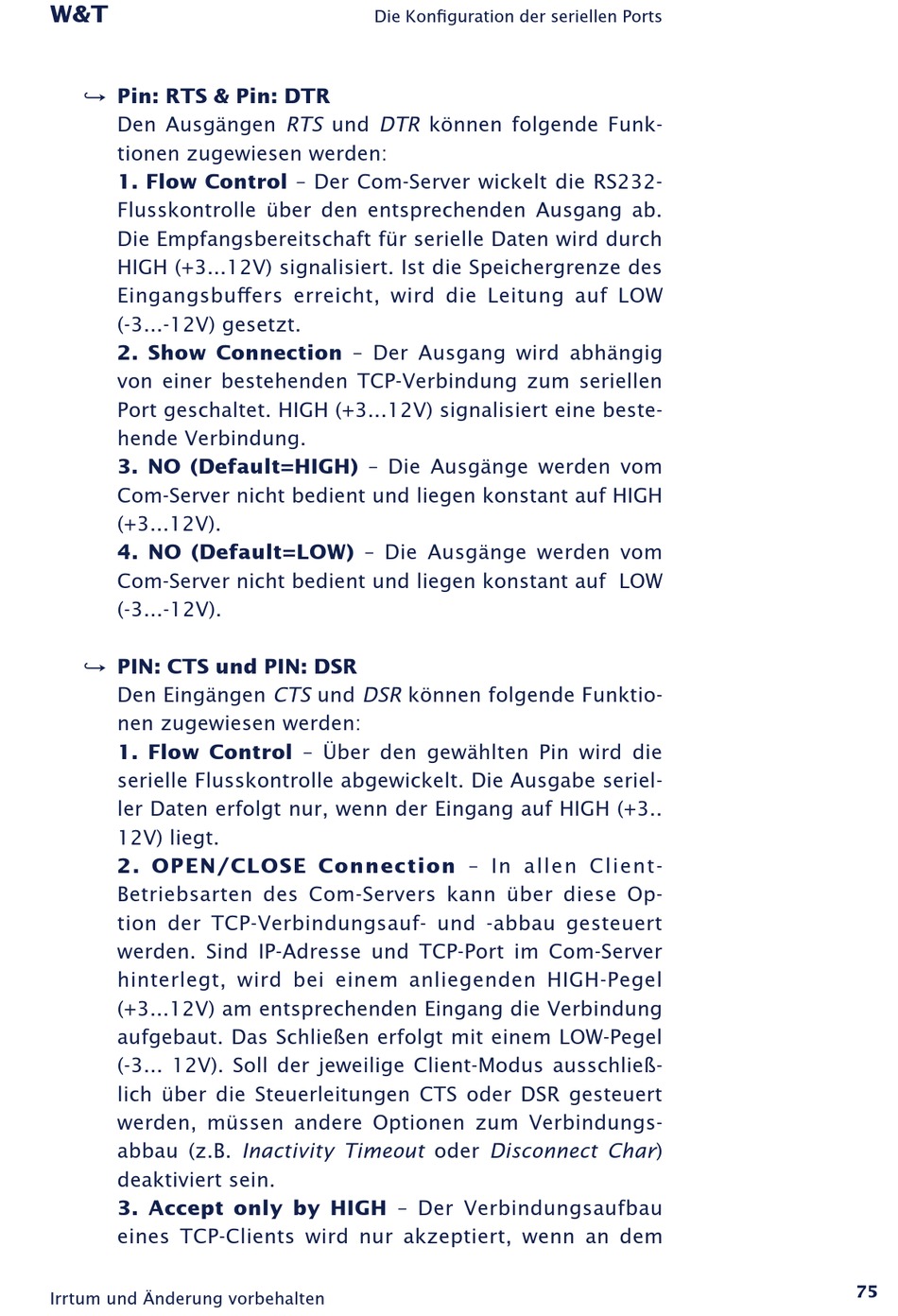

n Pin: RTS & Pin: DTR
Den Ausgängen RTS und DTR können folgende Funk-
tionen zugewiesen werden:
1� Flow Control – Der Com-Server wickelt die RS232-
Flusskontrolle über den entsprechenden Ausgang ab.
Die Empfangsbereitschaft für serielle Daten wird durch
HIGH (+3...12V) signalisiert. Ist die Speichergrenze des
Eingangsbuffers erreicht, wird die Leitung auf LOW
(-3...-12V) gesetzt.
2� Show Connection – Der Ausgang wird abhängig
von einer bestehenden TCP-Verbindung zum seriellen
Port geschaltet. HIGH (+3...12V) signalisiert eine beste-
hende Verbindung.
3� NO (Default=HIGH) – Die Ausgänge werden vom
Com-Server nicht bedient und liegen konstant auf HIGH
(+3...12V).
4� NO (Default=LOW) – Die Ausgänge werden vom
Com-Server nicht bedient und liegen konstant auf LOW
(-3...-12V).
n PIN: CTS und PIN: DSR
Den Eingängen CTS und DSR können folgende Funktio-
nen zugewiesen werden:
1� Flow Control – Über den gewählten Pin wird die
serielle Flusskontrolle abgewickelt. Die Ausgabe seriel-
ler Daten erfolgt nur, wenn der Eingang auf HIGH (+3..
12V) liegt.
2� OPEN/CLOSE Connection – In allen Client-
Betriebsarten des Com-Servers kann über diese Op-
tion der TCP-Verbindungsauf- und -abbau gesteuert
werden. Sind IP-Adresse und TCP-Port im Com-Server
hinterlegt, wird bei einem anliegenden HIGH-Pegel
(+3...12V) am entsprechenden Eingang die Verbindung
aufgebaut. Das Schließen erfolgt mit einem LOW-Pegel
(-3... 12V). Soll der jeweilige Client-Modus ausschließ-
lich über die Steuerleitungen CTS oder DSR gesteuert
werden, müssen andere Optionen zum Verbindungs-
abbau (z.B. Inactivity Timeout oder Disconnect Char)
deaktiviert sein.
3� Accept only by HIGH – Der Verbindungsaufbau
eines TCP-Clients wird nur akzeptiert, wenn an dem
Irrtum und Änderung vorbehalten
Die Konfiguration der seriellen Ports
75
