W&T

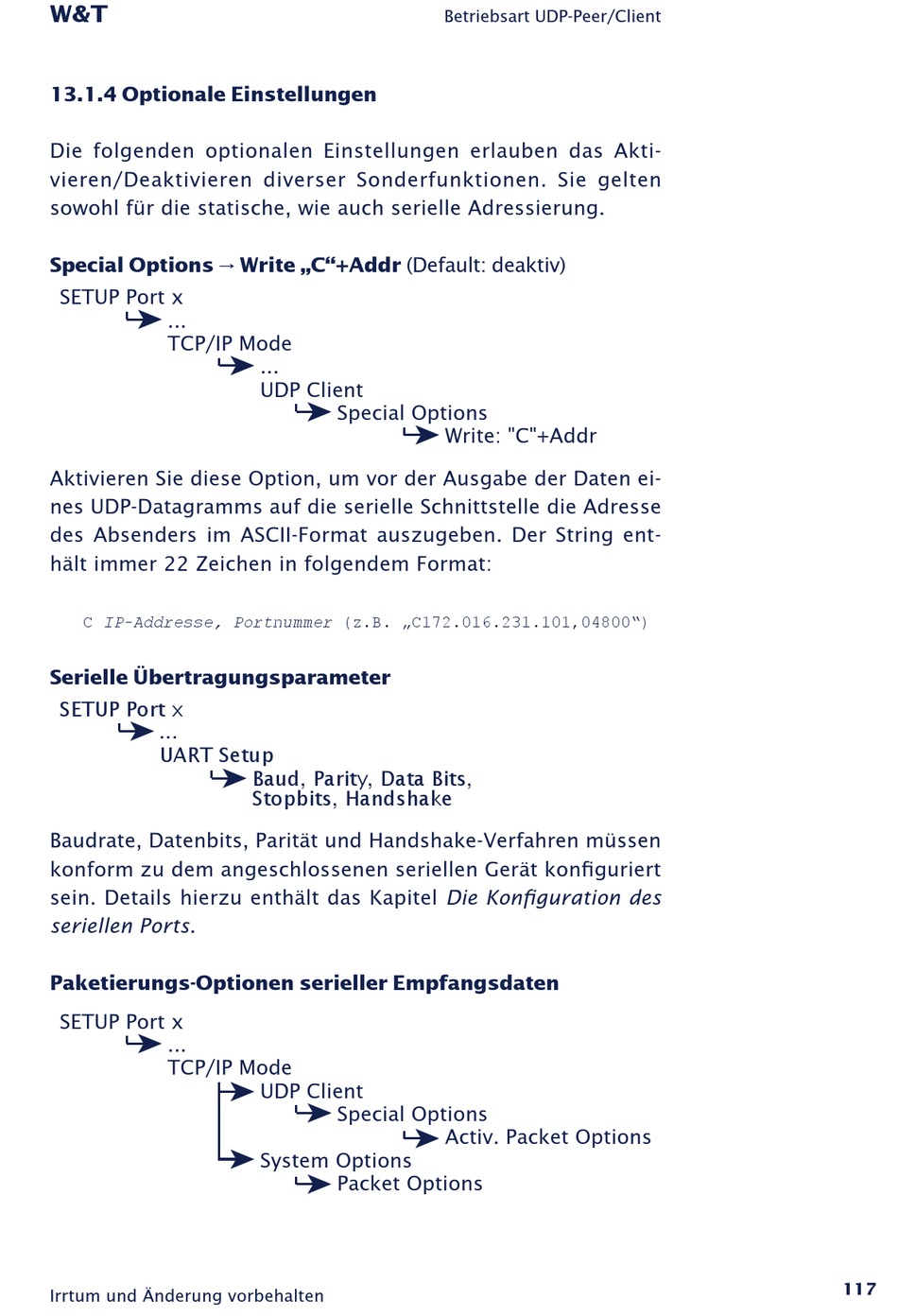

13�1�4 Optionale Einstellungen
Die folgenden optionalen Einstellungen erlauben das Akti-
vieren/Deaktivieren diverser Sonderfunktionen. Sie gelten
sowohl für die statische, wie auch serielle Adressierung.
Special Options r Write „C"+Addr (Default: deaktiv)
SETUP Port x
...
TCP/IP Mode
Aktivieren Sie diese Option, um vor der Ausgabe der Daten ei-
nes UDP-Datagramms auf die serielle Schnittstelle die Adresse
des Absenders im ASCII-Format auszugeben. Der String ent-
hält immer 22 Zeichen in folgendem Format:
C IP-Addresse, Portnummer (z.B. „C172.016.231.101,04800")
Serielle Übertragungsparameter
SETUP Port x
...
UART Setup
Baudrate, Datenbits, Parität und Handshake-Verfahren müssen
konform zu dem angeschlossenen seriellen Gerät konfiguriert
sein. Details hierzu enthält das Kapitel Die Konfiguration des
seriellen Ports.
Paketierungs-Optionen serieller Empfangsdaten
SETUP Port x
...
TCP/IP Mode
Irrtum und Änderung vorbehalten
...
UDP Client
Special Options
Baud, Parity, Data Bits,
Stopbits, Handshake
UDP Client
Special Options
System Options
Packet Options
Betriebsart UDP-Peer/Client
Write: "C"+Addr
Activ. Packet Options
117
