Ethernet-Anschluss
Die Com-Server++ und Com-Server 3x Isolated verfügen über
einen IEEE 802.3 kompatiblen Netzwerkanschluss.
4�1�1
Link-Status
Der Link-Status wird durch die beiden, in der RJ45-Buchse in-
tegrierten LEDs signalisiert.
•
Link/Activity (grün)
ON signalisiert einen gültigen Link zu einem Hub/Switch-
Port. Bei Datenverkehr blinkt die LED.
•
Speed (gelb)
ON signalisiert einen 100MBit/s-Link (100BaseT). OFF ent-
spricht 10MBit/s (10BaseT)
4�1�2
10/100BaseT auf RJ45
Als Netzwerkanschluss verfügt der Com-Server über einen
geschirmten RJ45-Steckverbinder. Die Ausführung entspricht
einer Auto-MDI-X Schnittstelle, so dass der Anschluss an den
Switch/Hub mit einem max. 100m langen, geschirmten Patch-
kabel erfolgt.

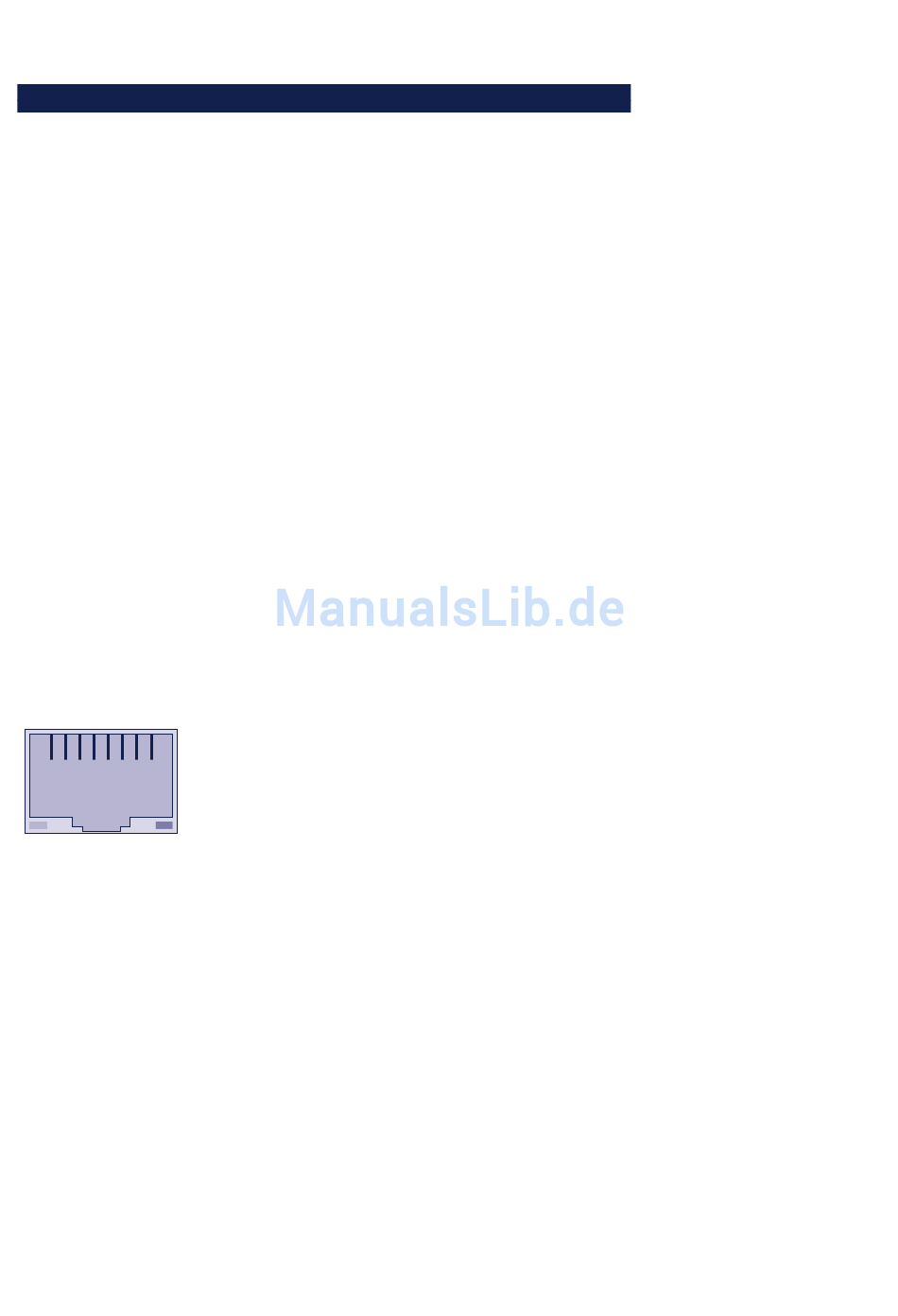

1 2 3 4 5 6 7 8
Speed
Link/
Activity
Der Netzwerkanschluss ist sowohl gegenüber der Versor-
gungsspannung als auch gegenüber der seriellen Schnittstel-
le mit 1,5kV
galvanisch getrennt.
rms
Auto Negotiation: 10/100BaseT, Full/Half Duplex
Ab Werk arbeitet der Com-Server in der Betriebsart Auto-
Negotiation. Datenübertragungsgeschwindigkeit und Duplex-
Verfahren werden mit dem angeschlossenen Switch/Hub auto-
matisch verhandelt und entsprechend eingestellt.
Neben der Betriebsart Auto-Negotiation, kann der Com-Server
32
