W&T
n Server IP/URL
Sollen die UDP-Datagramme an den UDP-Bus-Master adres-
siert übertragen werden, tragen Sie hier die IP-Adresse des
UDP-Bus-Masters ein. Um auch in dieser Datenrichtung per
Broadcast zu übertragen, konfigurieren Sie an dieser Stelle
die Broadcast-Adresse 255.255.255.255.

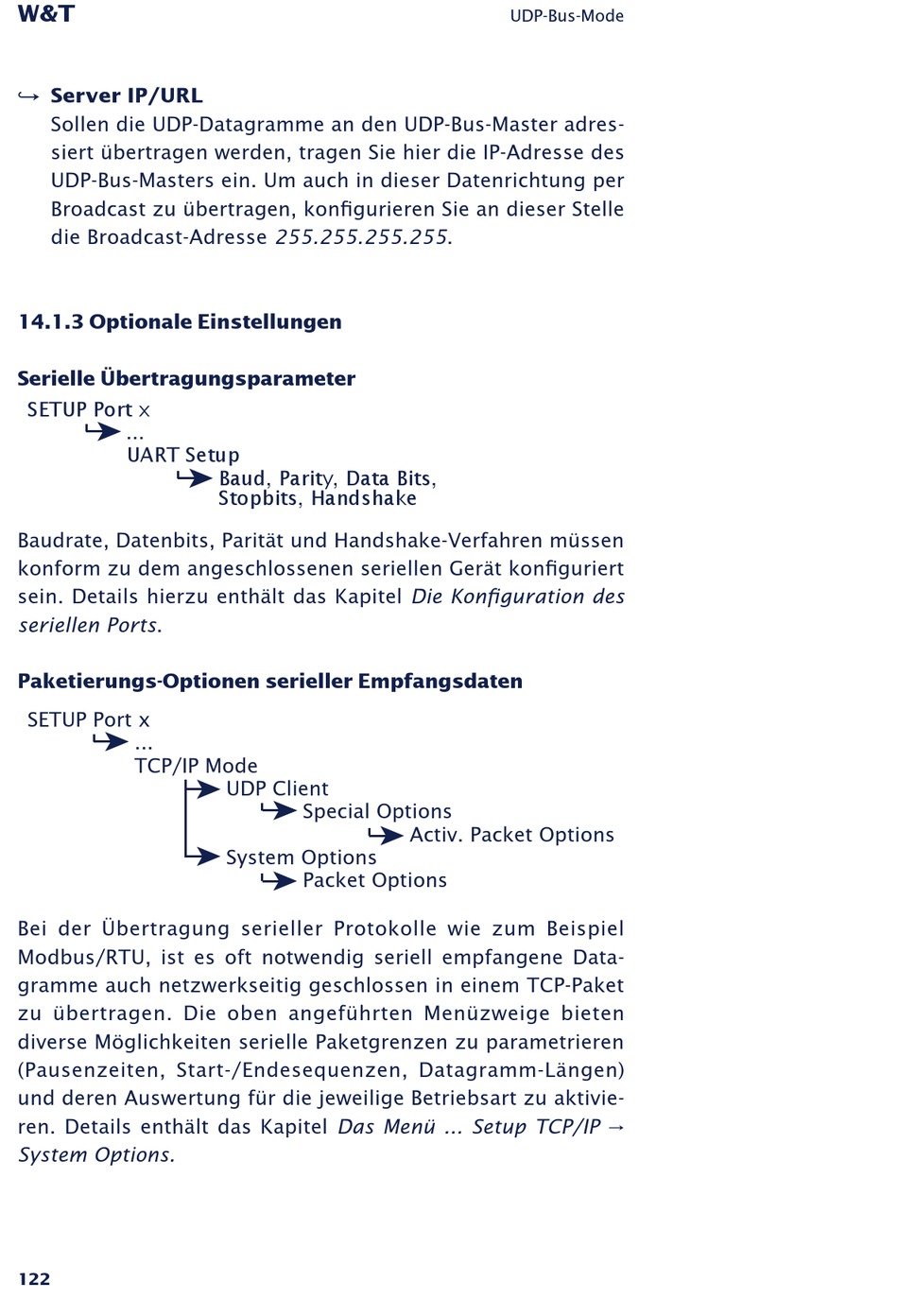

14�1�3 Optionale Einstellungen
Serielle Übertragungsparameter
SETUP Port x
...
UART Setup
Baudrate, Datenbits, Parität und Handshake-Verfahren müssen
konform zu dem angeschlossenen seriellen Gerät konfiguriert
sein. Details hierzu enthält das Kapitel Die Konfiguration des
seriellen Ports.
Paketierungs-Optionen serieller Empfangsdaten
SETUP Port x
...
TCP/IP Mode
Bei der Übertragung serieller Protokolle wie zum Beispiel
Modbus/RTU, ist es oft notwendig seriell empfangene Data-
gramme auch netzwerkseitig geschlossen in einem TCP-Paket
zu übertragen. Die oben angeführten Menüzweige bieten
diverse Möglichkeiten serielle Paketgrenzen zu parametrieren
(Pausenzeiten, Start-/Endesequenzen, Datagramm-Längen)
und deren Auswertung für die jeweilige Betriebsart zu aktivie-
ren. Details enthält das Kapitel Das Menü ... Setup TCP/IP r
System Options.
122
Baud, Parity, Data Bits,
Stopbits, Handshake
UDP Client
Special Options
System Options
Packet Options
UDP-Bus-Mode
Activ. Packet Options
