W&T Electronics Com-Server++ Handbuch Seite 170

W&T

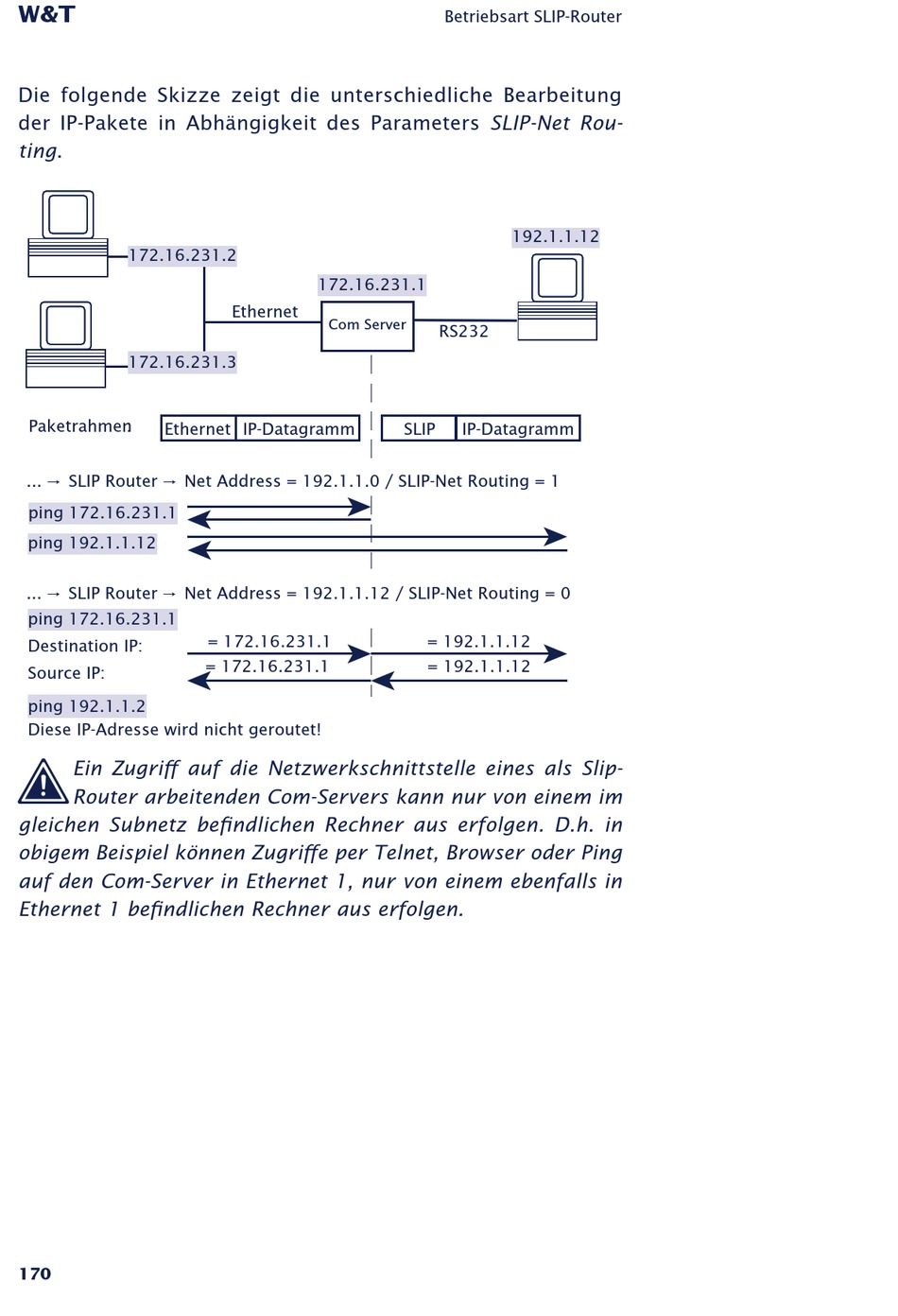

Die folgende Skizze zeigt die unterschiedliche Bearbeitung
der IP-Pakete in Abhängigkeit des Parameters SLIP-Net Rou-
ting.
172.16.231.2
172.16.231.3
Paketrahmen :
Ethernet IP-Datagramm
... r SLIP Router r Net Address = 192.1.1.0 / SLIP-Net Routing = 1
ping 172.16.231.1
ping 192.1.1.12
... r SLIP Router r Net Address = 192.1.1.12 / SLIP-Net Routing = 0
ping 172.16.231.1
Destination IP:
Source IP:
ping 192.1.1.2
Diese IP-Adresse wird nicht geroutet!
1 Ein Zugriff auf die Netzwerkschnittstelle eines als Slip-
Router arbeitenden Com-Servers kann nur von einem im
gleichen Subnetz befindlichen Rechner aus erfolgen. D.h. in
obigem Beispiel können Zugriffe per Telnet, Browser oder Ping
auf den Com-Server in Ethernet 1, nur von einem ebenfalls in
Ethernet 1 befindlichen Rechner aus erfolgen.
170
172.16.231.1
Ethernet
Com Server
= 172.16.231.1
= 172.16.231.1
Betriebsart SLIP-Router
192.1.1.12
RS232
SLIP IP-Datagramm
= 192.1.1.12
= 192.1.1.12
