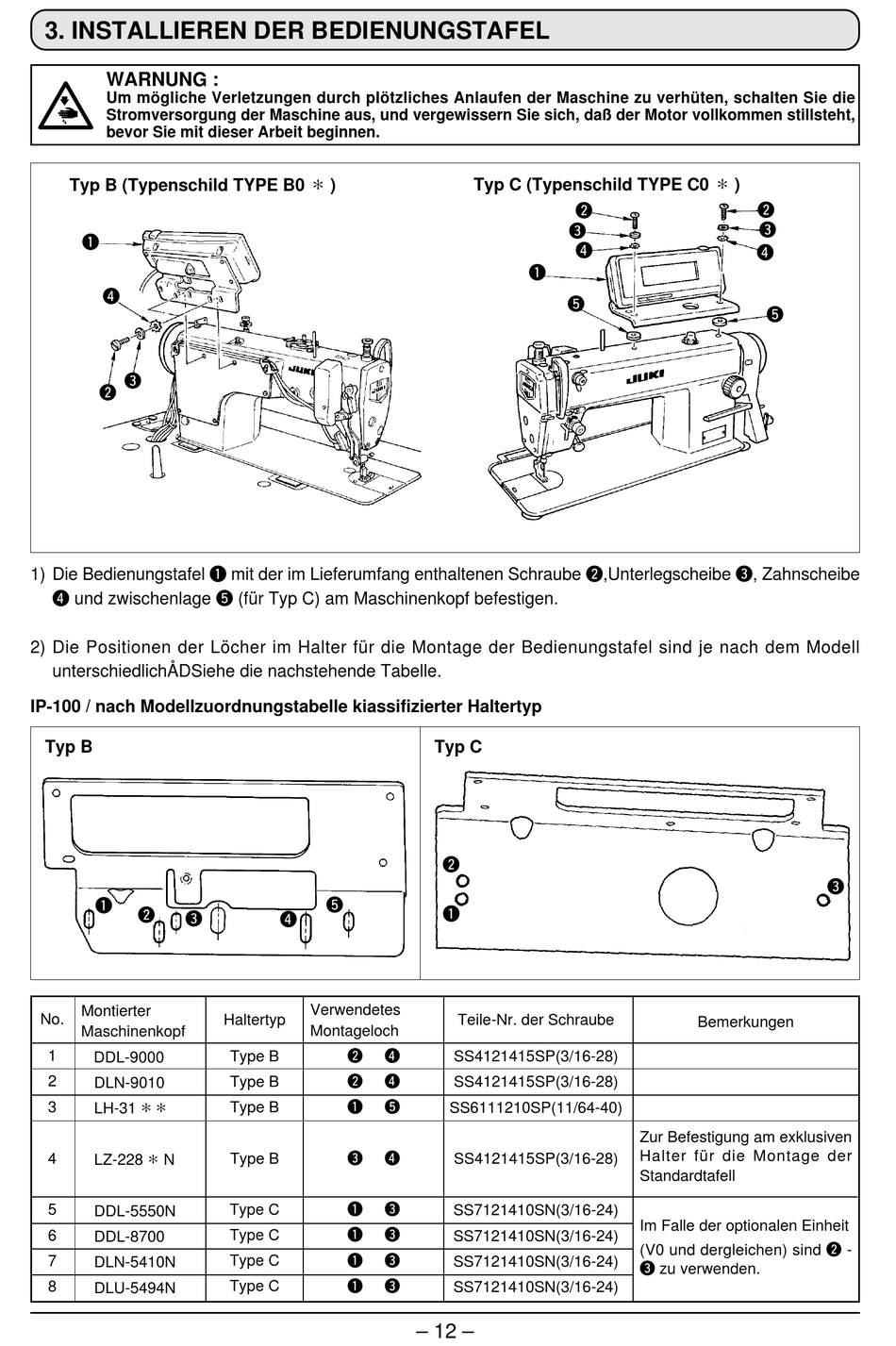

3. INSTALLIEREN DER BEDIENUNGSTAFEL

WARNUNG :
Um mögliche Verletzungen durch pIötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht,
bevor Sie mit dieser Arbeit beginnen.
Typ B (Typenschild TYPE B0 ＊ )
1
4
3
2
1) Die Bedienungstafel 1 mit der im Lieferumfang enthaltenen Schraube 2,Unterlegscheibe 3, Zahnscheibe
4 und zwischenlage 5 (für Typ C) am Maschinenkopf befestigen.
2) Die Positionen der Löcher im Halter für die Montage der Bedienungstafel sind je nach dem Modell
unterschiedlichÅDSiehe die nachstehende Tabelle.
IP-100 / nach Modellzuordnungstabelle kiassifizierter Haltertyp
Typ B
1
2
3
Montierter
No.
Maschinenkopf
1
DDL-9000
2
DLN-9010
3
LH-31 ＊＊
4
LZ-228 ＊ N
5
DDL-5550N
6
DDL-8700
7
DLN-5410N
8
DLU-5494N
5
4
Verwendetes
Haltertyp
Montageloch
2 − 4
Type B
2 − 4
Type B
1 − 5
Type B
3 − 4
Type B
1 − 3
Type C
1 − 3
Type C
1 − 3
Type C
1 − 3
Type C
Typ C (Typenschild TYPE C0 ＊ )
2
3
4
1
5
Typ C
2
1
Teile-Nr. der Schraube
SS4121415SP(3/16-28)
SS4121415SP(3/16-28)
SS6111210SP(11/64-40)
SS4121415SP(3/16-28)
SS7121410SN(3/16-24)
SS7121410SN(3/16-24)
SS7121410SN(3/16-24)
SS7121410SN(3/16-24)
– 12 –
2
3
4
5
Bemerkungen
Zur Befestigung am exklusiven
Halter für die Montage der
Standardtafell
Im Falle der optionalen Einheit
(V0 und dergleichen) sind 2 -
3 zu verwenden.
