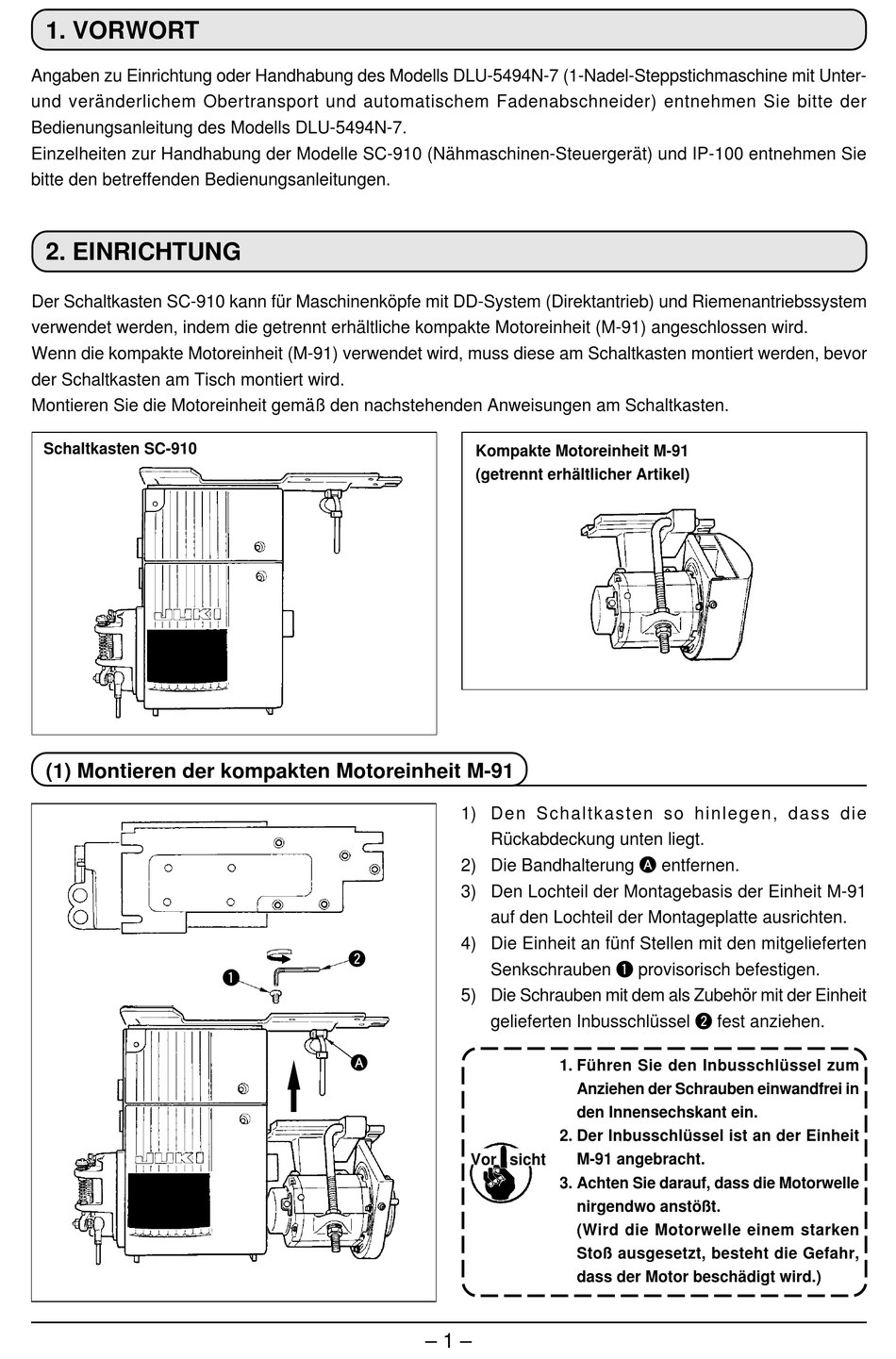

1. VORWORT

Angaben zu Einrichtung oder Handhabung des Modells DLU-5494N-7 (1-Nadel-Steppstichmaschine mit Unter-
und veränderlichem Obertransport und automatischem Fadenabschneider) entnehmen Sie bitte der
Bedienungsanleitung des Modells DLU-5494N-7.
Einzelheiten zur Handhabung der Modelle SC-910 (Nähmaschinen-Steuergerät) und IP-100 entnehmen Sie
bitte den betreffenden Bedienungsanleitungen.

2. EINRICHTUNG

Der Schaltkasten SC-910 kann für Maschinenköpfe mit DD-System (Direktantrieb) und Riemenantriebssystem
verwendet werden, indem die getrennt erhältliche kompakte Motoreinheit (M-91) angeschlossen wird.
Wenn die kompakte Motoreinheit (M-91) verwendet wird, muss diese am Schaltkasten montiert werden, bevor
der Schaltkasten am Tisch montiert wird.
Montieren Sie die Motoreinheit gemäß den nachstehenden Anweisungen am Schaltkasten.
Schaltkasten SC-910

(1) Montieren der kompakten Motoreinheit M-91

2
1
A
Kompakte Motoreinheit M-91
(getrennt erhältlicher Artikel)
1) Den Schaltkasten so hinlegen, dass die
Rückabdeckung unten liegt.
2) Die Bandhalterung A entfernen.
3) Den Lochteil der Montagebasis der Einheit M-91
auf den Lochteil der Montageplatte ausrichten.
4) Die Einheit an fünf Stellen mit den mitgelieferten
Senkschrauben 1 provisorisch befestigen.
5) Die Schrauben mit dem als Zubehör mit der Einheit
gelieferten Inbusschlüssel 2 fest anziehen.
1. Führen Sie den Inbusschlüssel zum
Anziehen der Schrauben einwandfrei in
den Innensechskant ein.
2. Der Inbusschlüssel ist an der Einheit
Vor sicht M-91 angebracht.
3. Achten Sie darauf, dass die Motorwelle
nirgendwo anstößt.
(Wird die Motorwelle einem starken
Stoß ausgesetzt, besteht die Gefahr,
dass der Motor beschädigt wird.)
– 1 –
