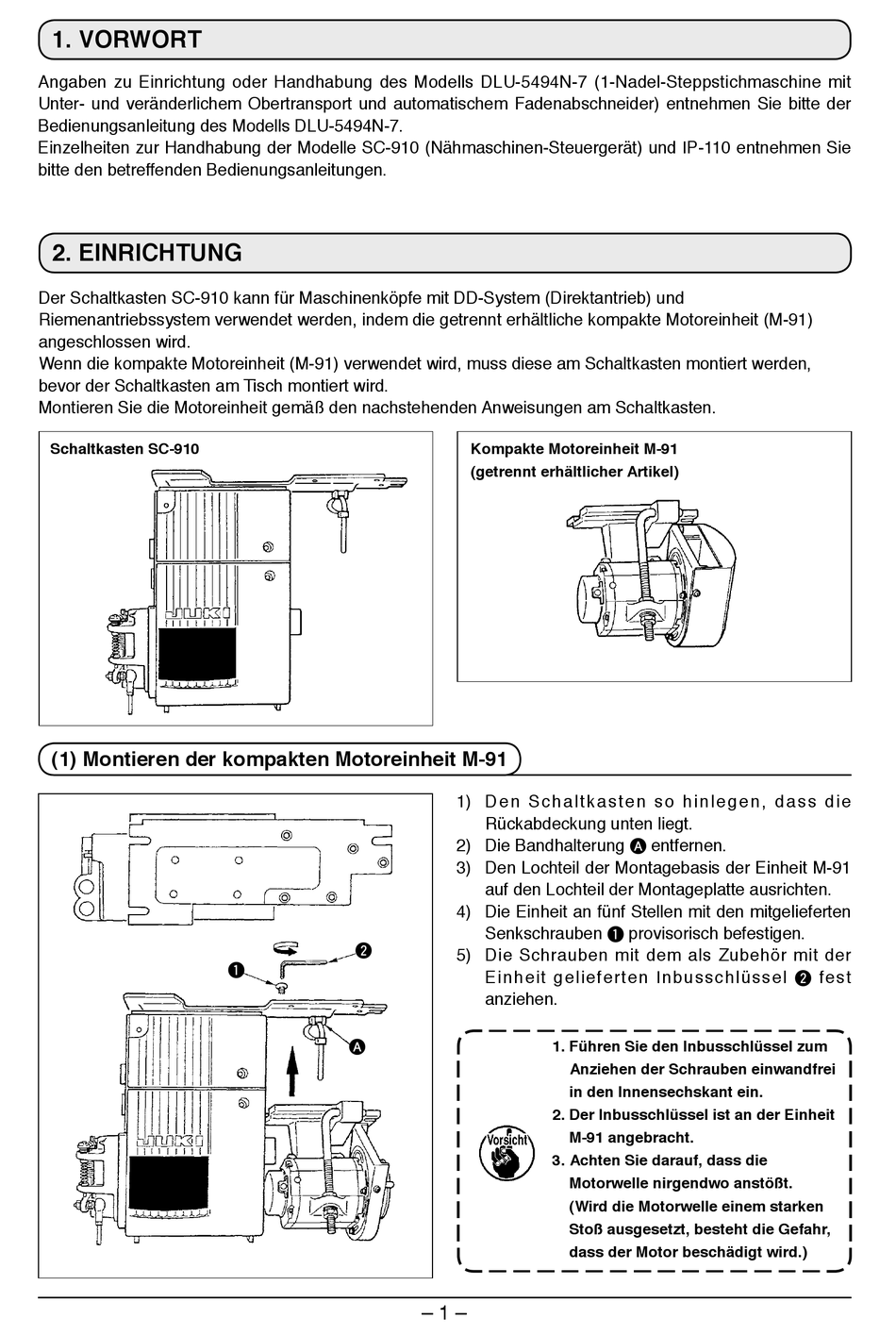

1. VORWORT

Angaben­ zu­ Einrichtung­ oder­ Handhabung­ des­ Modells­ DLU-5494N-7­ (-Nadel-Steppstichmaschine­ mit­
Unter-­ und­ veränderlichem­ Obertransport­ und­ automatischem­ Fadenabschneider)­ entnehmen­ Sie­ bitte­ der­
Bedienungsanleitung­des­Modells­DLU-5494N-7.
Einzelheiten­zur­Handhabung­der­Modelle­SC-90­(Nähmaschinen-Steuergerät)­und­IP-0­entnehmen­Sie­
bitte­den­betreffenden­Bedienungsanleitungen.

2. EINRICHTUNG

Der­Schaltkasten­SC-90­kann­für­Maschinenköpfe­mit­DD-System­(Direktantrieb)­und­
Riemenantriebssystem­verwendet­werden,­indem­die­getrennt­erhältliche­kompakte­Motoreinheit­(M-9)­
angeschlossen­wird.
Wenn­die­kompakte­Motoreinheit­(M-9)­verwendet­wird,­muss­diese­am­Schaltkasten­montiert­werden,­
bevor­der­Schaltkasten­am­Tisch­montiert­wird.
Montieren­Sie­die­Motoreinheit­gemäß­den­nachstehenden­Anweisungen­am­Schaltkasten.
Schaltkasten SC-910

(1) Montieren der kompakten Motoreinheit M-91

2
1
A
Kompakte Motoreinheit M-91
(getrennt erhältlicher Artikel)
)­­ D e n­ S c h a l t k a s t e n­ s o­ h i n l e g e n ,­ d a s s­ d i e­
Rückabdeckung­unten­liegt.
2)­­ Die­Bandhalterung­ A ­entfernen.
3)­­ Den­Lochteil­der­Montagebasis­der­Einheit­M-9­
auf­den­Lochteil­der­Montageplatte­ausrichten.
4)­­ Die­Einheit­an­fünf­Stellen­mit­den­mitgelieferten­
Senkschrauben­ 1 ­provisorisch­befestigen.
5)­­ Die­ Schrauben­ mit­ dem­ als­ Zubehör­ mit­ der­
Einheit­ gelieferten­ Inbusschlüssel­ 2 ­ fest­
anziehen.
1. Führen Sie den Inbusschlüssel zum
Anziehen der Schrauben einwandfrei
in den Innensechskant ein.
2. Der Inbusschlüssel ist an der Einheit
M-91 angebracht.
3. Achten Sie darauf, dass die
Motorwelle nirgendwo anstößt.
(Wird die Motorwelle einem starken
Stoß ausgesetzt, besteht die Gefahr,
dass der Motor beschädigt wird.)
­ – ­­–
