Öffnen und Schließen von Messkanälen
Zu diesem Beispiel wird CH1 herangezogen.
Drücken Sie die F2 Channel Taste und anschließend OFF, um CH1 zu schließen.
Drücken Sie die F2 Channel Taste und anschließend ON, um CH1 zu offnen.
Einstellen der Sondenabschwächung
Stellen Sie den Sondenabschwächungslevel auf die Position 10X, um eine übermäßige
Eingangsspannung zu vermeiden.
Vergrößern Sie nun das Display um 10X, um die angezeigte Amplitude auf die aktuelle
anzupassen.
Drücken Sie F3 Probe, um das Sondenabschwächungslevel einzustellen.
Tabelle: Sondenabschwächungslevel und die dazugehörigen Menüeinstellungen
Sondenabschwächungslevel
1:1
10:1
100:1
1000:1
Invertieren einer Wellenform
Invertierte Wellenform: Das angezeigte Signal dreht sich um 180 Grad zum Boden.
Drücken Sie F4 Invert, um die Wellenform zu invertieren. Drücken Sie nochmals F4
Invert, um den Inversion Modus zu beenden.

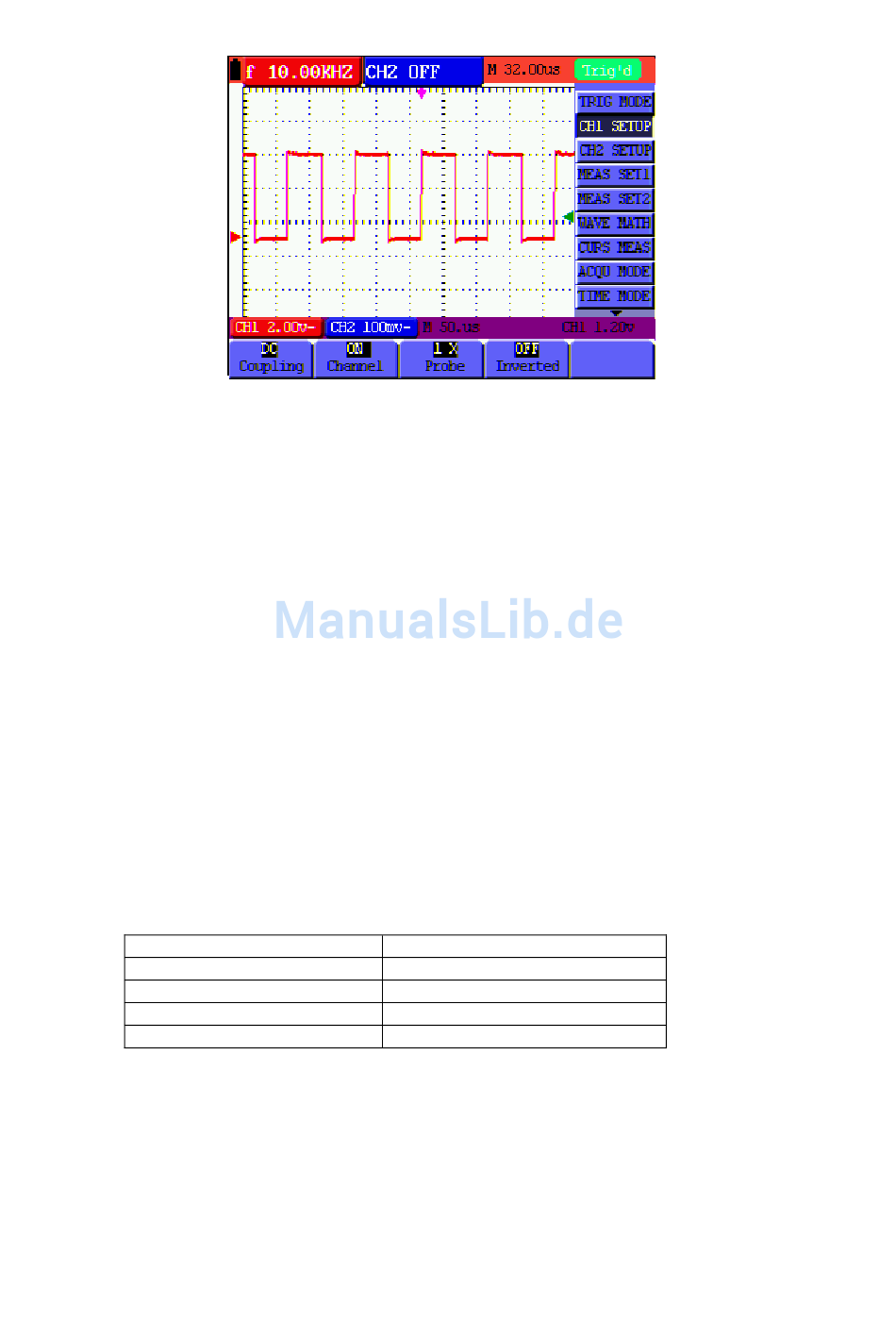

Abbildung 21: DC-Kopplung
Menüeinstellungen
1000X
30
1X
10X
100X
V5.1 ‐ March 2010
