Alternate trigger
Im Alternate trigger Modus wird das Triggersignal von zwei vertikalen Kanälen
genommen. Der Alternate trigger Modus kann zum Feststellen von zwei Signalen
unterschiedlicher Frequenzen benutzt werden. Der Benutzer kann in diesem Menü einen
unterschiedlichen Trigger-Typ für die zwei getrennten vertikalen Kanäle einstellen.
Siehe Abbildung 27a.
Das Alternate triggering Menü ist in den folgenden Tabellen beschrieben
Funktionsmenü
Bei ausgewähltem EDGE TRIGGERING:
CH SEL
Type
Edge type

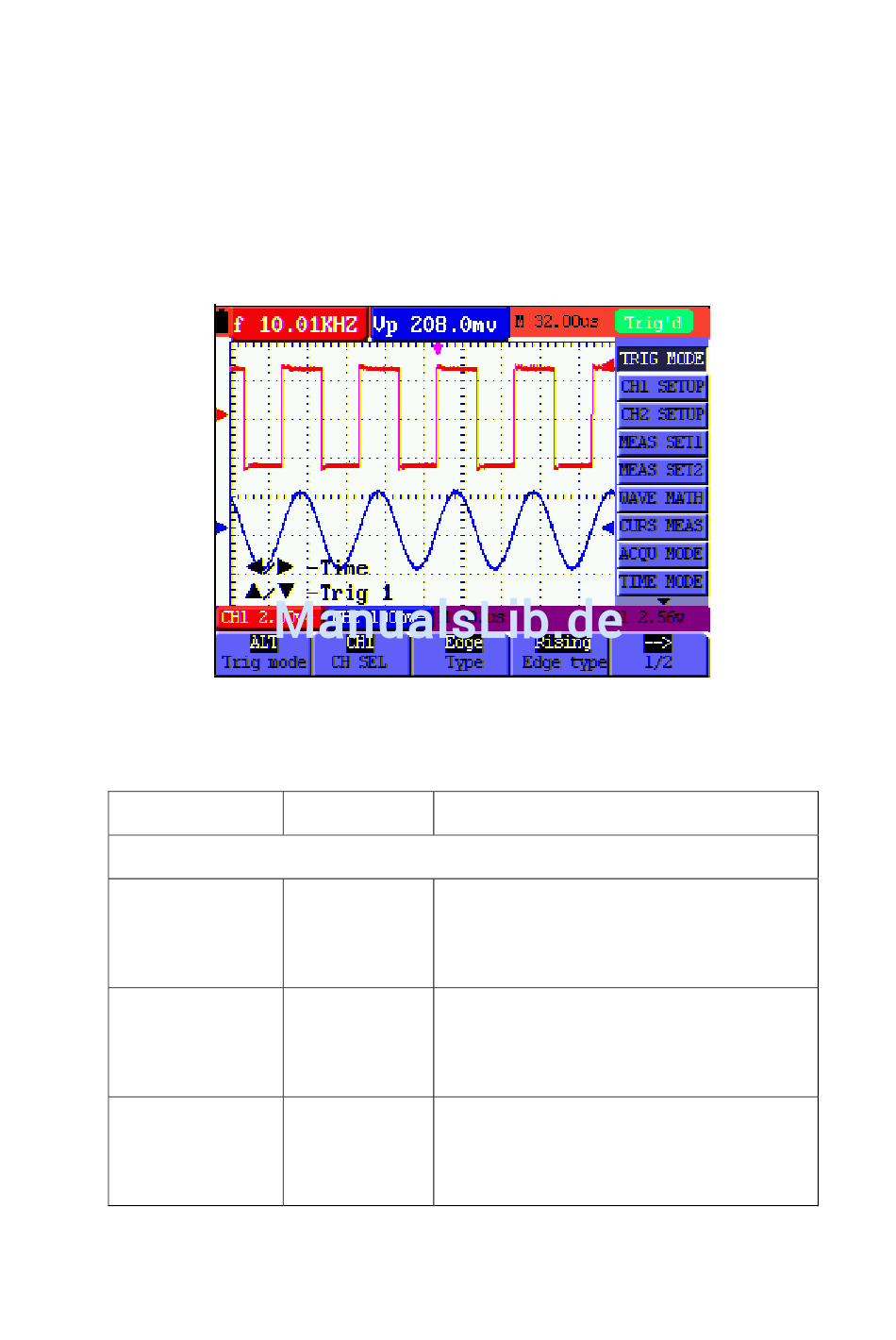

Abbildung 27a: Alternate Trigger
Einstellungen
Beschreibung
CH1
Stellt Trigger-Typ und andere Parameter für
Kanal 1 ein
CH2
Stellt Trigger-Typ und andere Parameter für
Kanal 2 ein
Edge
Stellt Vertical channel Trigger als Edge-
Trigger ein
Video
Stellt Vertical channel Trigger als Video-
Trigger ein
Rising
Triggern an der steigenden
(vorangehenden) Signalgrenze
Falling
Triggern an der fallenden (nachziehenden)
Signalgrenze
36
V5.1 ‐ March 2010
