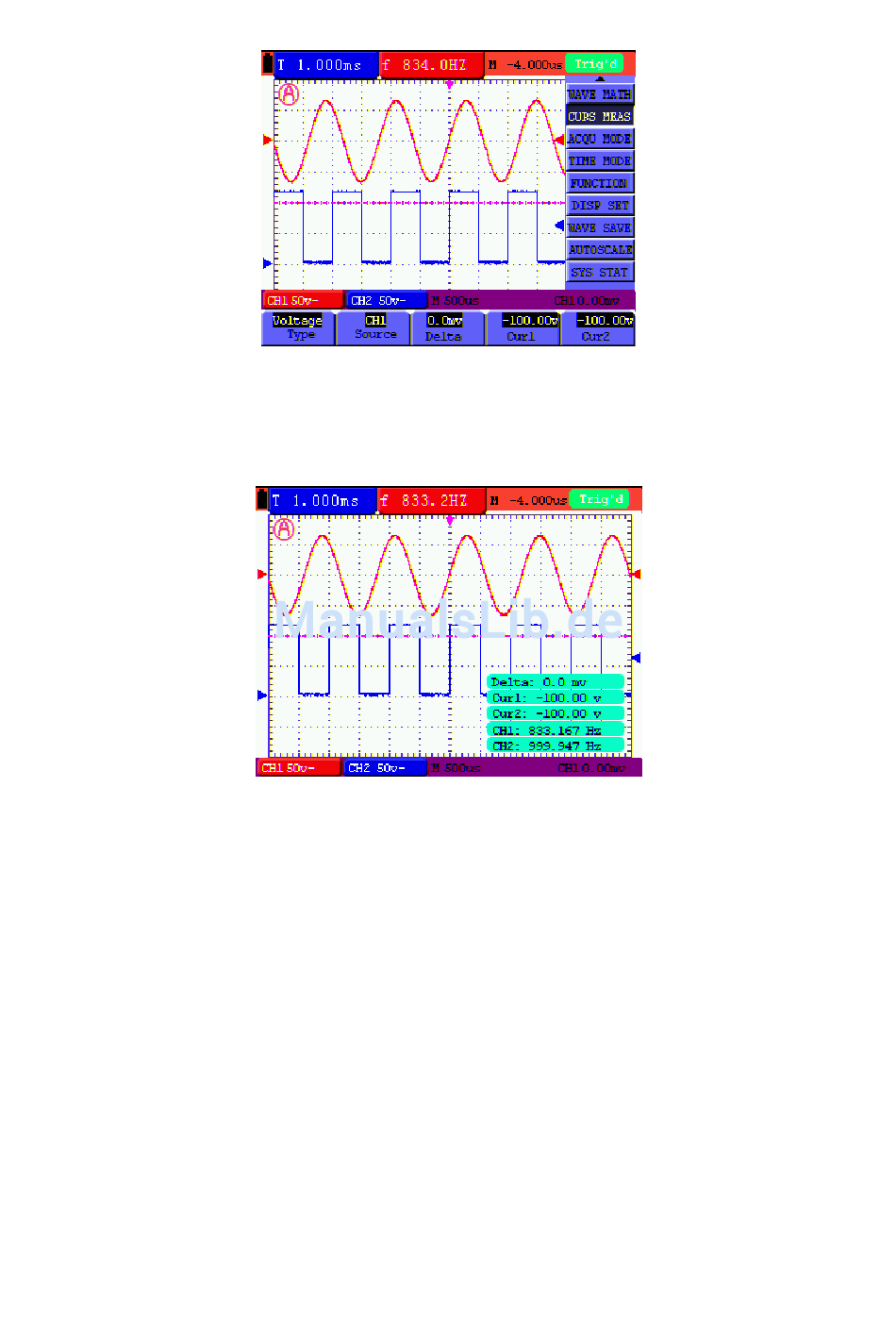

Abbildung 36-a: Spannungsmessung mit dem Cursor
Bei gedrückter MENU Taste erscheint folgende Datentabelle, wie in Abbildung 36-b
Führen Sie folgende Schritte durch, um den Cursor für eine Zeitmessung auf CH1 zu
benutzen:
1.
Drücken Sie die MENU Taste, um das Funktionsmenü auf der rechten Seite des
Bildschirms anzuzeigen.
2.
Drücken Sie die MENU ▲ oder MENU ▼ Taste, um Cursor measurement
auszuwählen.
Bildschirmbereich angezeigt.
3.
Drücken Sie die F1 Taste, um die Messart Time auszuwählen. Es erscheinen
zwei vertikal gestrichelte Linien (T1 und T2) auf dem Bildschirm.
4.
Drücken Sie die F2 Taste, und wählen Sie den Kanal CH1.
5.
Drücken Sie auf OPTION und auf dem Display wird folgendes angezeigt:
gezeigt:
Abbildung 36-b: Datentabelle
Es
werden
zwei
(2)
auswählbare
49
Optionen
im
unteren
V5.1 ‐ March 2010
