Zum Messen der CH1 Spannung:
1. Drücken Sie die MENU Taste, um das Funktionsmenü auf der rechten
Seite des Bildschirms anzuzeigen.
2. Drücken Sie MENU ▲ oder MENU ▼ und wählen Sie AUTOSCALE. Es
werden drei (3) auswählbare Optionen im unteren Bildschirmbereich
angezeigt.
3. Drücken Sie F1, um ON auszuwählen.
4. Drücken Sie AUTOSET, um in den Autoscale Modus zu gelangen. Das
Symbol blink jede halbe Sekunde in der linken oberen Ecke des
Displays.
5. Drücken Sie F2, um den Horizontal/Vertical Modus auszuwählen.
6. Drücken Sie F3

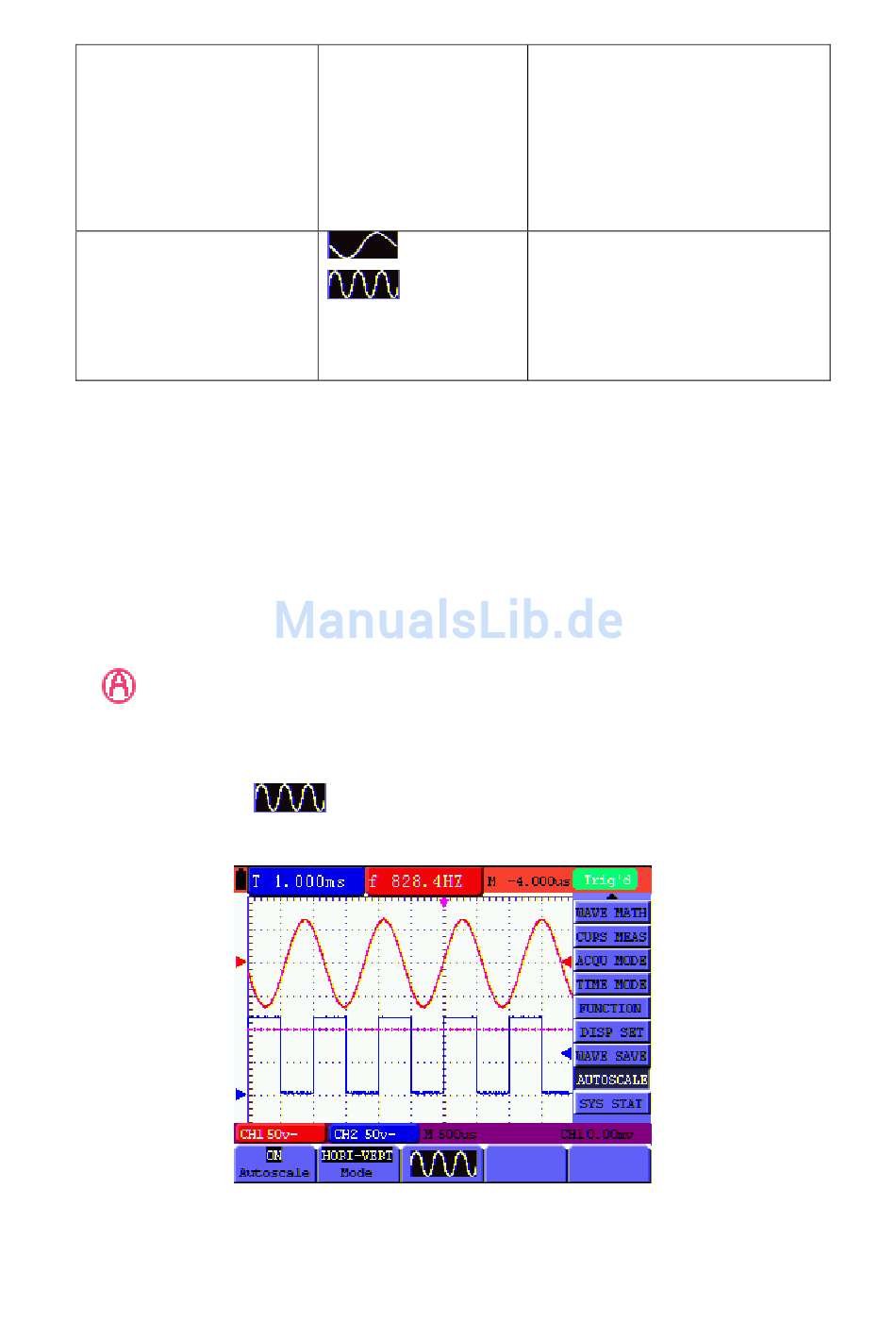

Abb. 32: Horizontale Autoskalierung – Vertikale Wellenformen in mehreren
HORI—VERT
und beziehen Sie sich auf folgendes Beispiel:
Zeitabschnitten
45
Einstellen der horizontalen
Skala, ohne Verändern der
vertikalen Einstellung
Einstellen der vertikalen und
horizontalen Einstellungen
Anzeigen von einem oder
zwei Zeitabschnitten
Anzeigen von Wellenformen
in mehreren Zeitabschnitten
V5.1 ‐ March 2010
