Extech Instruments Modell MS460 – 60 MHz Bedienungsanleitung Seite 17

Zum Triggern im Alternate trigger Modus:
7. Drücken Sie die OPTION Taste. Das Folgende erscheint:
—Time
—Trig 2
Siehe Abbildung 8:
7. Drücken Sie ◄ (gelb) oder ► (gelb), um die horizontale Position der Zeitbasis
einzustellen. Drücken Sie ▲ (gelb) oder ▼ (gelb), um die horizontale Position des
Triggers für Kanal 2 einzustellen.
8. Drücken Sie nochmals die OPTION Taste. Das Folgende erscheint:
— Time Base
— Trig 1
Siehe Abbildung 9:

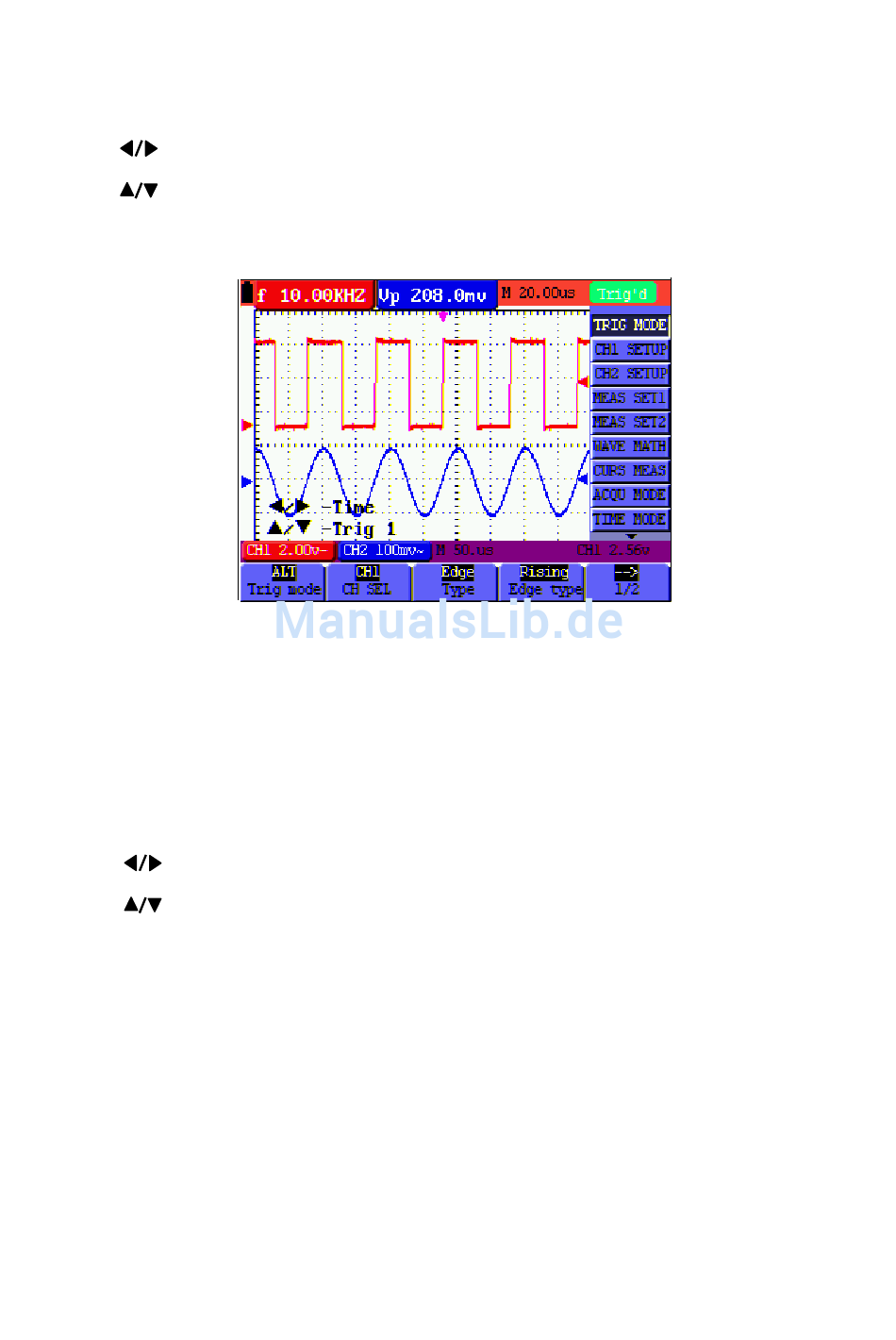

Abbildung 8:
17
V5.1 ‐ March 2010
