• Collecting mode: Das Oszilloskop konvertiert die gesammelten analogen Daten in
digitale für jeden der drei Modi: Sampling, Peak Detect, und Averaging.
• Sampling: Die Abtastauflösung der Wellenform in Sekunden. Wellenformen die sich
schneller als die Abtastdauer verändern, werden nicht exakt erfasst.
• Peak value detection: Im Peak detect Modus kann das Messgerät sehr schmale
Impulse bis zu 50 ns erfassen.
• Averaging values: Das Oszilloskop mittelt eine auswählbare Anzahl an Messungen.
Zufallsgeräusche lassen sich in diesem Modus minimieren.
• Duration time: Eine Wellenform kann während der Anzeige einer neuen Wellenform
gehalten werden. Die Zeitdauer der vorangegangenen Wellenform-Anzeige wird als
„duration time" angegeben.
• Roll scan: Das Oszilloskop aktualisiert die Abtastpunkte der Wellenform beim
Scrollen durch den Bildschirm von links nach rechts (nur bei primären Zeitbasis-
Einstellungen über 50 ms anwendbar).
Auswählen des AC-Kopplungsmodus
Nach einer Rückstellung ist das Oszilloskop gleichstromgekoppelt, so dass AC- und DC-
Spannungen auf dem Bildschirm erscheinen. Benutzen Sie die AC-Kopplung, um ein
kleines AC-Signal zu beobachten, welches auf einem DC-Signal gleitet. Führen Sie
folgende Schritte durch, um die AC-Kopplung auszuwählen:
1.
Drücken Sie die MENU Taste; um das Funktionsmenü auf der rechten Seite des
Bildschirms anzuzeigen.
2.
Drücken Sie die MENU ▲ oder MENU ▼ Taste, um die CH1 Einstellung
auszuwählen.
Bildschirmbereich angezeigt.
3.
Drücken Sie die F1 Taste und wählen Sie AC. Das AC-Kopplungs-Icon erscheint
auf dem Bildschirm.

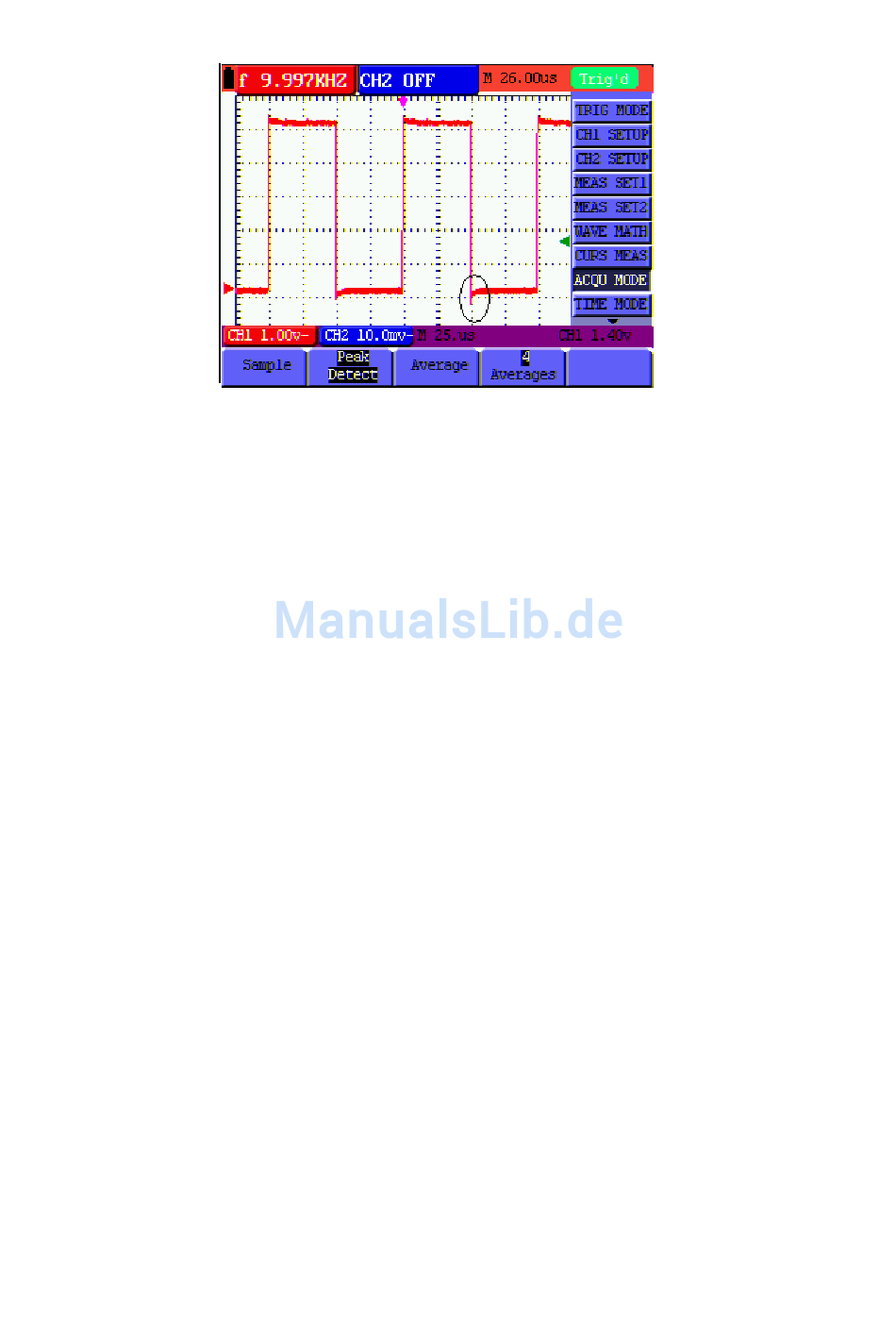

Abbildung 15: Spitzenerfassung
Es
werden
vier
(4)
auswählbare
24
Optionen
im
unteren
V5.1 ‐ March 2010
