Anwenden von mathematischen Funktionen auf Wellenformen
Beim Addieren (CH1 + CH2), Subtrahieren (CH1 – CH2, CH2 – CH1), Multiplizieren
(CH1 * CH2) oder Dividieren (CH1/CH2) der Eingangs-Wellenformen von CH1 und CH2,
zeigt das Oszilloskop als mathematisches Ergebnis die Wellenform M und die Eingangs-
Wellenformen von CH1 und CH2 auf dem Bildschirm. Die mathematischen Funktionen
führen eine Punkt-zu-Punkt Berechnung der Wellenformen (CH1 und CH2) durch.
Führen Sie folgende Schritte durch, um eine der mathematischen Funktion zu benutzen:
1.
Drücken Sie die MENU Taste; um das Funktionsmenü auf der rechten Seite des
Bildschirms anzuzeigen.
2.
Drücken Sie die MENU ▲ oder MENU ▼ Taste, um WAVE MATH auszuwählen.
Es werden fünf (5) auswählbare Optionen im unteren Bildschirmbereich angezeigt.
3.
Drücken Sie die F3 Taste, um CH1+CH2 auszuwählen. Die aus der Berechnung
hervorgehende Wellenform M (grün) erscheint anschließend auf dem Bildschirm.
Drücken Sie nochmals die F3 Taste, um den Waveform Calculation Modus zu
beenden.
4.
Drücken Sie OPTION, um im linken unteren Bildschirmbereich folgendes
anzuzeigen:
—CH Math Volts/Div
—CH M Zero
(gelb)
5. Drücken Sie ▲
M einzustellen. Drücken Sie ◄
Wellenform M einzustellen.
Siehe Abbildung 18.

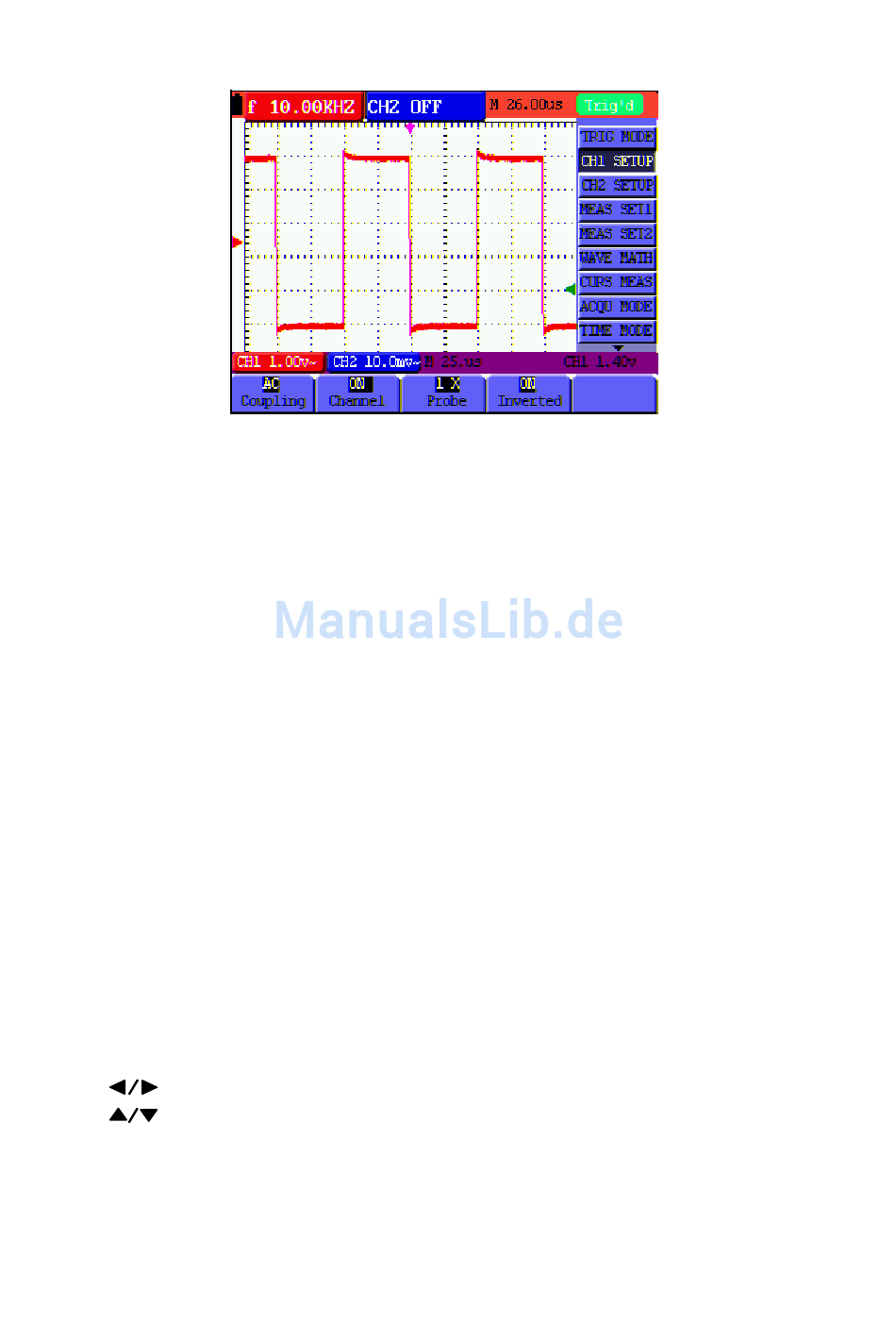

Abbildung 17: Invertierte Wellenform
(gelb),
oder ▼
um die vertikale Display-Position der Wellenform
( gelb) ode
r ►
26
( gelb),
um den Display-Zeitfaktor der
V5.1 ‐ March 2010
