PC-Datenübertragung
Führen Sie folgende Schritte durch, um die PC-Datenübertragung zu starten.
1.
Drücken Sie die MENU Taste, um das Funktionsmenü auf der rechten Seite des
Bildschirms anzuzeigen.
2.
Drücken Sie die MENU ▲ oder MENU ▼ Taste, um den Display-Einstellmodus
DISP SET auszuwählen. Es werden vier (4) auswählbare Optionen im unteren
Bildschirmbereich angezeigt.
3.
Drücken Sie die F4 Taste; um Bitmap oder Vectors auszuwählen.
4.
Verbinden Sie das Oszilloskop über das mitgelieferte Datenübertragungskabel mit
dem PC.
5.
Installieren und öffnen Sie die mitgelieferte Software.
6.
Benutzen Sie die Software, wie in der HELP Datei der Software beschrieben.

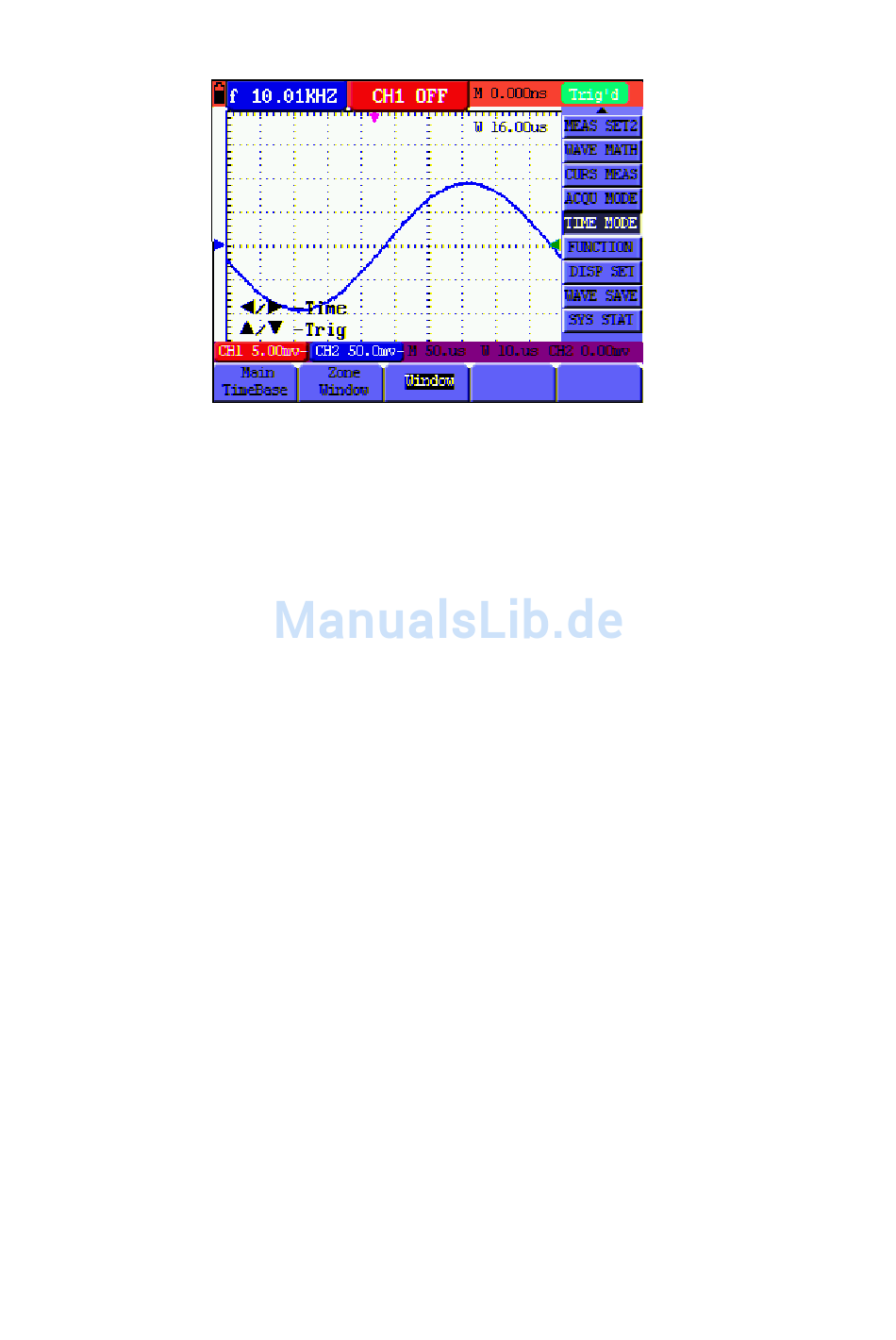

Abbildung 48: Fenster-Zoom
62
V5.1 ‐ March 2010
