Sechsstelliger Frequenzzähler (Cymometer) für MS460
Der Frequenzzählerbereich liegt bei 2 Hz~60 MHz.
Ist das Messgerät auf Edge triggering konfiguriert, kann nur ein Kanal (der getriggerte)
gemessen werden. Ist der Trigger Modus auf Alternating trigger eingestellt, kann das
Gerät beide Kanäle (CH1 und CH2) messen.
Zum Konfigurieren des Frequenzzählers für den Zweikanalbetrieb:
1. Drücken Sie die MENU Taste, um das Funktionsmenü auf der rechten
Seite des Bildschirms anzuzeigen.
2. Drücken Sie die MENU ▲ oder MENU ▼ Taste, um DISP SET (Display-
Einstellungen) auszuwählen. Es werden fünf (5) auswählbare Optionen im
unteren Bildschirmbereich angezeigt.
3. Benutzen Sie die F5 Taste, um ON auszuwählen. Siehe Abbildung 38:

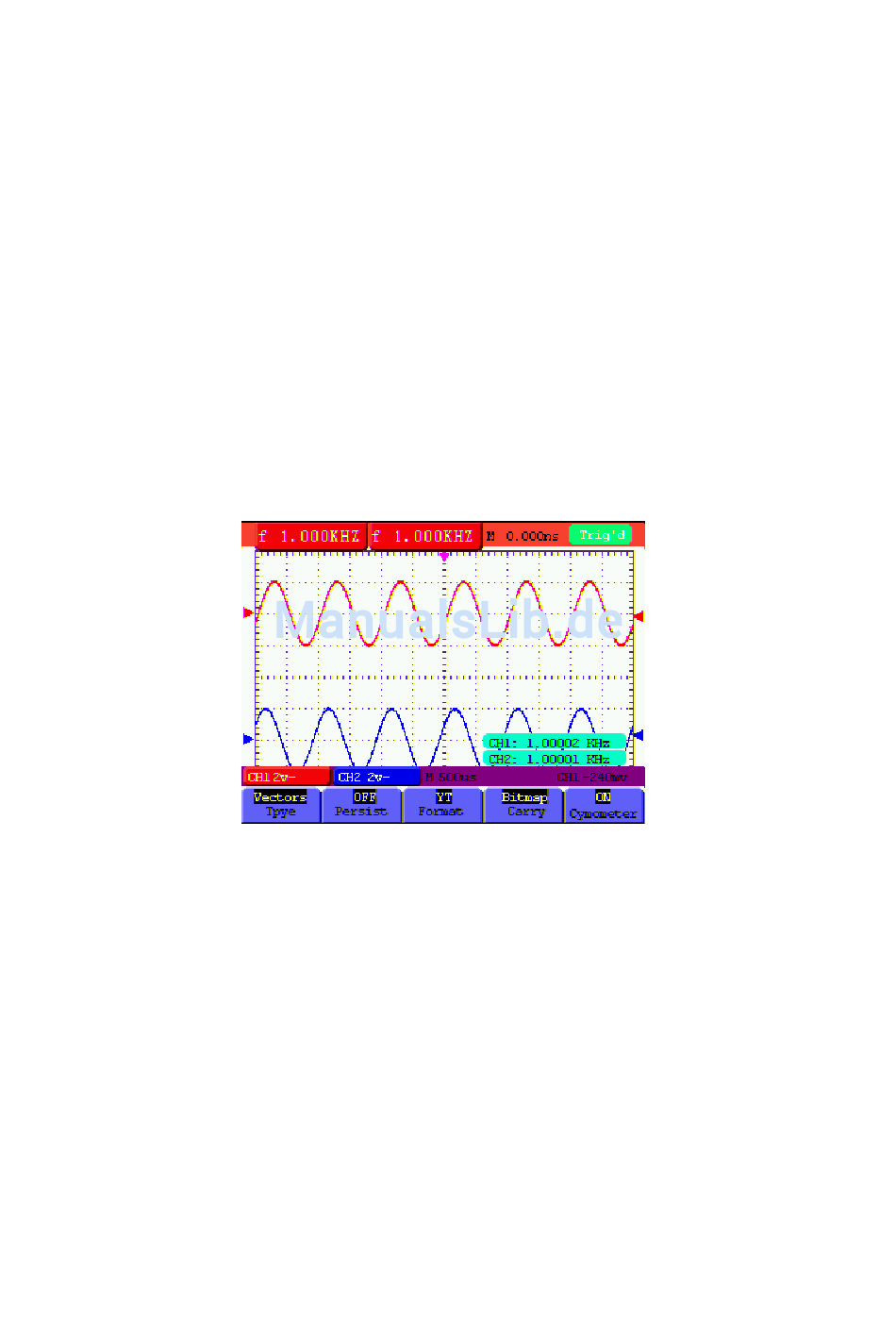

Abb. 38: Anzeige des Frequenzzählers
51
V5.1 ‐ March 2010
