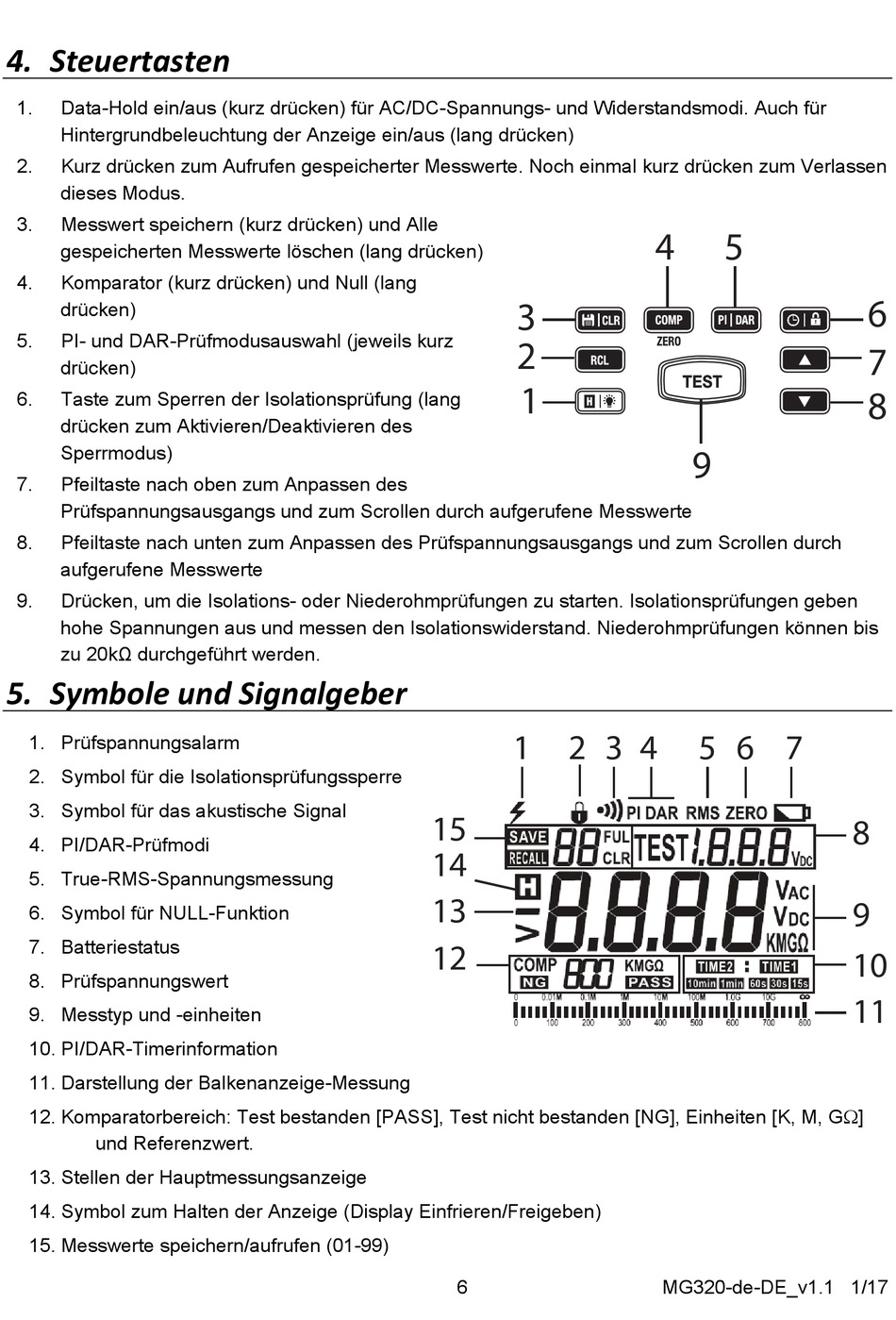

4. Steuertasten
1.
Data-Hold ein/aus (kurz drücken) für AC/DC-Spannungs- und Widerstandsmodi. Auch für
Hintergrundbeleuchtung der Anzeige ein/aus (lang drücken)
2.
Kurz drücken zum Aufrufen gespeicherter Messwerte. Noch einmal kurz drücken zum Verlassen
dieses Modus.
3.
Messwert speichern (kurz drücken) und Alle
gespeicherten Messwerte löschen (lang drücken)
4.
Komparator (kurz drücken) und Null (lang
drücken)
5.
PI- und DAR-Prüfmodusauswahl (jeweils kurz
drücken)
6.
Taste zum Sperren der Isolationsprüfung (lang
drücken zum Aktivieren/Deaktivieren des
Sperrmodus)
7.
Pfeiltaste nach oben zum Anpassen des
Prüfspannungsausgangs und zum Scrollen durch aufgerufene Messwerte
8.
Pfeiltaste nach unten zum Anpassen des Prüfspannungsausgangs und zum Scrollen durch
aufgerufene Messwerte
9.
Drücken, um die Isolations- oder Niederohmprüfungen zu starten. Isolationsprüfungen geben
hohe Spannungen aus und messen den Isolationswiderstand. Niederohmprüfungen können bis
zu 20kΩ durchgeführt werden.
5. Symbole und Signalgeber
1. Prüfspannungsalarm
2. Symbol für die Isolationsprüfungssperre
3. Symbol für das akustische Signal
4. PI/DAR-Prüfmodi
5. True-RMS-Spannungsmessung
6. Symbol für NULL-Funktion
7. Batteriestatus
8. Prüfspannungswert
9. Messtyp und -einheiten
10. PI/DAR-Timerinformation
11. Darstellung der Balkenanzeige-Messung
12. Komparatorbereich: Test bestanden [PASS], Test nicht bestanden [NG], Einheiten [K, M, G]
und Referenzwert.
13. Stellen der Hauptmessungsanzeige
14. Symbol zum Halten der Anzeige (Display Einfrieren/Freigeben)
15. Messwerte speichern/aufrufen (01-99)
3
2
1
1
2 3 4
15
14
13
12
6
4
5
9
5 6 7
