Siehe Abblidung 16.
Umpolen der angezeigten Wellenform
Führen Sie folgende Schritte durch, um die Wellenform des CH1 Eingangs zu invertieren:
1.
Drücken Sie die MENU Taste; um das Funktionsmenü auf der rechten Seite des
Bildschirms anzuzeigen.
2.
Drücken Sie die MENU ▲ oder MENU ▼ Taste, um die CH1 Einstellung
auszuwählen.
Bildschirmbereich angezeigt.
3.
Drücken Sie die F4 Taste, um Inverted auszuwählen. Die invertierte CH1
Wellenform wird anschließend auf dem Bildschirm angezeigt.

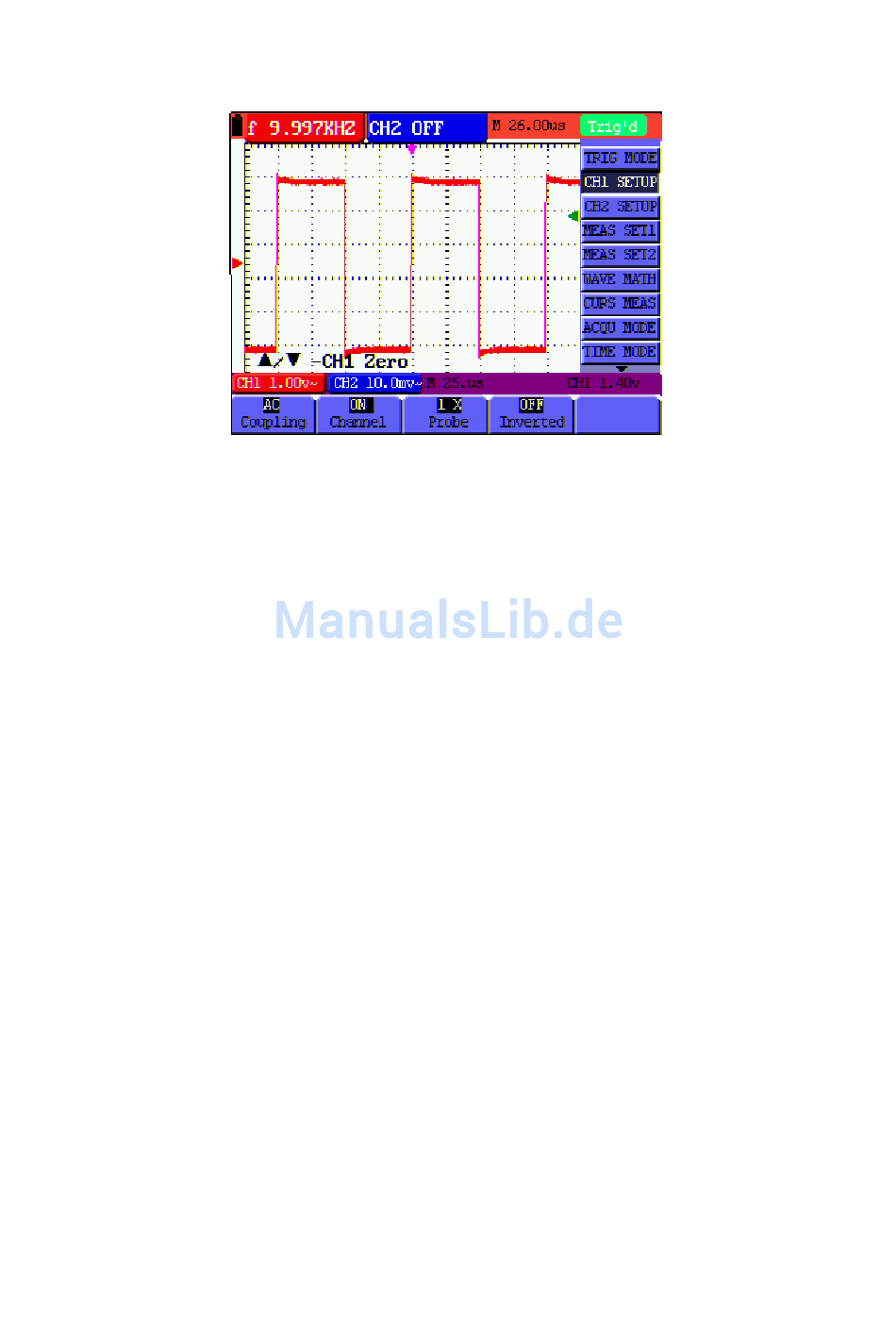

Siehe Abbildung 17.
Abbildung 16: AC-Kopplung
Es
werden
vier
(4)
auswählbare
25
Optionen
im
unteren
V5.1 ‐ March 2010
