9.
Drücken Sie ◄ (gelb) oder ► (gelb), um die Hauptzeitbasis einzustellen.
Drücken Sie ▲ (gelb) oder▼ (gelb), um die horizontale Position des Triggers für
Kanal 1 einzustellen.
10.
Drücken Sie nochmals die OPTION Taste, um zu Schritt 6 oben zurückzukehren.
Wörterverzeichnis
Vertical scale factor: Die durch eine Aufteilung in vertikaler Richtung im
Displaybereich dargestellte Spannungsamplitude, durch deren Einstellung der
Benutzer das Signal verstärken oder abschwächen kann. Damit lässt sich die
Signalamplitude so regulieren, dass diese im erwarteten Messbereich angebracht
werden kann.
Vertical zero position: Bodenpunkt, durch dessen Einstellung der Benutzer die
Displayposition der Wellenform regulieren kann.
Main time base: Der durch eine Aufteilung in horizontaler Richtung im
Displaybereich dargestellte Zeitwert.
Trigger horizontal position: Der Zeitunterschied zwischen dem aktuellen
Triggerpunkt und der Zentrallinie des Bildschirms, die als 0 im Mittelpunkt des
Bildschirms angezeigt wird.
Trigger level position: Der Spannungsunterschied zwischen dem aktuellen
Triggerlevel und der Nulllage des triggernden Signalquellenkanals.

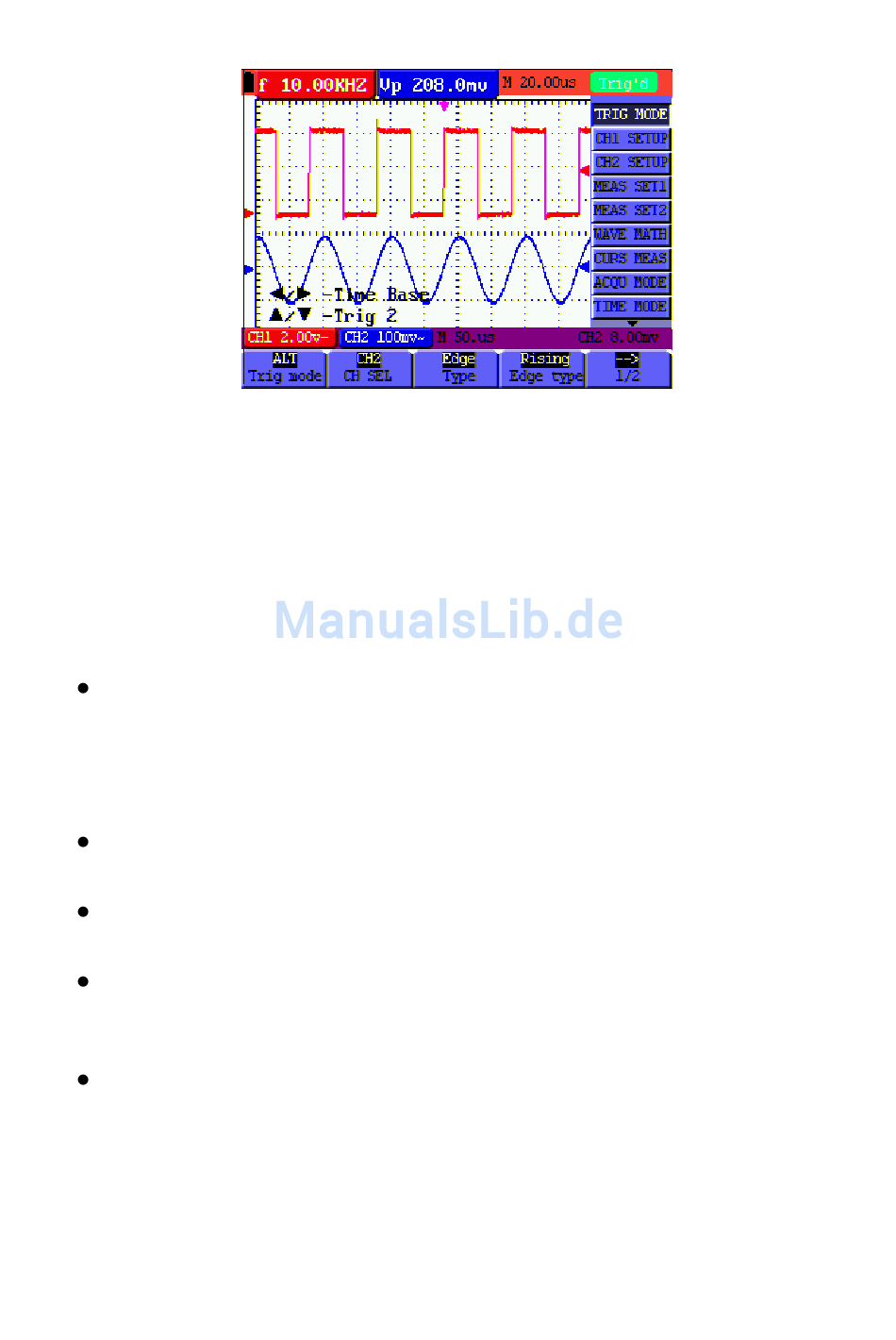

Abblidung 9:
18
V5.1 ‐ March 2010
