Die folgende Tabelle beschreibt das Vertical Channel Menü:
Funktionsmenü Einstellung
Coupling
Channel
Probe
Inverted
Einstellen der Kanalkopplung
Zu diesem Beispiel wird CH1 herangezogen.
Drücken Sie F1 Coupling und anschließend AC, um die AC-Kopplung einzustellen. Die
Wechselstromkomponente im geprüften Signal ist blockiert.
Drücken Sie F1 Coupling und anschließend DC, um die DC-Kopplung einzustellen.
Beide Wechsel- und Gleichstromkomponenten im Prüfsignal sind zugelassen.
Siehe Abbildungen 20 und 21.
Die Gleichstromkomponente im Eingangssignal ist
AC
blockiert.
DC
Die
Wechsel-
Eingangssignals stehen zur Verfügung.
OFF
Schließt den Kanal
ON
Öffnet den Kanal
1X
10X
Wählt die gewünschte Sondenabschwächung
100X
1000X
OFF
Normalanzeige der Wellenform
ON
Öffnet die Invert Funktion der Wellenform-Einstellung

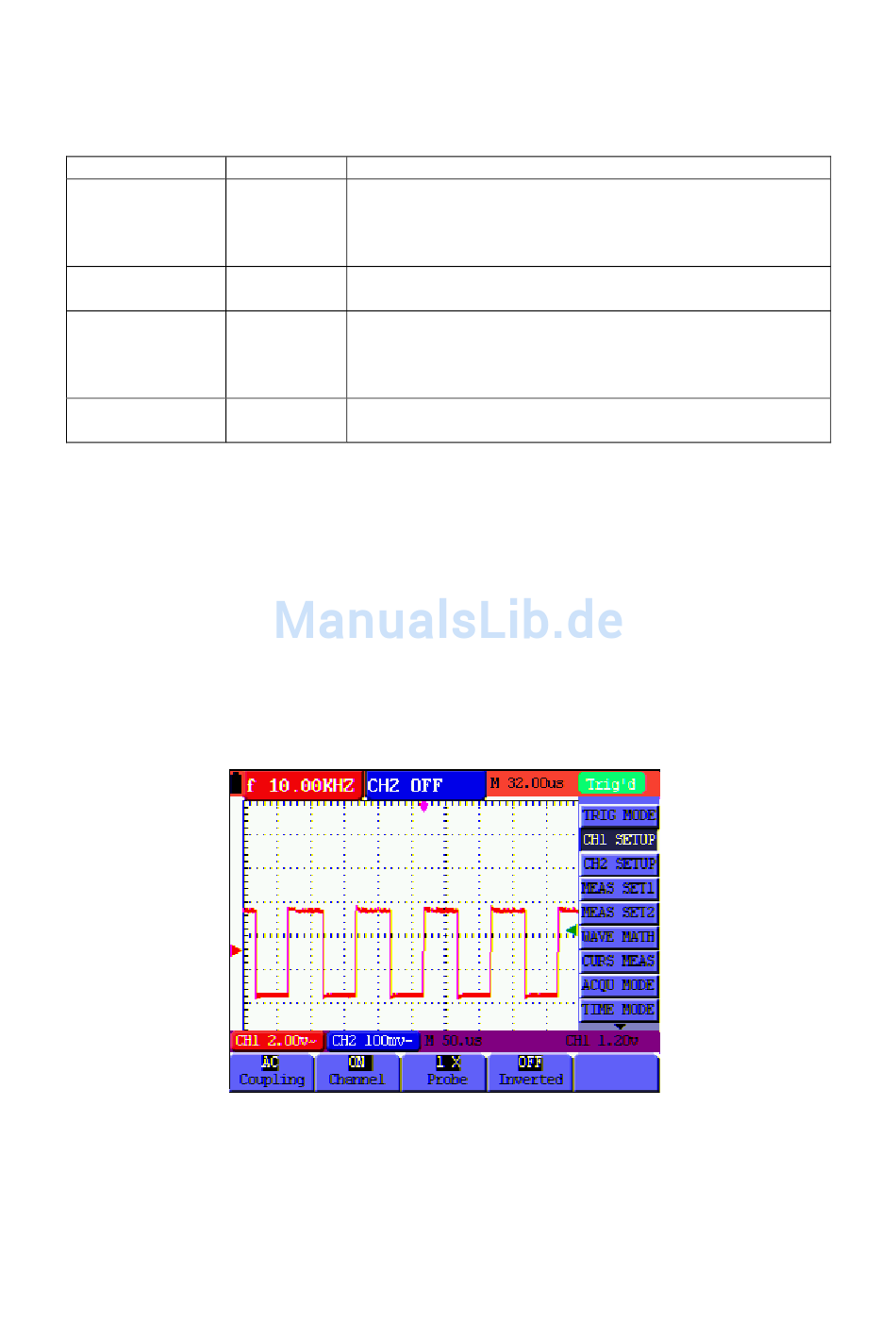

Abbildung 20: AC-Kopplung
Beschreibung
und
Gleichstromkomponenten
