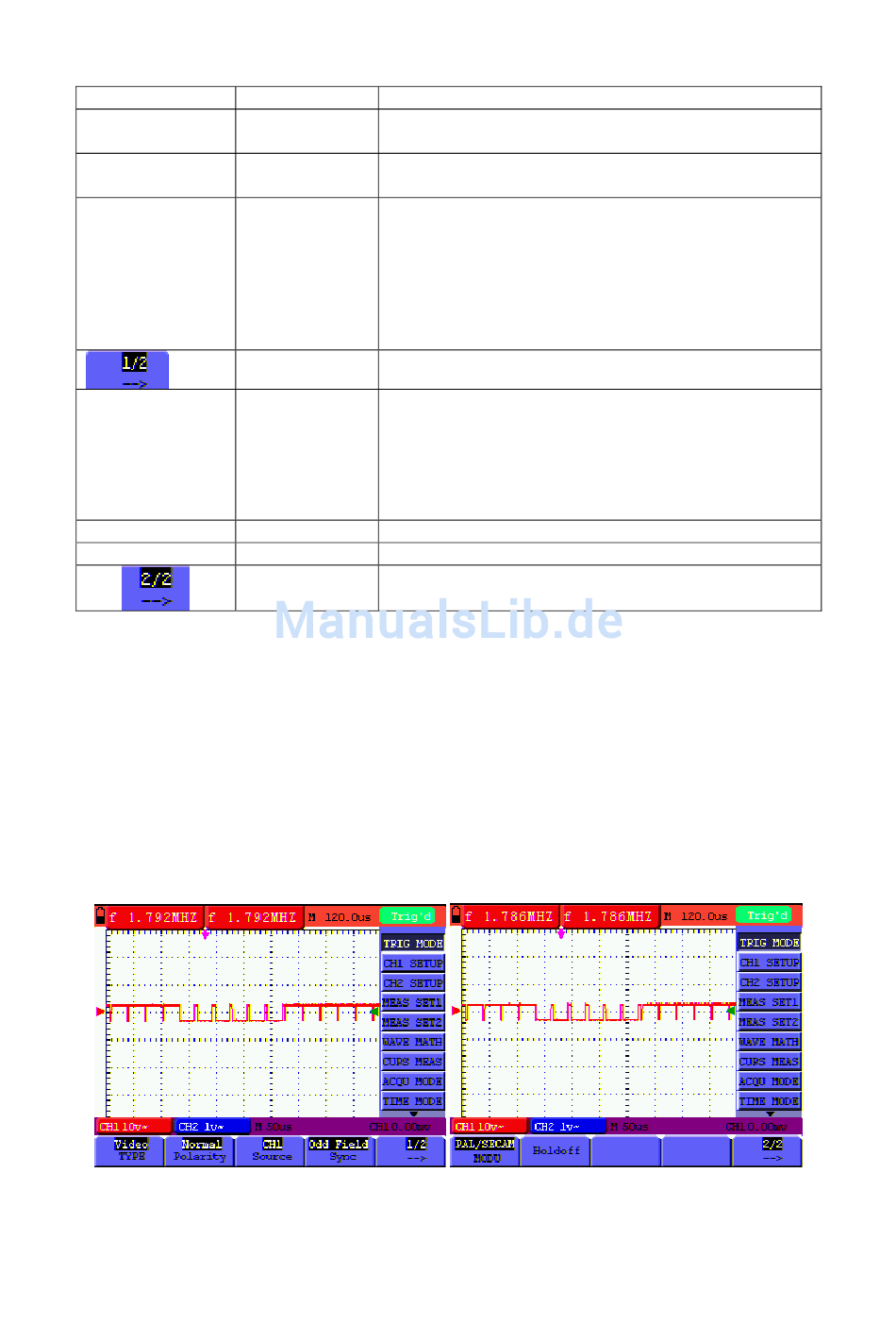

Das Edge triggering Menü ist in der folgenden Tabelle beschrieben
Funktionsmenü Einstellungen Beschreibung
Slope
Rising
Falling
Source
CH1
CH2
Trig mode
Normal
Single
Coupling
DC
HF Rjc
LF Rjc
SENS
Hold-off
*Empfindlichkeit: Die Empfindlichkeit ist eine Einstellung, die dem Messgerät das
Beziehen eines stabilen Triggers durch Ausschließen von Rauschsignal-Einflüssen
ermöglicht. Die Empfindlichkeit lässt sich von 0,2 div~1,0 div einstellbar.
Video Triggering
Der Video-Trigger ist zum Erfassen eines Video-Signals im NTSC, PAL oder SECAM
Format bestimmt. Für jegliche andere Signalarten benutzen Sie den Edge trigger Modus.
Siehe Abbildungen 24a & b, 25 und 26.
Abbildung 24a (Bildschirm 1) und 24b (Bildschirm 2): Ungerader Video-Trigger
Triggern an der steigenden Grenze des Signals
Triggern an der fallenden Grenze des Signals
CH1 wird als Trigger-Quelle benutzt
CH2 wird als Trigger-Quelle benutzt
Auto
Akquisition von Wellenformen ist möglich, selbst
wenn keine Auslösebedingung festgestellt wurde.
Akquisition von Wellenformen ist nur möglich,
wenn Auslösebedingungen erfüllt werden.
Abtasten einer Wellenform wird durchgeführt,
wenn ein Trigger festgestellt wird (das Abtasten
hört anschließend auf).
Ruft das nächste Menü auf
AC
Die Gleichstromkomponente wird blockiert
Alle Komponenten sind zulässig
HF-Teil des Signals wird blockiert, nur die LF-
Komponente ist zulässig
Der LF-Teil des Signals wird blockiert, nur die HF-
Komponente ist zulässig
Triggerempfindlichkeit*
Ruft das Hold-off Menü auf
Kehrt ins vorherige Menü zurück
34
