Messen des DC-Stroms
Führen Sie die folgenden Schritte durch, um einen DC-Strom kleiner 400 mA zu messen:
1.
Setzen sie das schwarze Messkabel in die COM Bananenbusche und das rote
Messkabel in die mA Bananenbusche ein.
2.
Benutzen Sie wie benötigt die A und SET Taste, um den DCA Modus auszuwählen
(das DCA Symbol erscheint im oberen Bildschirmbereich).
3.
Vergewissern Sie sich, dass die auf dem Hauptbildschirm angezeigte Maßeinheit
mA ist. Benutzen Sie falls notwendig die F4 Softkey-Taste, um mA auszuwählen.
4.
Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten der zu
prüfenden Schaltung. Der DC-Stromwert wird auf dem Bildschirm angezeigt.
Siehe Abbildung 8.
Führen Sie die folgenden Schritte durch, um einen DC-Strom größer 400 mA zu messen:
1.
Drücken Sie die A Taste. Das DCA Symbol erscheint im oberen Bildschirmbereich.
Benutzen Sie falls notwendig die SET Taste, um DCA auszuwählen.
2.
Drücken Sie die Softkey-Taste F5, um den Messmodus (10 A) auszuwählen. Die auf
dem Hauptbildschirm angezeigte Maßeinheit ist A.
3.
Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten der zu
prüfenden Schaltung. Der DC Stromwert wird auf dem Bildschirm angezeigt.
4.
Drücken Sie die Softkey-Taste F4, um in den Messmodus (mA) zurückzukehren.
Siehe Abbildung 9.

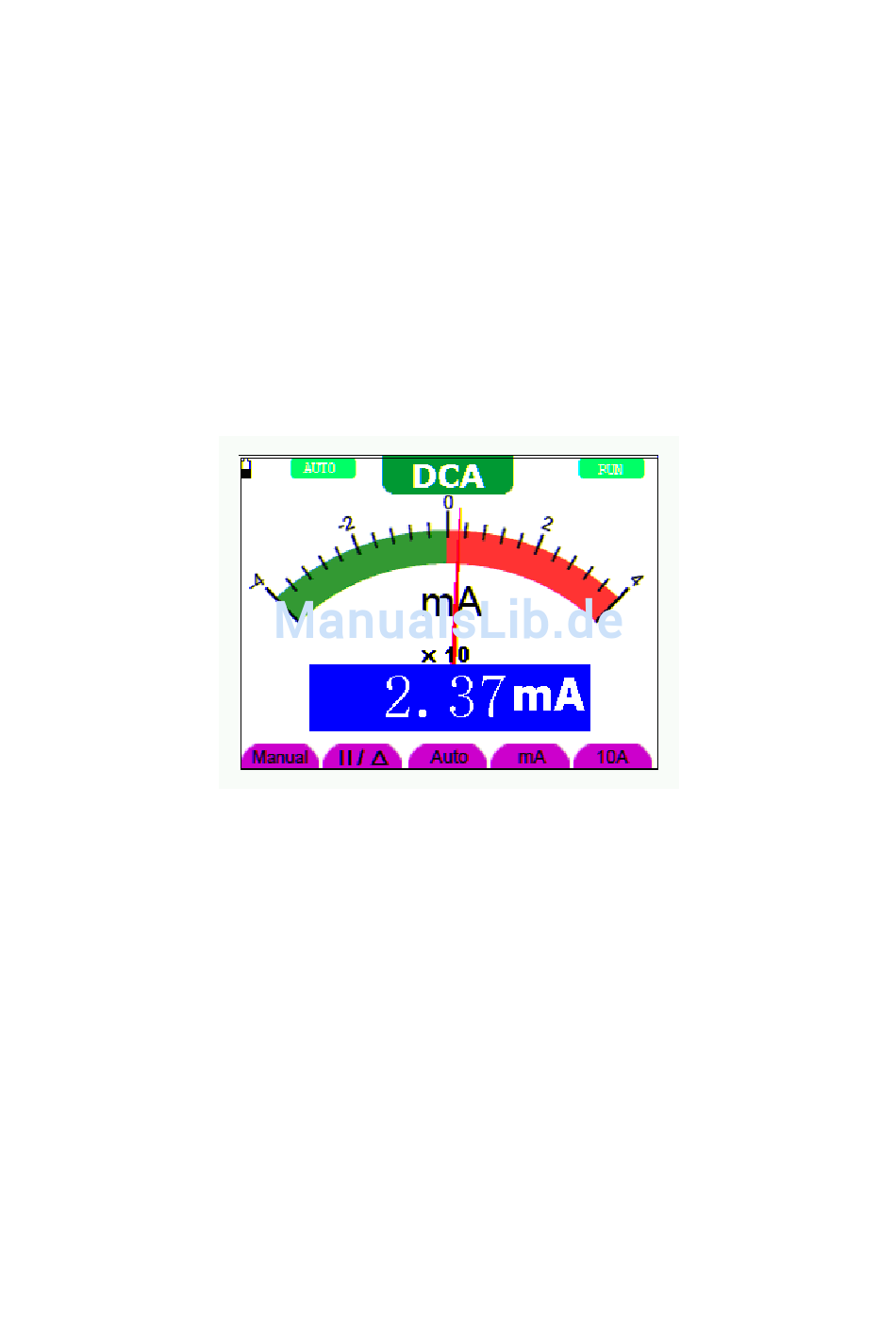

Abbildung 8: 400 mA DC-Strommessung
70
V5.1 ‐ March 2010
