Messen der Kapazität
Führen Sie die folgenden Schritte durch, um die Kapazität zu messen:
1. Setzen Sie das schwarze Messkabel in die COM Bananenbusche und das rote
Messkabel in die V/Ω/C Bananenbusche ein.
2. Drücken Sie die R Taste. Ein „R" erscheint im oberen Bildschirmbereich.
3. Drücken Sie wiederholt die SET Taste, bis C im oberen Bildschirmbereich
angezeigt wird
4. Verbinden Sie die roten und schwarzen Messleitungen mit dem zu prüfenden
Kondensator oder Schaltung. Das Messgerät zeigt den Messwert an (Maßeinheit:
Farad)
Hinweise: Wählen Sie den niedrigsten Kapazitätsbereich und benutzen Sie den Relative
Modus, um die Genauigkeit zu steigern wenn der gemessene Wert unter 5 nF liegt.
Bitte warten Sie ca. 30 Sekunden, um Kapazitätsmessungen größer 40 uF durchzuführen
Siehe Abblidung 5.

Messen der DC-Spannung

Führen Sie die folgenden Schritte durch, um die DC-Spannung zu messen:
1. Setzen Sie das schwarze Messkabel in die COM Bananenbusche und das rote
Messkabel in die V/Ω/C Bananenbusche ein.
2. Drücken Sie die V Taste. Das DCV Symbol erscheint im oberen Bildschirmbereich
3. Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten der
zu prüfenden Schaltung. Der Spannungswert wird auf dem Bildschirm angezeigt.
Siehe Abbildung 6.

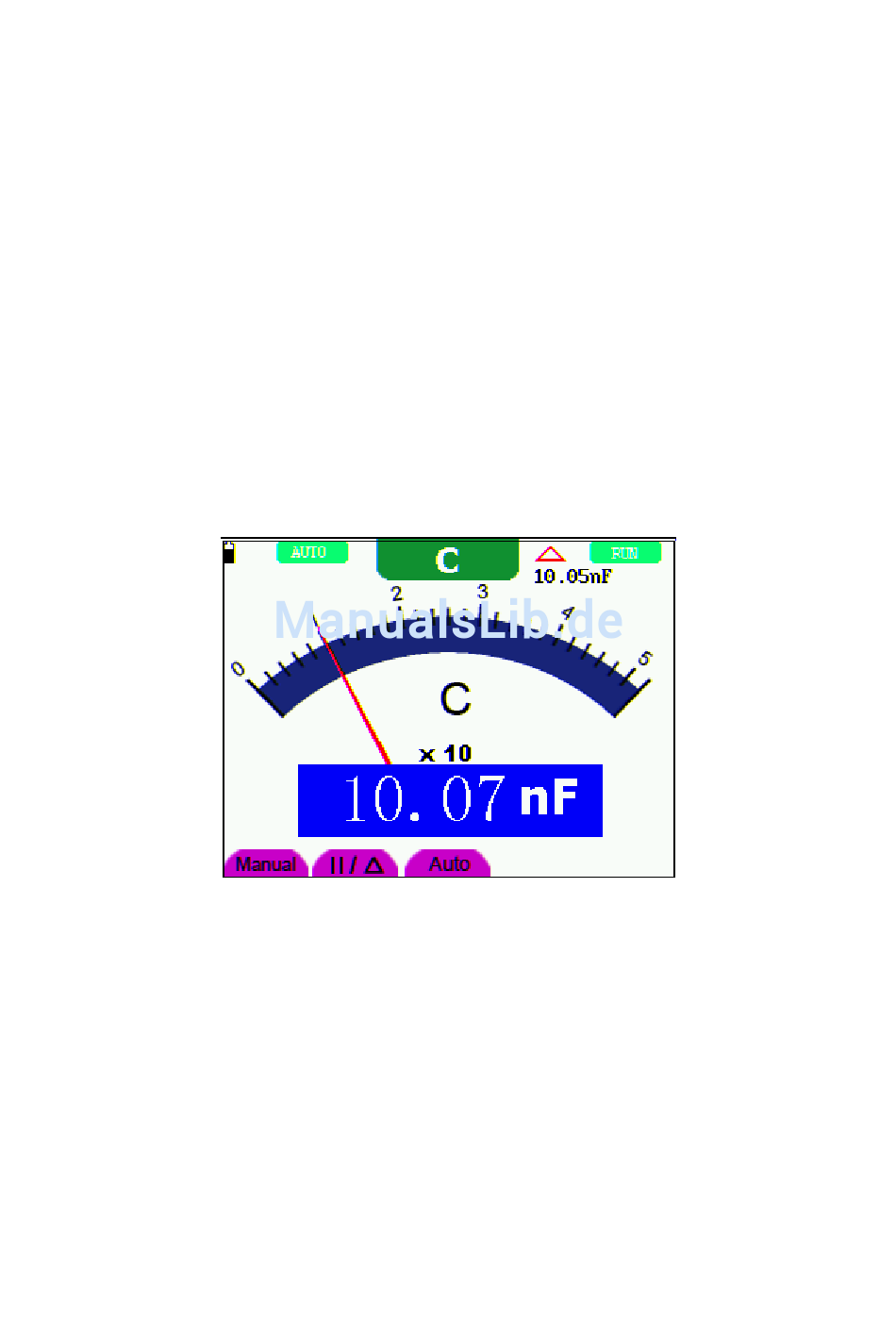

Abbildung 5: Kapazitätsmessung
