Durchführen von Messungen
Drücken Sie die DMM/OSC Taste; um das Oszilloskop in den Multimeter Modus zu
schalten. Das Messgerät fordert den Benutzer zum richtigen Einsetzen der
Messleitungen auf. Benutzen Sie die A, V und R Tasten, um die gewünschte Multimeter-
Funktion auszuwählen.
Messen des Widerstands
Trennen Sie zuerst die zu prüfende Komponente oder Schaltung vom Strom, um den
Widerstand zu messen. Führen Sie anschließend die folgenden Schritte durch:
1. Setzen Sie das schwarze Messkabel in die COM Bananenbusche und das rote
Messkabel in die V/Ω/C Bananenbusche ein.
2. Drücken Sie die R Taste. Ein „R" erscheint im oberen Bildschirmbereich.
3. Verbinden Sie die roten und schwarzen Messleitungen mit dem zu prüfenden
Widerstand oder Schaltung. Der Widerstandswert erscheint auf dem Bildschirm
(Maßeinheit: Ohm).
Siehe Abbildung 2.
Messen der Diodenspannung
Führen Sie die folgenden Schritte durch, um eine Diodenmessung durchzuführen:
1. Setzen Sie das schwarze Messkabel in die COM Bananenbusche und das rote
Messkabel in die V/Ω/C Bananenbusche ein.
2. Drücken Sie die R Taste. Ein „R" erscheint im oberen Bildschirmbereich.
3. Drücken Sie wiederholt die SET Taste, bis das Dioden-Symbol
Display angezeigt wird.
4. Verbinden Sie die roten und schwarzen Messleitungen mit der Diode und lesen Sie
die angezeigte Spannung (V) ab.
5. Polen Sie die Messleitungen um und führen Sie einen erneuten Test durch. Siehe
Abbildung 3.

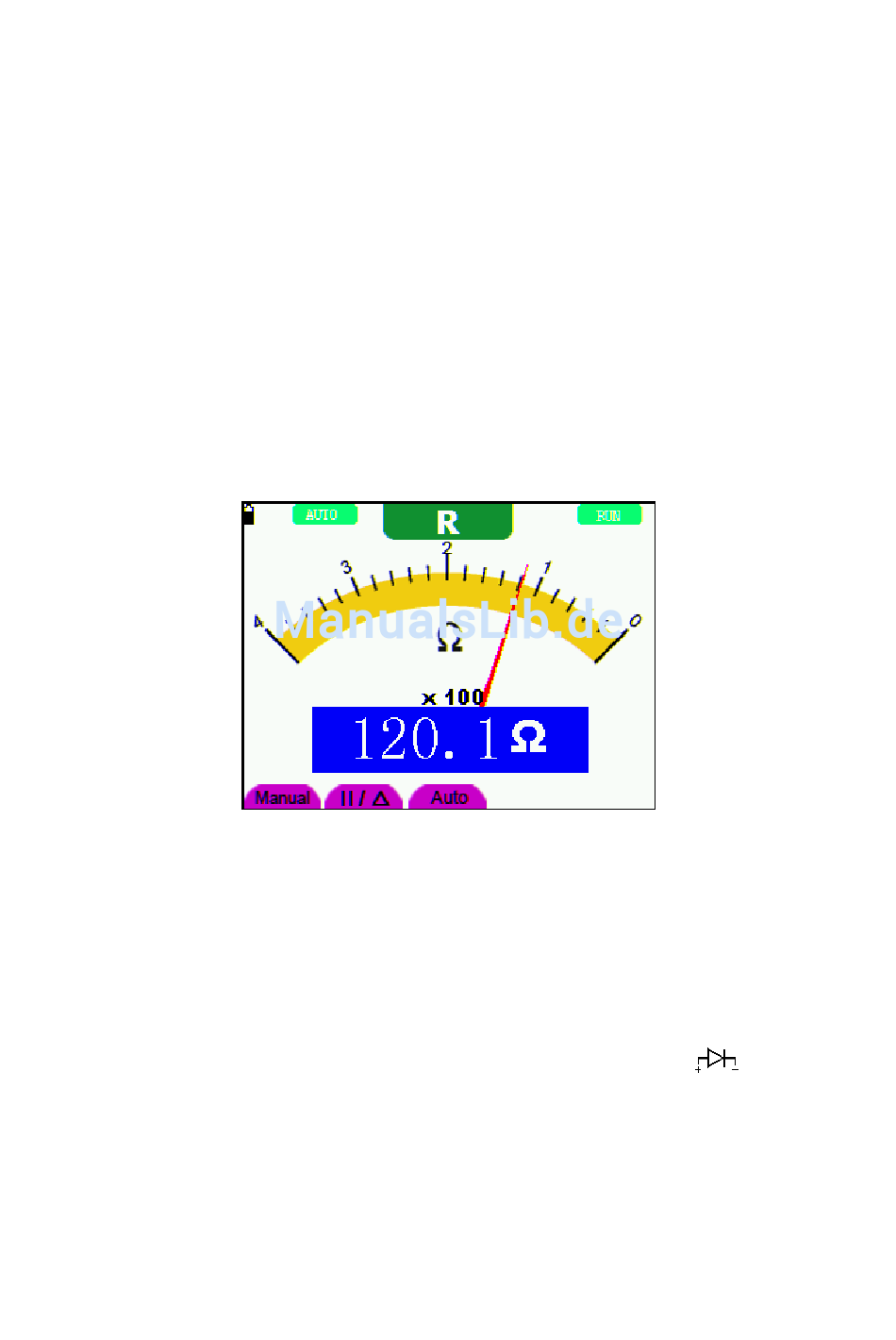

Abbildung 2: Widerstandsmessung
