Führen Sie folgende Schritte durch, um die Frequenz von CH1 mit MEAS SET 1 und die
Frequenz von CH2 mit MEAS SET 2 zu messen:
1.
Drücken Sie die MENU Taste, um das Funktionsmenü auf der rechten Seite des
Bildschirms anzuzeigen.
2.
Drücken Sie die MENU ▲ oder MENU ▼ Taste, um MEAS SET 1 auszuwählen.
Es werden fünf (5) auswählbare Optionen im unteren Bildschirmbereich angezeigt.
3.
Drücken Sie die F1 Taste, um die Frequenzmessung für CH1 auszuwählen. Das
rote Messfenster erscheint und zeigt die Frequenz von CH1 an.
4.
Drücken Sie die MENU ▲ oder MENU ▼ Taste, um MEAS SET 2 auszuwählen.
Es werden fünf (5) auswählbare Optionen im unteren Bildschirmbereich angezeigt.
5.
Drücken Sie die F4 Taste, um den Maximalwert von CH2 auszuwählen. Das blaue
Messfenster erscheint und zeigt den Maximalwert von CH2 an.
Autoskalierungs-Modus
Die Autoskalierung ermöglicht dem Gerät das automatische Konfigurieren
von Trigger Modus, Spannungsteilung und Zeitskala entsprechend Typ,
Amplitude und Frequenz eines Signals.
Das Menü sieht wie folgt aus:
Funktionsmenü
Autoscale
Mode

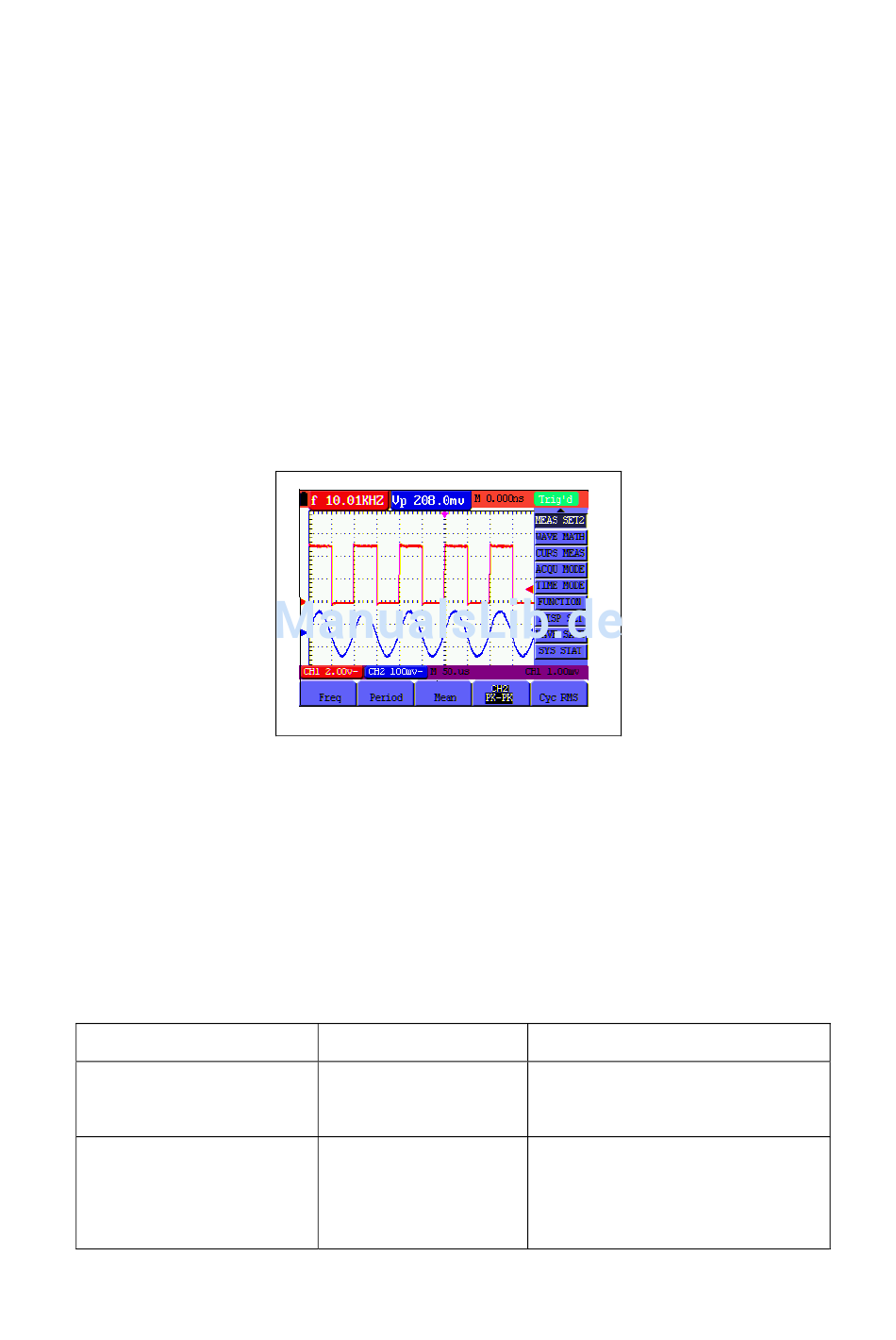

Abbildung 31: Automatische Messungen
Einstellungen
OFF
ON
Vertical
Horizontal
44
Beschreibung
Einschalten
der Autoskalierung
Ausschalten
der Autoskalierung
Einstellen der vertikalen
Skala, ohne das Verändern
der vertikalen Einstellung
V5.1 ‐ March 2010
