Einstellen des Trigger-Systems
Der Trigger legt fest, wann die Akquisition sowie Darstellung der Wellenformdaten erfolgt.
Beim Beginn der Datenerfassung sammelt das Oszilloskop ausreichende Informationen
zum Zeichnen der Wellenform auf der linken Seite des Triggerpunktes. Während des
Wartens auf eine Auslösebedingung sammelt das Oszilloskop fortlaufend Daten, um die
Wellenform auf der rechten Seite des Triggerpunktes zu zeichnen.
Führen Sie folgende Schritte durch, um einen Trigger Modus einzustellen:
1.
Drücken Sie die MENU Taste; um das Funktionsmenü auf der rechten Seite des
Bildschirms anzuzeigen.
2.
Drücken Sie die MENU ▲ oder MENU ▼ Taste, um TRIG MODE auszuwählen. Es
werden fünf (5) auswählbare Optionen im unteren Bildschirmbereich angezeigt.
3.
Benutzen Sie die Softkeys (F1 bis F5), um die gewünschte Option auszuwählen und
zu konfigurieren.
4.
Drücken Sie OPTION; um auf dem Display folgendes, während den Grenz- und
Videotrigger Modi, anzuzeigen:
— Time
— Trig
Während dem alternativen Triggern wird folgendes angezeigt:
—Time Base
—Trig1
5.
Drücken Sie ▲
Drücken Sie ◄
oder die horizontale Position einzustellen.

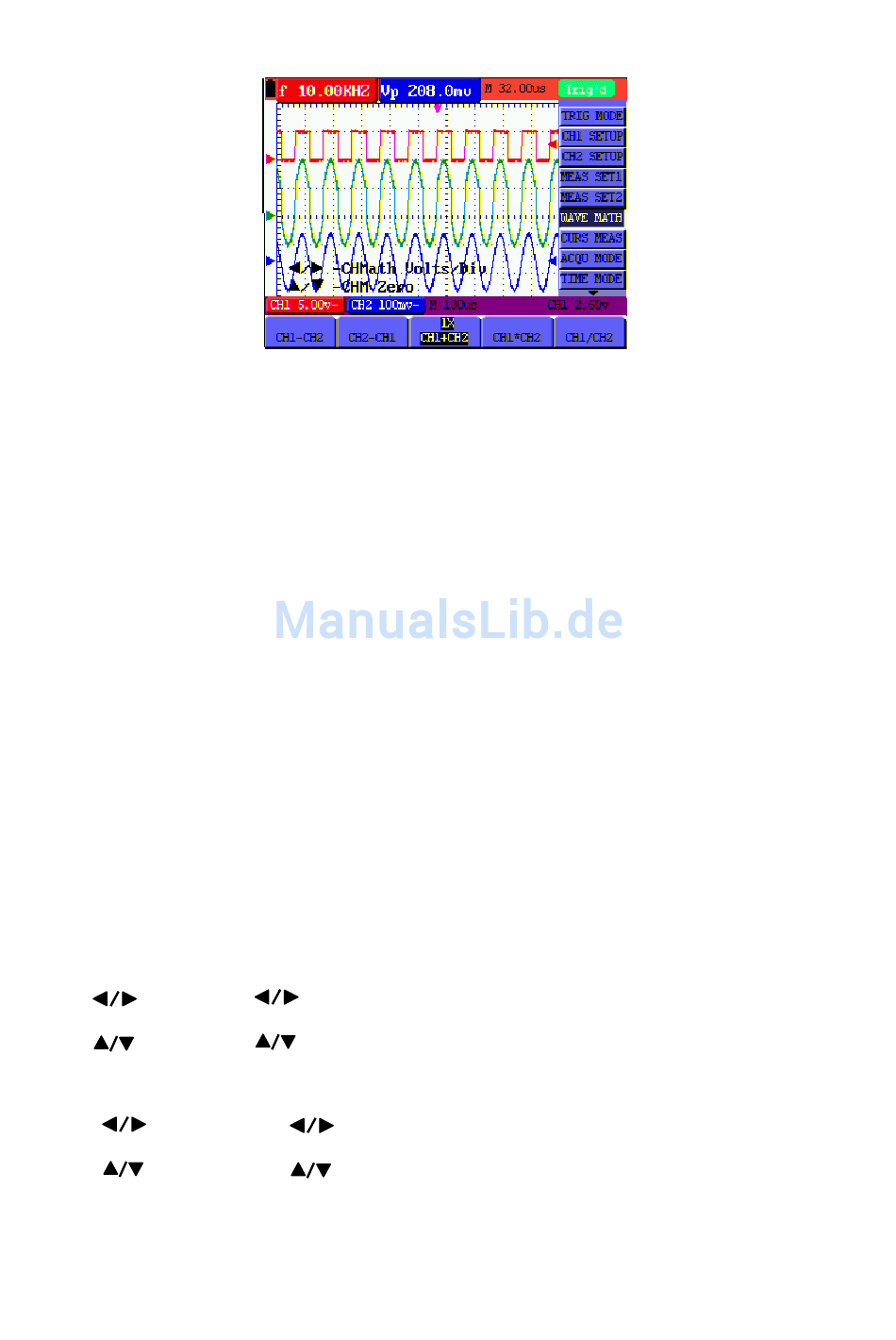

Abbildung 22: Mathematische Wellenformen
— Time Base
— Trig
— Time
— Trig2
(gelb)
(gelb),
oder ▼
(gelb)
(gelb),
oder ►
um die vertikale Triggerposition einzustellen.
um die horizontale Position der Zeitbasis
32
V5.1 ‐ March 2010
