Trigger-Steuerung
Es gibt drei Trigger Modi: Edge, Video und Alternate Triggern. Jeder Trigger Modus hat
sein eigenes Funktionsmenü.
Edge triggering: Der Grenzen-Trigger triggert auf der eingehenden Signalgrenze.
Benutzen Sie diesen Trigger für alle Signale, ausgenommen Video.
Video triggering: Der Video-Trigger führt ein Triggern im Videobereich oder der
Auslöseleitung von Standard-Videosignalen durch.
Alternate trigger: Benutzen Sie den alternativen Trigger, wenn sich die CH1 und CH2
Signalfrequenz unterscheidet.
Im Folgenden werden die entsprechenden Edge triggering, Video triggering und
Alternating triggering Menüs beschrieben.
Edge Triggering
Das Edge triggering ist ein Modus bei dem ein Triggern an der Schwelle der
Eingangssignalgrenze stattfindet. Bei ausgewähltem Edge triggering findet das Triggern
an der steigenden oder fallenden Grenze des Eingangssignals statt (Abbildung 23).

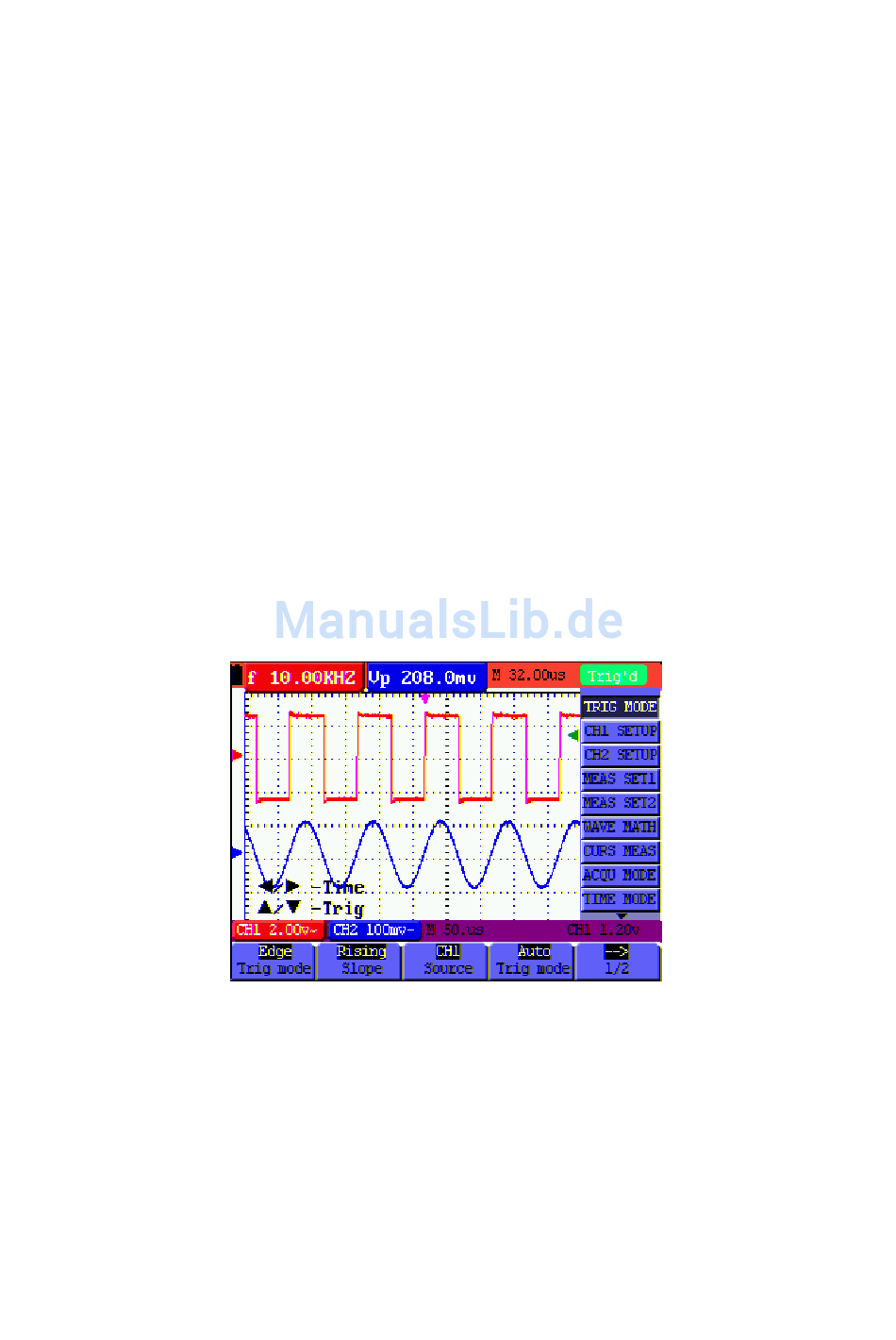

Abbildung 23: Edge Triggering
