Die Schlüsselschalterpositionen und das dadurch ausgelöste Verhalten sind in
TABELLE 1-7
TABELLE 1-7
Schlüsselschalterposition
Normal
Diagnostics
Locked
Forced Standby
Rückseite des Servers
An der Rückseite des Servers befinden sich die E/A-Anschlüsse und die
Stromeingänge des Servers.
Stromeingang

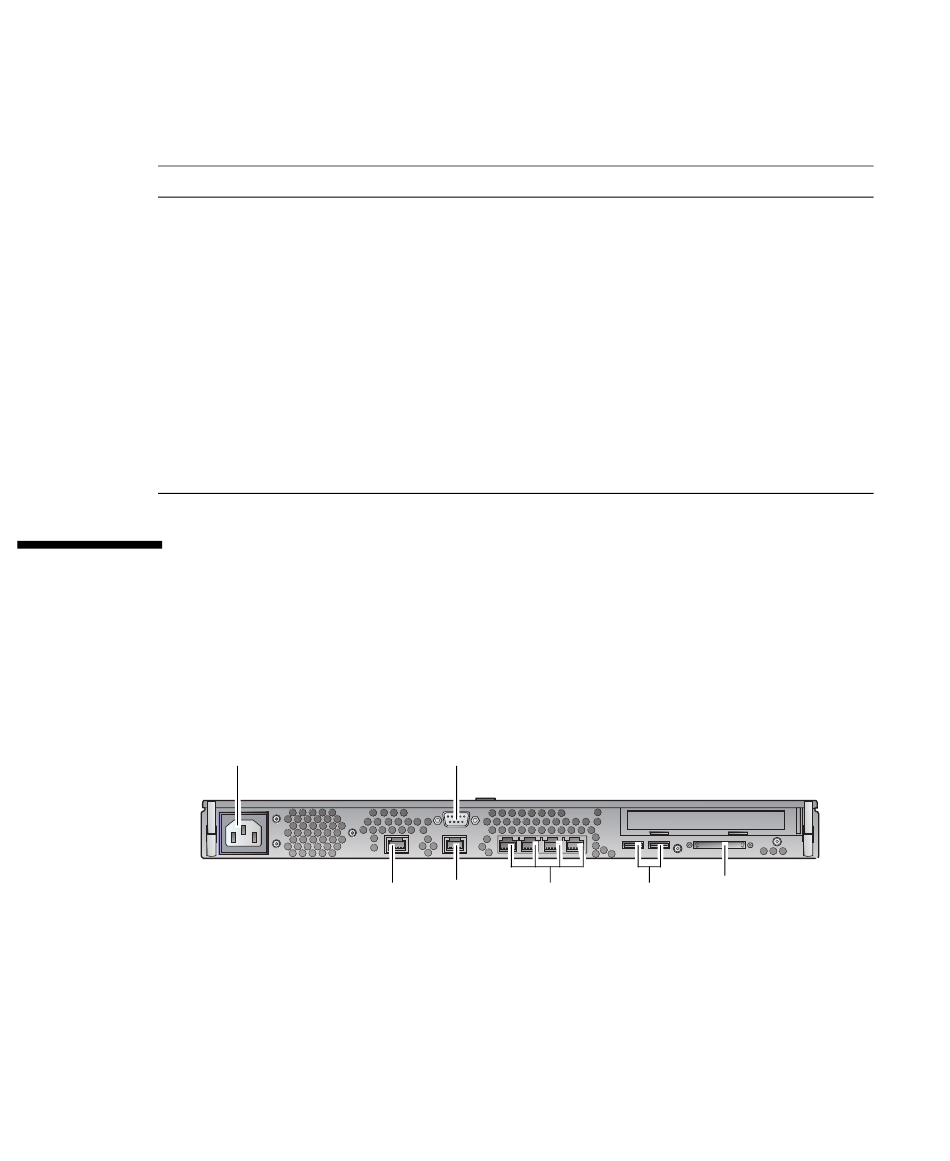

ABBILDUNG 1-8
16 Sun Fire-Server V210 und V240 – Administrationshandbuch • April 2003
zusammengefasst.
Schlüsselschalterposition und Serververhalten
Forced Server Behaviour
Normal operation
Beim Starten des Systems werden sämtliche POST-Tests
durchgeführt.
„Ein/Standby"-Schalter ist deaktiviert.
ALOM-Flash-PROM ist schreibgeschützt.
OBP/POST-Flash-PROM ist schreibgeschützt.
Automatische Umschaltung auf OBP/Kadb ist deaktiviert.
Server wird in den Standby-Modus versetzt.
„Ein/Standby"-Schalter ist deaktiviert.
Remote Stromsteuerung ist deaktiviert.
ALOM-Flash-PROM ist schreibgeschützt.
10101 (seriell)
NET MGT SERIAL
MGT
E/A-Anschlüsse am Sun Fire V210
Ethernet USB SCSI
