BEREICHSANWENDUNG FÜR GROSSRAUMVERTEILER (SDU)
Die externe SDU-E Großraumverteilereinheit konvertiert
einen HUMIDI-TECH Kanalluftbefeuchter in einen
Bereichsluftbefeuchter. Das Dispersionsrohr ist statt in
einen Luftkanal in die Gebläseeinheit eingebaut. Ein
Gebläse saugt Zimmerluft an und bläst diese durch das
Dispersionsrohr, wobei dann Feuchtigkeit in den Raum
abgegeben wird. Die externe SDU-E kann bei allen
Modellen eingesetzt werden. Die interne SDU-I Einheit
kann bei den Modellen VM-2 bis VM-10 eingesetzt
werden.
Befestigung der SDU
Die SDU-Einheit kann an einer Wand oberhalb des
HUMIDI-TECH Schaltschranks oder an einer anderen
Wand angebracht werden. Zur korrekten Plazierung die
Schablonen auf der Verpackung verwenden. Mit jeder
Gebläseeinheit werden zwei 3/8" Schloßschrauben
mitgeliefert. (Montageanweisungen siehe Seite 4.) Bei
der Montage der SDU-Einheit auf dem HUMIDI-TECH
die Montageschablone verwenden.

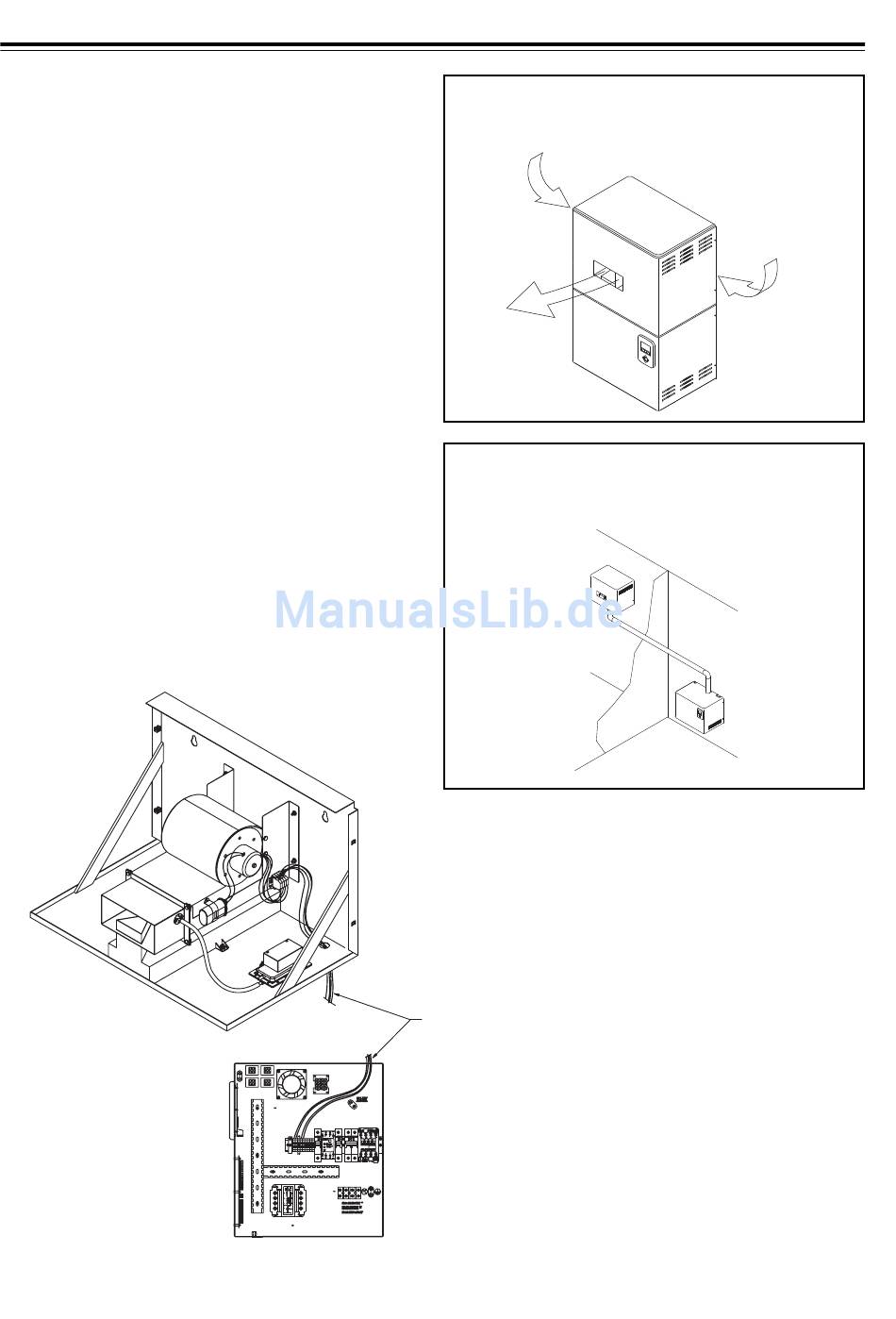

Abbildung 9-1: Kundenseitige SDU-Verdrahtung
Diese optionale Gebläseeinheit kann direkt an
einer Wand oberhalb des HUMIDI-TECH
Steuerschranks angebracht werden. (SDU-E)
Luftauslaß
Falls erforderlich kann das Gebläse an einer
Wand angebracht werden, damit der HUMIDI-
TECH Luftbefeuchter an anderer Stelle montiert
werden kann.
SDU-E
Verdrahtungsanschlüsse für
Gebläse und Luftstrom-
Prüfschalter
HUMIDI-TECH
Elektrische Schalttafel rechte
Seitenansicht
vmsbpnlasm-11-a-o&m
Lufteinlässe
OM-55-1
OM-56-1
