Installation des Auffang-T-Stücks
Wenn der Luftbefeuchter oberhalb der Dispersionseinheit installiert ist, wenn die Verbindungsschläuche oder
-leitungen über Hindernisse hinweg verlegt werden müssen oder wenn die Verbindungsleitungen sehr lang

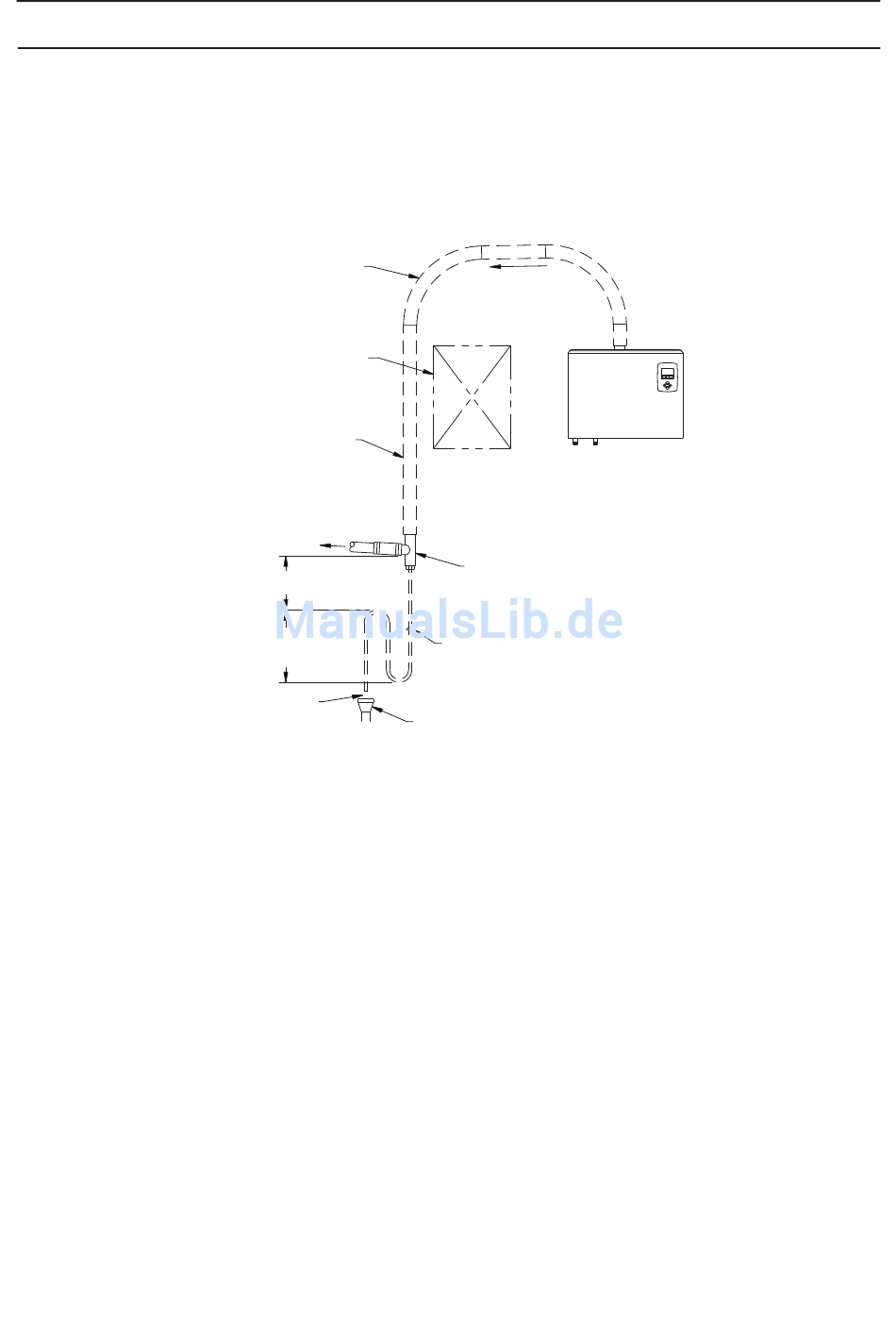

sind, muss ein Auffang-T-Stück installiert werden (siehe folgende Abbildung). WICHTIG: Den
Dampfschlauch abstützen, um Durchhängen und tiefliegende Stellen zu vermeiden.
lange Winkelstücke mit 90°
oder zwei Winkelstücke mit
45° Biegung
Gestrichelte Linien:
vom Installateur zu
stellende Teile
zur Dispersionseinheit
HUMIDI-TECH
Hindernis
Leitungen isolieren,
um Dampfverlust zu
vermeiden
150 mm empfohlen
mindestens 200 mm
25 mm Luftspalt
®
DISPERSION
Gefälle: 1 %
HUMIDI-TECH
Luftbefeuchter
Auffang-T-Stück im Schlauch/Rohr (vom
Installateur zu stellen); DRI-STEEM
Teilenummern für T-Stücke aus 304
Edelstahl (DIN 1.4301):
• 1½" (DN40): Nr. 162710
• 2" (DN50): Nr. 162712
DN20
Trichter oder Bodenabfluss. Die
Größen für die Ablassrohre und die
Höchsttemperaturen sind gemäß den
einschlägigen Vorschriften zu wählen.
