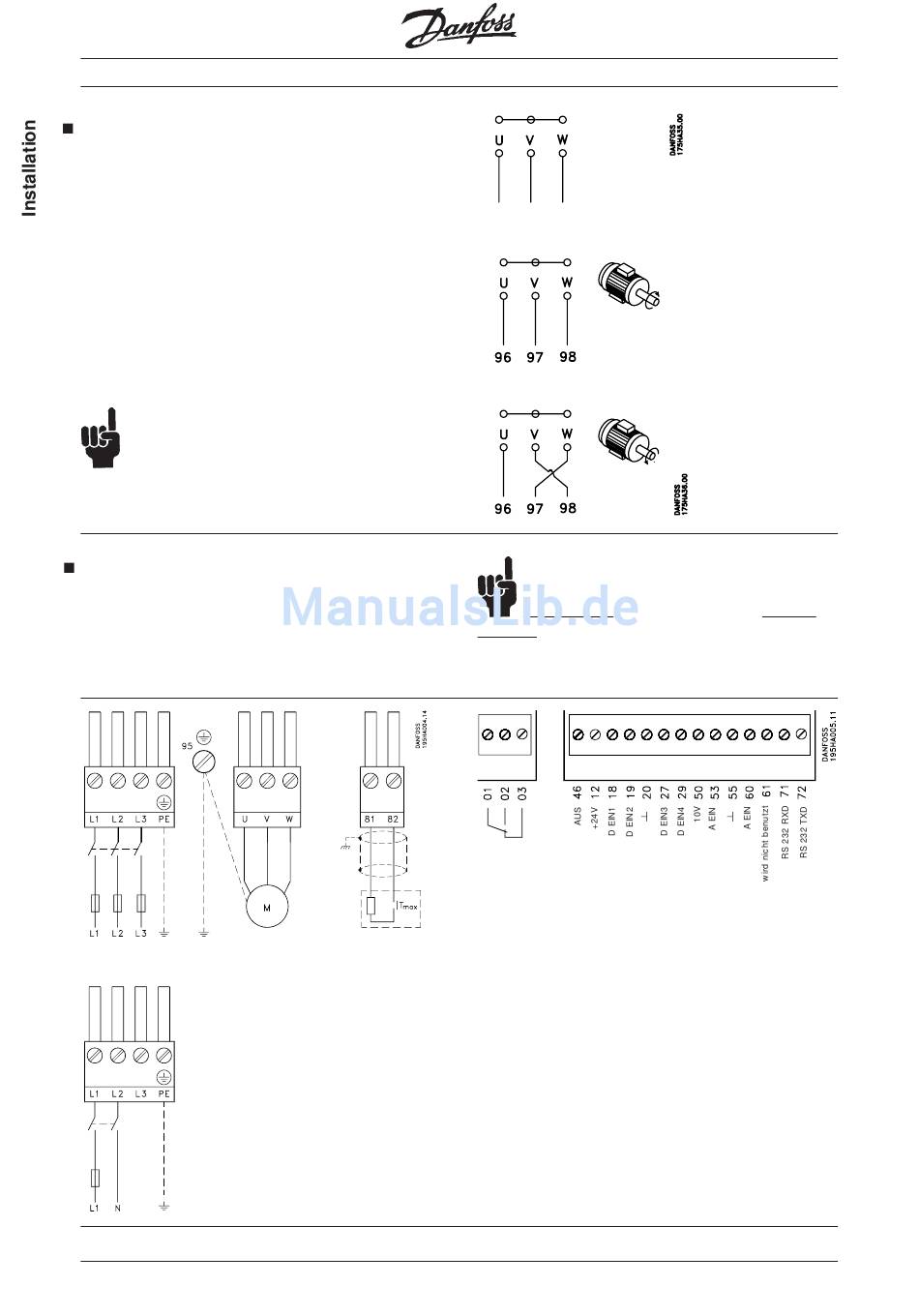

Anschluß des Motors
Ein Frequenzumrichter der VLT Serie 2000 kann die
Drehzahl aller üblichen Drehstrom-Asynchronmotoren
regeln.
Motoren mit geringer Leistungsaufnahme (230/400 V,
∆/Y) werden bis 230 V in Dreieck, bis 400 V in Stern
geschaltet. Motoren mit hoher Leistungsaufnahme
(400/690 V ,∆/Y) werden grundsätzlich in Dreieck
geschaltet.
Der Motor wird über die Klemmen an der Unterseite des
VLT-Gehäuses (Modul) an den Frequenzumrichter ange-
schlossen.
Die Drehrichtung kann durch Vertauschen zweier
Leitungen des Motorkabels (z. B. Klemme 97
und 98) oder durch Drücken der Taste "Fwd/Rev"
geändert werden, siehe Seite 47.
Klemmenübersicht
Nachstehend eine Übersicht über alle Klemmen des VLT
(3phasig, 380-460 V). Die Steuersignale sind auf der
nächsten Seite genauer beschrieben.
4 2
®
VLT Serie 2000
Solange der Frequenzumrichter unter Spannung
steht, dürfen die Klemmen "Motor" und "Netz"
auf keinen Fall unterbrochen werden. Vor dem
Abziehen der Klemmen ist zu prüfen, ob die
Versorgungsspannung unterbrochen ist.
