dU/dt-Messungen

Wird im Wechselrichter ein Transistor eingeschaltet,
steigt die an den Motor angelegte Spannung einer
Flanke, deren Verhältnis dU/dt durch
– Motorkabel (Typ, Querschnitt, Länge)
– Induktivität
bestimmt wird. Selbstinduktivität verursacht ein
Überschwingen U der Motorspannung, bevor sie
PEAK
sich auf einem von der Spannung im Zwischenkreis
bestimmten Pegel stabilisiert.
U U U U U -Messungen [V] -Messungen [V] -Messungen [V]
-Messungen [V] -Messungen [V]
PEAK PEAK PEAK PEAK PEAK
Kabellänge
VLT Typ 2030
VLT Typ 2030 mit Motorspule IP 20
VLT Typ 2030 mit Motorspule IP 00
Hinweis: Die obigen Messungen wurden mit einem VLT
Typ 2030, 3phasig, 208-240 V durchgeführt, der an eine
1-Phasen-Versorgungsspannung angeschlossen ist.

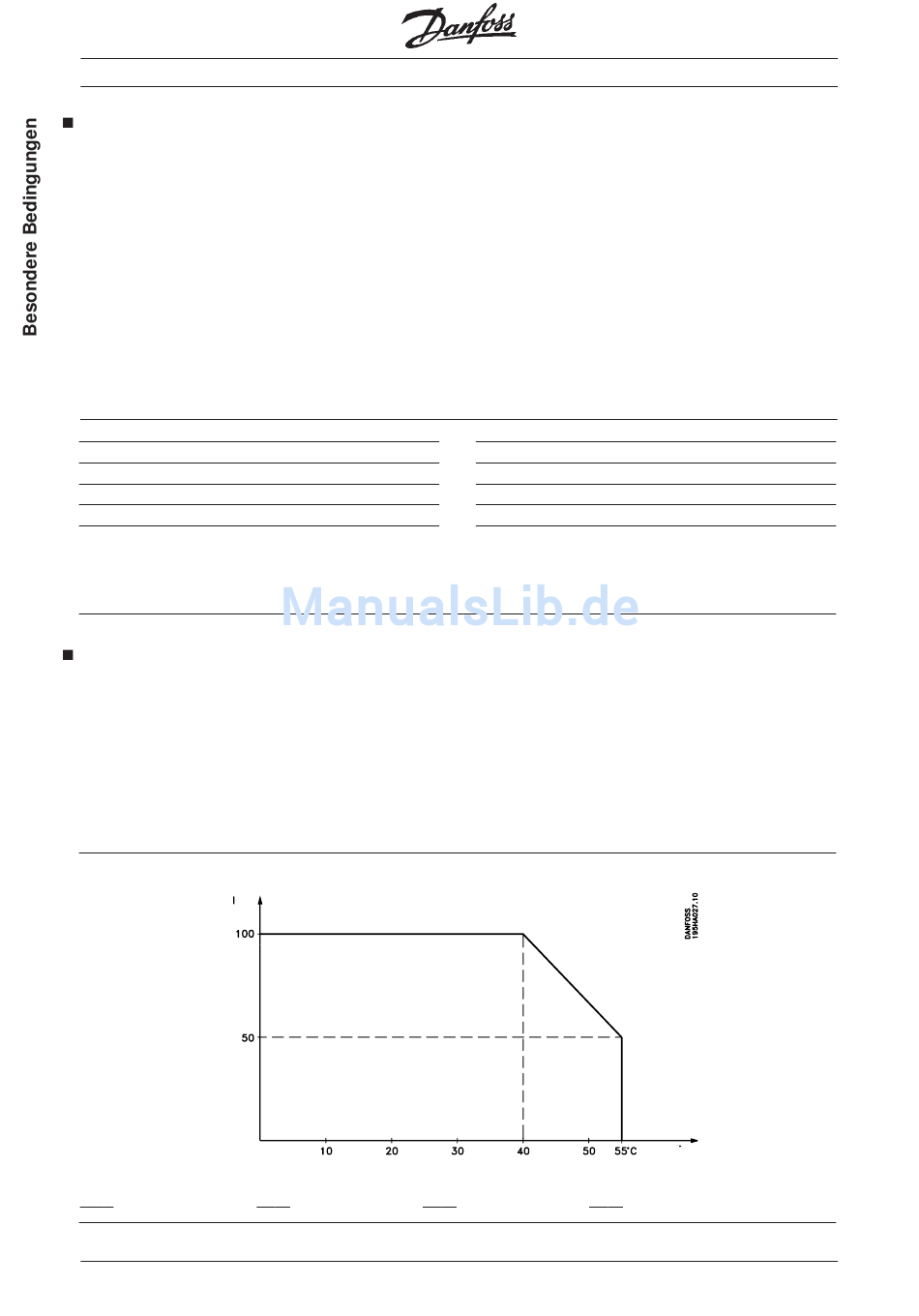

Leistungsreduzierung wegen hoher
Umgebungstemperatur
Die Umgebungstemperatur ist die maximal zulässige
Temperatur. Der Durchschnittswert über 24 Stunden
muß gemäß VDE 0160, 5.2.1.1 mindestens 5 °C
niedriger sein.
Leistungsreduzierung, VLT Typ 2010-2060
VLT VLT VLT VLT VLT
40 °C: 100 % Ausgangsstrom 45 °C: 84 % Ausgangsstrom 50 °C: 67 % Ausgangsstrom 55 °C: 50 % Ausgangsstrom
9 4
VLT
Die Lebensdauer des Motors wird sowohl durch das
Verhältnis dU/dt als auch durch die Spitzenspannung
U
PEAK
toren ohne Phasentrennung ungeeignet.
Bei kurzen Motorkabeln (wenige Meter) ist das
Verhältnis dU/dt hoch, die Spitzenspannung jedoch
niedrig. Bei langen Motorkabeln (100 m) nimmt dU/dt ab
und U
Werden sehr kleine Motoren ohne Phasentrennung
verwendet, wird empfohlen, ein Sinusfilter in Reihe mit
dem Motor zu schalten. Typische Werte für das du/dt-
Verhältnis und die Spitzenspannung U
zwischen zwei Phasen (5 m und 275 m abgeschirmtes
Motorkabel).
dU/dt-Messungen [V/ dU/dt-Messungen [V/ dU/dt-Messungen [V/ dU/dt-Messungen [V/ dU/dt-Messungen [V/
Kabellänge
5 m 275 m
464 V 744 V VLT Typ 2030
516 V 744 V VLT Typ 2030 mit Motorspule IP 20
440 V 628 V VLT Typ 2030 mit Motorspule IP 00
Wird der VLT-Frequenzumrichter bei Temperaturen über
40 °C betrieben, ist eine Leistungsreduzierung des
Ausgangsstroms notwendig. Bei hohen Temperaturen
ist eine Leistungsreduzierung aufgrund der lastunabhän-
gigen Temperatur in den SMPS nicht möglich.
