Mechanische Installation
Die VLT Serie 2000 wird durch Luftkonvektion gekühlt.
Daher muß die Luft frei über und unter dem Gerät zirku-
lieren können. Um eine günstige Luftzirkulation zu errei-
chen, muß der Frequenzumrichter auf einer ebenen,
waagerechten Fläche montiert werden.

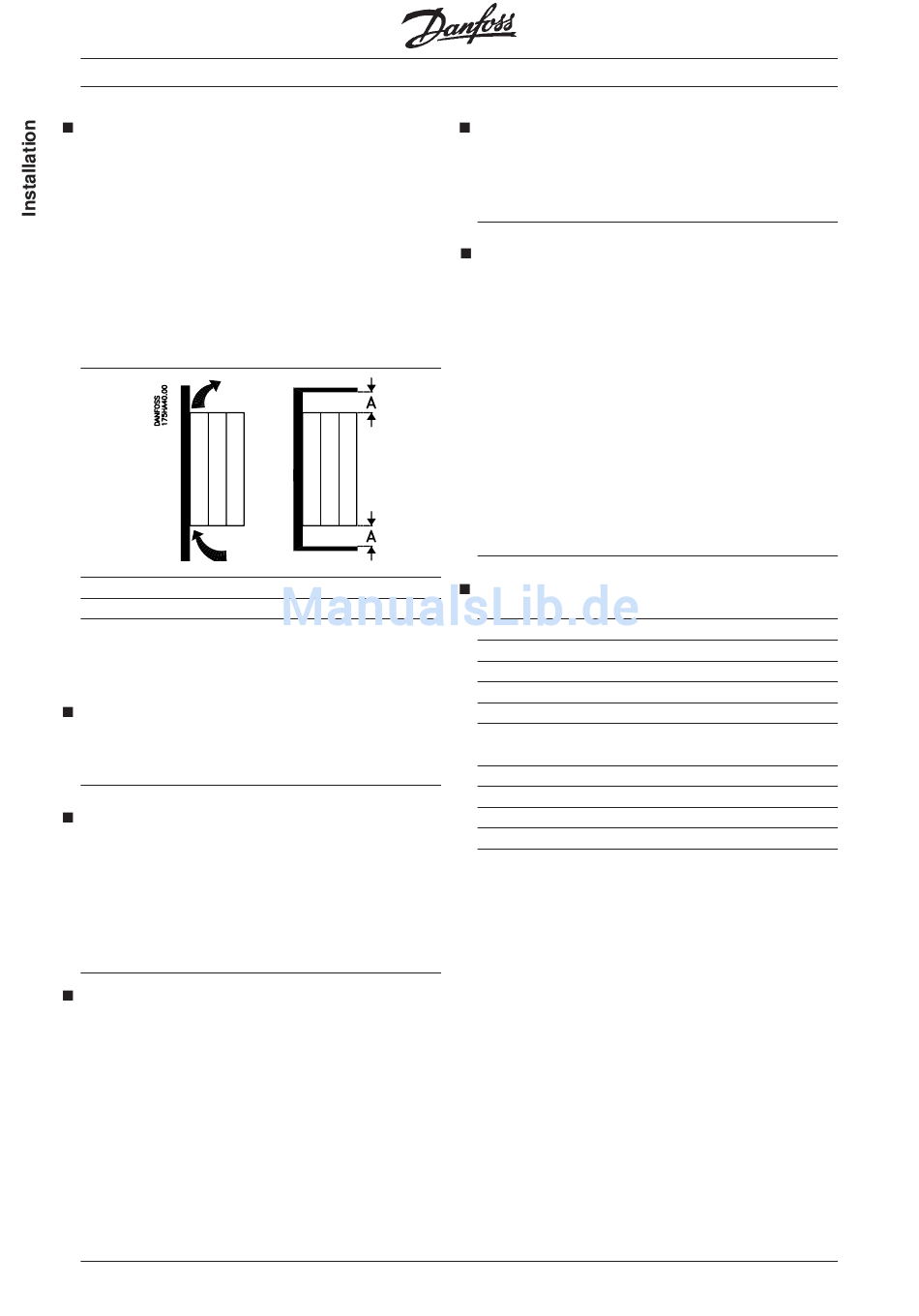

Damit die Kühlluft abgeleitet werden kann, muß über
und unter dem Frequenzumrichter ein Mindestabstand
eingehalten werden. Die Umgebungstemperatur darf
40 °C nicht übersteigen, da sonst die Verlustleistung zu
groß wird.
Gehäuse
IP 20 *)
A
100 mm
*) Das Gerät ist für Wandmontage vorgesehen. Bei der
Plazierung auf leichte Zugänglichkeit gemäß
prEN 50178 achten.
Montage Seite an Seite
VLT-Frequenzumrichter können ohne Zwischenabstand
Seite an Seite montiert werden.
Hochspannungsprüfung
Nach Kurzschließen der Klemmen U, V, W, L
kann eine Gleichspannungsprüfung mit 2,5 kV (DC) von
1 Sekunde Dauer durchgeführt werden. Masseanschluß
ist das Gerätegehäuse.
Es muß unbedingt sichergestellt werden, daß die Filter-
kondensatoren nach der Prüfung entladen werden.
Zusätzlicher Schutz
Als zusätzlicher Schutz können Fehlerspannungsrelais
oder Nullung oder Erdung benutzt werden. Die Anlage
muß jedoch den örtlichen Sicherheitsbestimmungen
entsprechen.
Im Falle eines Erdschlusses kann im Ableitstrom ein
Gleichstromanteil enthalten sein.
Klemme 95 (Erdungsschraube) für zusätzliche Erdung.
Bei der Anwendung eines FI-Relais sind die örtlichen
Sicherheitsbestimmungen einzuhalten.
Die ggf. installierten Relais müssen für den Schutz von
3-Phasen-Geräten mit Gleichrichterbrücke sowie
kurzzeitige Ableitung beim Einschalten ausgelegt sein.
4 4
®
VLT
Serie 2000
Vorsicherungen
Die Versorgungsleitungen des Frequenzumrichters sind
mit Vorsicherungen zu versehen, siehe Abschnitt
"Technische Daten".
Welche Kabel sind richtig?
Die Steuerleitungen und die Bremsleitung müssen
abgeschirmt sein, wenn die EMV-Spezifikationen
eingehalten werden sollen.
Die maximale Kabellänge und der maximale
Kabelquerschnitt sind im Abschnitt "Technische Daten"
angegeben.
Die ggf. vorhandene Motorkabelabschirmung muß mit
dem Schirmabschluβbügel des Frequenzumrichters
(unten) und dem Motor verbunden werden.
Werden Steuerleitungen ohne Abschirmung verwendet,
können Signalstörungen auftreten. Normalerweise wird
der Frequenzumrichter durch eine solche Störung nicht
beeinflußt.
For the North American market
CAUTION:
It is the responsibility of the user or person installing the
drive to provide proper grounding and branch circuit
protection for incoming power and motor overload
according to National Electrical Codes (NEC) and local
codes.
The Electronic Thermal Relay (ETR) in UL listed VLT's
provides class 20 motor overload protection in
accordance with NEC in single motor applications,
when parameter 315 is set for Trip and parameter
, L
und L
107 is set for nominal motor rated (nameplate) current.
1
2
3
MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
