Elektrische Installation (Fortsetzung)

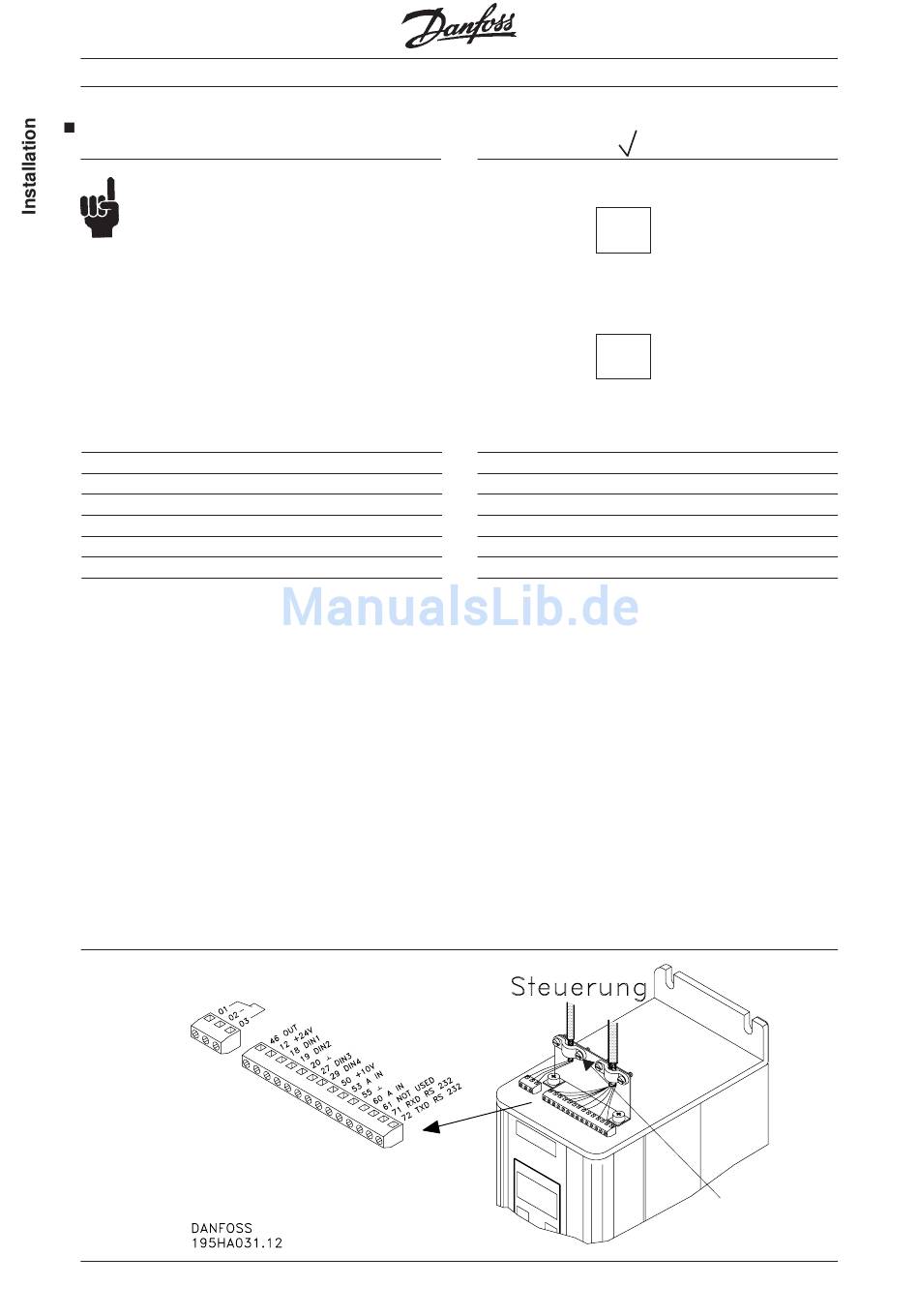

Schritt 4 Steuerleitungen
Die Steuerleitungen müssen abgeschirmt sein,
um die genannten EMV-Spezifikationen für Emission zu
erfüllen. Die Abschirmung der Steuerleitungen an
Klemme 61 (Erdung) anschließen.
Max. Querschnitt für Steuerleitungen:
Netzversorgung 1phasig 220/230/240 V
3phasig 208/220/230/240 V
VLT 2010 Max. 1,5 mm
VLT 2015 Max. 1,5 mm
VLT 2020 Max. 1,5 mm
VLT 2030 Max. 1,5 mm
VLT 2040 Max. 1,5 mm
VLT 2050 Max. 1,5 mm
8
VLT
Bitte ankreuzen:
Netzversorgung
2 VLT 2020
2 VLT 2025
2 VLT 2030
2
VLT 2040
2 VLT 2050
2 VLT 2060
MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
®
Serie 2000
3phasig 380-460 V
Max. 1,5 mm
Max. 1,5 mm
Max. 1,5 mm
Max. 1,5 mm
Max. 1,5 mm
Max. 1,5 mm
2
2
2
2
2
2
Kabelentlastungsbügel
195H6129
