R-ISO ISOLATIONSWIDERSTAND
1. Mittels der Pfeiltasten (↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ )wählen Sie die Riso 500V
2. Setzen Sie den unteren Grenzwert (beziehen Sie sich auf Absatz 4.2). Wenn das
Ergebnis höher als oder gleich dem unteren Grenzwert ist, wird es als gut betrachtet
(nach Vervollständigung der Messung durch zwei kurze Piepser signalisiert).
3. Schalten Sie den TIMER an/aus, stellen Sie die Messzeit ein, falls der
TIMER/ZEITMESSER an ist.
4. Verbinden Sie die Prüfleitungen "R-ISO" mit dem Prüfobjekt.
5. Drücken Sie START, die TEST Led leuchtet auf und zeigt an, dass der Test ausgeführt
wird.
6. Drücken Sie STOP um die Messung zu beenden (oder warten Sie, bis der TIMER sie
beendet.
Schalten Sie die Prüfleitungen nicht während der Messung ab, der
Prüfschaltkreis könnte geladen geblieben sein, aufgrund von parasitären
Kapazitäten in der Installation, GEFÄHRLICHE SPANNUNG!
7. Wenn erforderlich speichern Sie das Ergebnis durch Drücken von SAVE.
8. Der Isolations-Widerstand, der unterer Grenzwert und die Dauer der Messung werden
gespeichert.
Beispiele:

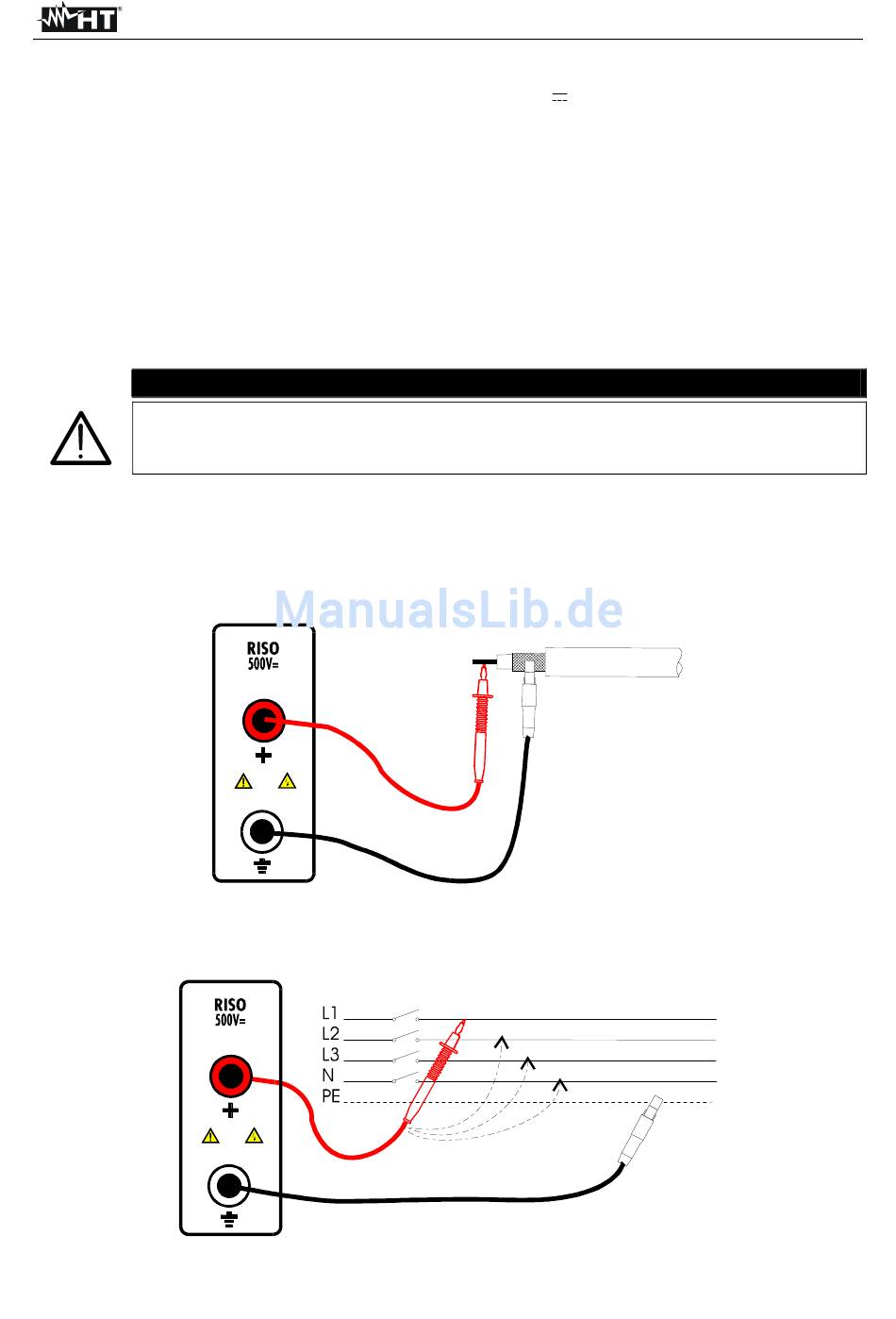

Abb. 3: Isolationsmessung am Koaxial-Kabels
Abb. 4: Isolationsmessung am Installations-Kabel
Funktion aus.
VORSICHT
DE - 13
FULLTEST 4050
