6. Einstellungen beim Erstflug

6.1 Spurlaufeinstellung

„Spurlaufeinstellung" beschreibt einen Einstellvorgang, bei dem die Einstellwinkel der Hauptro-
torblätter auf genau die gleichen Werte gebracht werden, so daß die Blätter im Betrieb exakt in
der selben Ebene laufen.
Ein nicht korrekter Spurlauf, bei dem die Blätter in unterschiedlichen Ebenen laufen, hat
starke Vibrationen des Modells im Fluge zur Folge.
Bei der Spurlaufeinstellung mindestens 5 Meter Sicherheitsabstand zum Modell halten!
Bei der Spurlaufeinstellung muß erkannt werden, welches Blatt höher und welches tiefer läuft.
Dazu werden die Blätter mit farbigem Klebeband markiert:

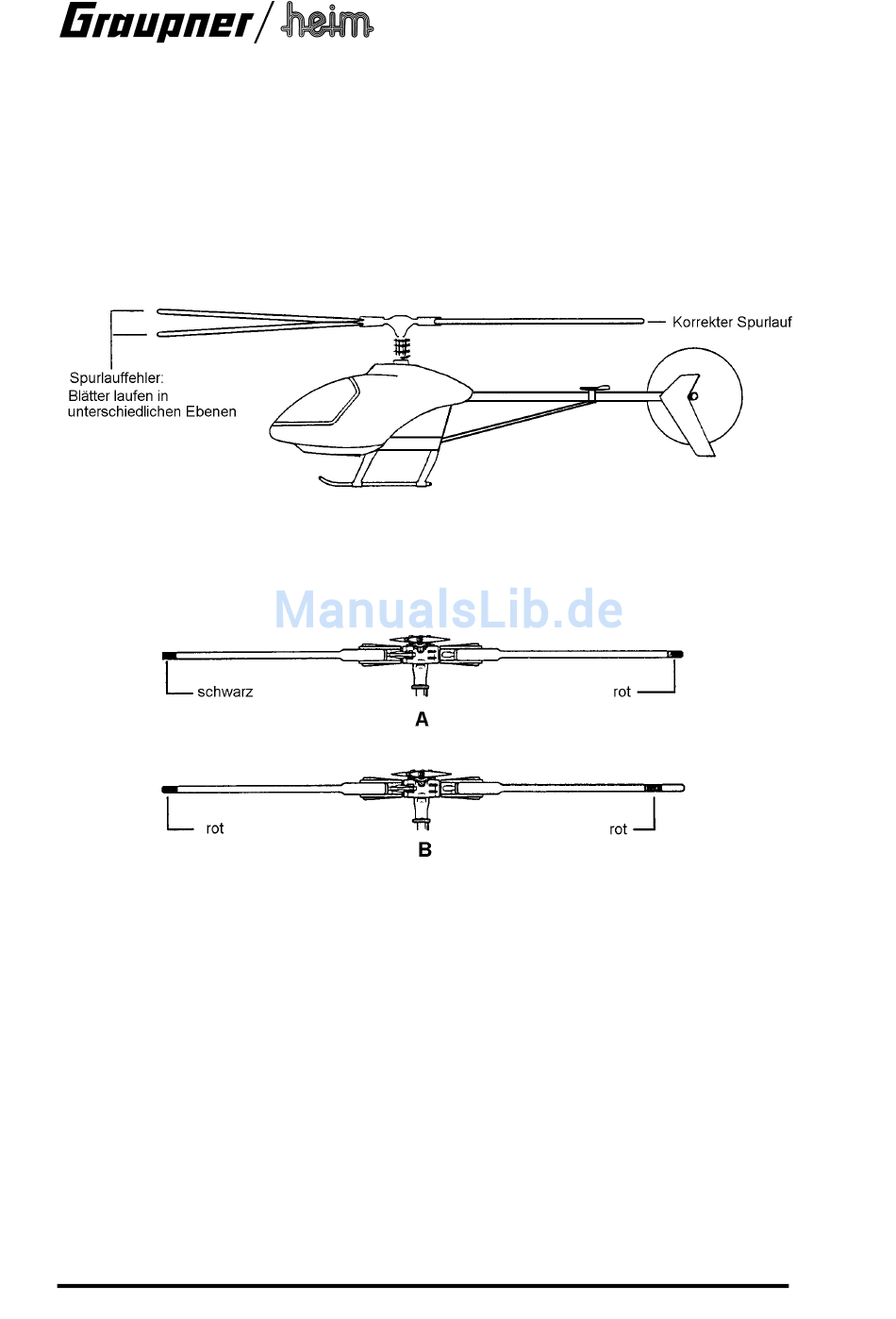

Hierbei gibt es zwei Möglichkeiten. Abb."A" zeigt die Verwendung von unterschiedlichen Farben
an den beiden Blättern; in Abb."B" wird die gleiche Farbe verwendet, doch wird das Klebeband
in unterschiedlichem Abstand vom Blattende angebracht.

Vorgehensweise bei der Spurlaufeinstellung

1. Wenn der Hubschrauber kurz vor dem Abheben ist, genau seitlich in die Rotorebene sehen.
2. Wenn die Rotorblätter in der selben Ebene laufen, ist keine Einstellung erforderlich; wenn je-
doch ein Blatt höher als das andere läuft, muß die Einstellung korrigiert werden.
3. Die Einstellung erfolgt durch Verdrehen der Kugelgelenke an beiden Enden der Gestänge
zwischen Taumelscheibe und Mischhebeln: Gelenke herausdrehen, um das Blatt höher lau-
fen zu lassen, hineindrehen, um es tiefer einzustellen.
