6. Réglages au cours du premier vol
6.1 Réglage du plan de rotation
Ce réglage consiste à régler l'angle d'incidence des pales du rotor précisément sur la même
valeur afin qu'elles tournent exactement sur le même niveau.

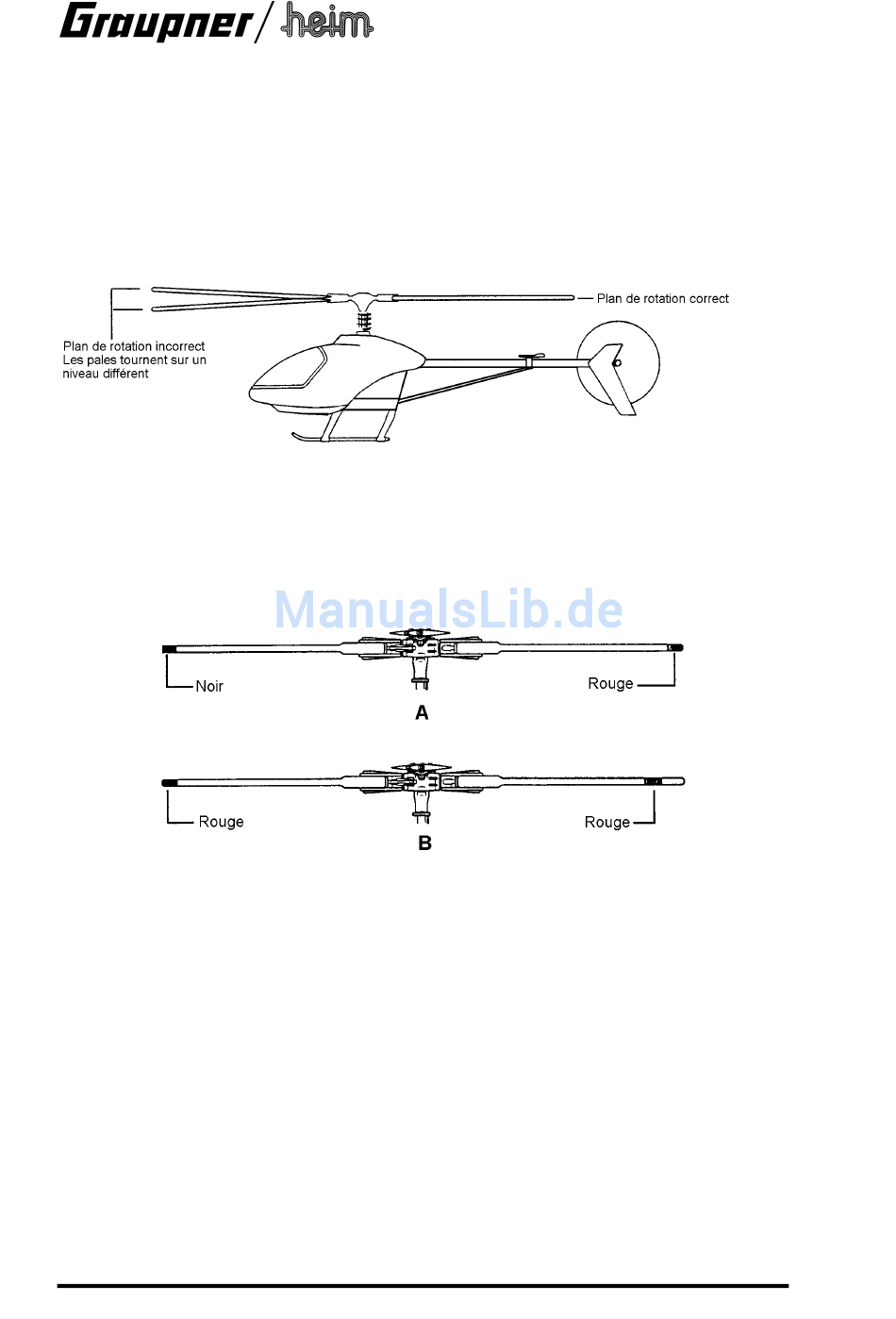

Un plan de rotation incorrectement réglé avec les pales tournant sur un niveau différent
à pour effet de provoquer de forte vibrations au modèle en vol.
Pour le réglage du plan de rotation, se tenir à une distance de sécurité d'au moins 5
mètres du modèle!
Pour effectuer le réglage, il faut déterminer quelle pale tourne le plus haut et quelle pale tourne
le plus bas. Pour cela, les pales seront repérées avec du ruban adhésif de couleur:
Il y a deux possibilités pour cela; la Fig. A montre l'utilisation de couleurs différentes sur les
deux pales, la Fig. B montre l'utilisation de la même couleur, mais les bandes adhésives sont
placées à une distance différente de l'extrémité de la pale.
Façon de procéder pour le réglage du plan de rotation
1. Lorsque l'hélicoptère est juste prêt à décoller, observer le plan de rotation du rotor
exactement latéralement.
2. Lorsque les pales tournent sur le même niveau, aucun réglage n'est nécessaire, mais
lorsqu'une pale tourne plus haut que l'autre, le réglage devra être corrigé.
3. Le réglage s'effectue en tournant la chape à rotule sur les deux extrémités de la tringlerie
entre le plateau cyclique et le levier de mixage: dévisser les chapes pour faire tourner la pale
plus haut, ou les visser pour la faire tourner plus bas.
