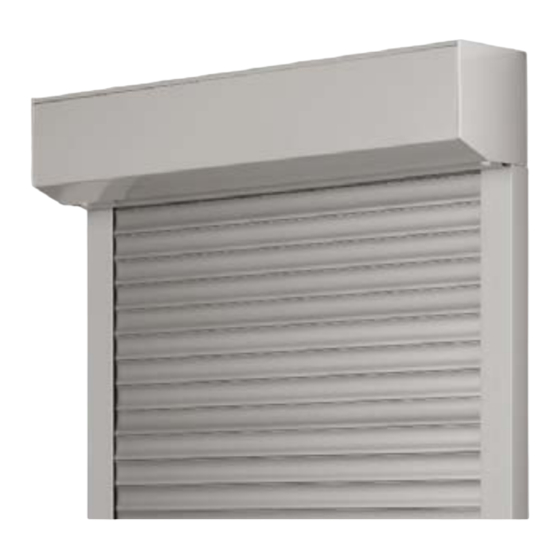

Isotra Vivera Technisches Handbuch

Aussenrollladen
Vorschau ausblenden Andere Handbücher für Vivera:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
TECHNISCHES HANDBUCH
AUSSENROLLLADEN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isotra Vivera

Inhaltszusammenfassung für Isotra Vivera

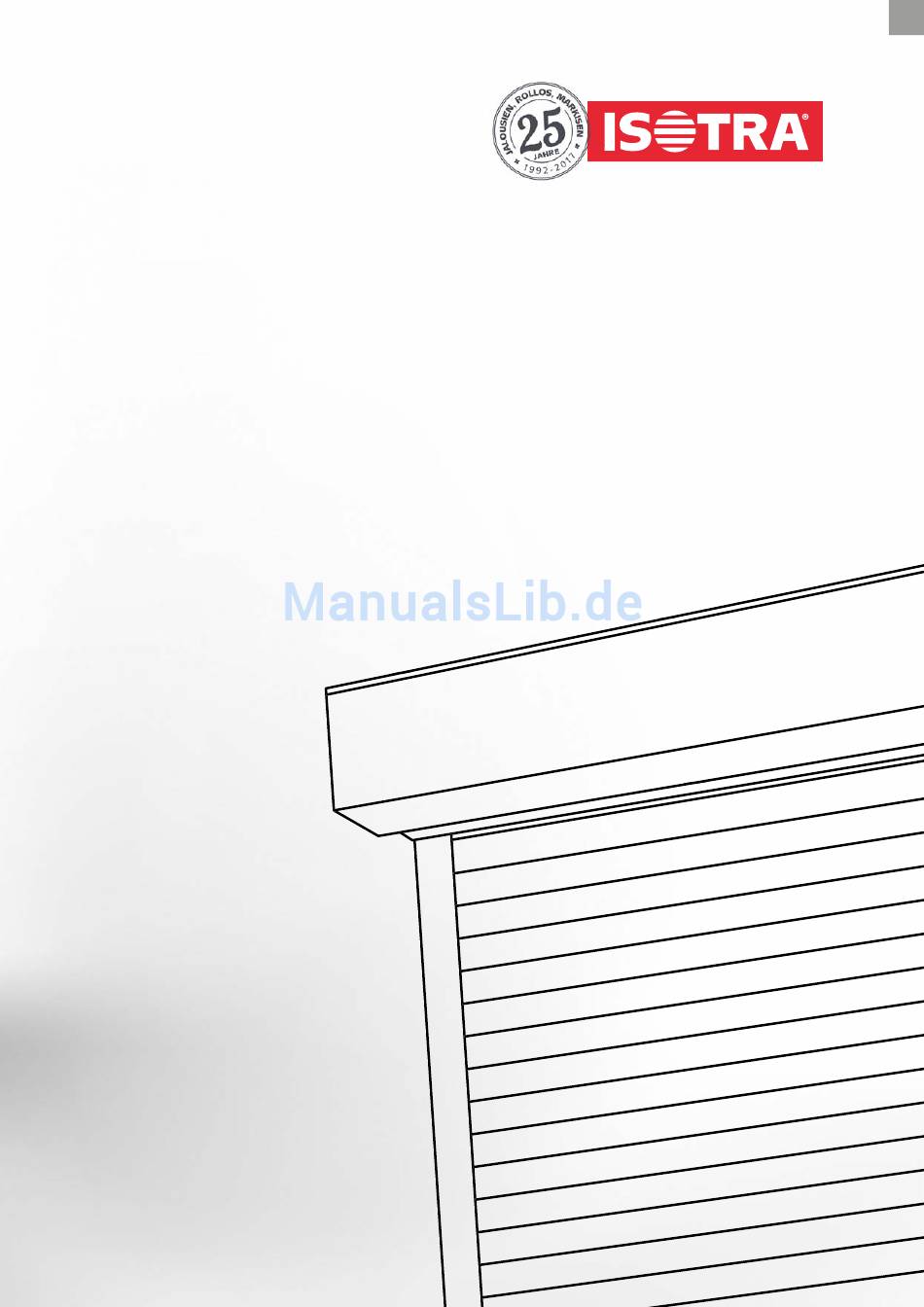

  • Seite 1 TECHNISCHES HANDBUCH AUSSENROLLLADEN...

  • Seite 2: Inhaltsverzeichnis

    Motoren Kasten Führungsleiste Lamelle Komponenten Marke mit langjähriger Tradition, unbegrenzte Investitionen in die eigene Entwicklung, Verwendung von Qualitätsmaterialien, technologische Reife, zuverlässige Arbeit von Hunderten von Mitarbeitern und viele andere Faktoren, die ein Ganzes bilden – das Endprodukt der Gesellschaft ISOTRA.

  • Seite 3: Produkt-Ce-Zeichen

    AUSSENROLLOS Produkt-CE-Zeichen Alle Aussenrollladen der Firma ISOTRA a.s. erfüllen der Standard ČSN EN 13659:2007 Europäische Konformitätszeichen CE – Markierung auf Produkten: ISOTRA a.s. Bílovecká 2411/1, 746 01 Opava IČ: 47679191 EN 13659 Europäische Konformitätszeichen CE – Markierung auf den kommerziellen Begleitdokumenten: ISOTRA a.s.

  • Seite 4: Produkttoleranzen

    PRODUKTTOLERANZEN Hersteller: ISOTRA a.s., Bílovecká 2411/1, 746 01 Opava, IČ: 47679191 Produkt: AUSSENROLLLÄDEN Diese Übersicht soll Ihnen helfen, zulässige Grenzmaße (Übereinstimmung/Nichtübereinstimmung) zu erkennen. Gleichzeitg soll Ihnen dieses Blatt bei der Argumentation gegen unberechtigte Kundenbeanstandungen behilfl ich sein. Aussenrollläden setzten sich aus einer großen Anzahl von Metall- und Textilelementen mit verschiedenen Materialeigen- schaften und Herstellungstoleranzen zusammen.
  • Seite 5 AUSSENROLLOS Vivera Hoher Grad der Abblendung und Geräuschminderung ▲ Komfort durch Motorbedienung möglich ▲ Geeignet für die Zusatzmontage an den Fensterrahmen ▲ oder an die Fassade Geeignet für das Verputzen unter die Fassade oder ▲ das Wärmeschutzsystem Aluminiumlamellen gefüllt mit PUR Schaum oder ▲...

  • Seite 6: Außenrollladen Vivera/Vivera-Sectra Grundlegende Produktspezifi Kation

    Außenrollladen Vivera/Vivera-Sectra Grundlegende Produktspezifi kation 4-55 4-55 4 - 55 4-55 4 - 55 PR0238 PR0426 ZP0008 PR0346 SC 136 PR0175 PR0352 PR0648/1 PR0648/2 PR0353 PR0648/3 PR0648/4 PR0354 PR0355 PR0136 PR0356 PR0357 4 - 55 4 - 55 PR0395 PR0059/01...
  • Seite 7 AUSSENROLLOS VIVERA 2-00330-XXXX-E Position Bezeichnung Abkürzung Zeichnungsnummer 4-55 Kasten Siehe Seite 33 2-00337-xxxx Manuelle Betätigung Siehe Manuelle Betätigung 2-00790-0000 60,62,63 Motoren GEIGER, SOMFY, BECKER Siehe Seite 31 Führung Siehe Führung 2-00791-0000 Führungleiste Siehe Seite 38 Panzer Siehe Panzer 2-00616-0000 Lamelle...
  • Seite 8 6,6 m 10 Nm 17ot./min. 4 min. 120 W IP44 7,8 m 20 Nm 17ot./min. 4 min. 160 W IP44 Technische parameter Vivera Aufwickeltabelle für 40 mm Welle Achtkant* M317 M328 RM37 MY442 Boxgröße Rollladenhöhe (mm) 1270 1390 1210 1600 1720...
  • Seite 9 AUSSENROLLOS Stakusit Montage des Rollladens gemeinsam mit dem Fenster als ein ▲ ganzes Element in die Fensteröffnung mit PUR-Schaum gefüllte Aluminiumlamellen oder ▲ Kunststofflamellen Füllung der Box mit einer Polyurethaneinlage ohne Licht ▲ Beschränkung und gleichzeitiger Anbringung über dem Fenster Revisionsklappe von innen ▲...

  • Seite 10: Außenrollladen Stakusit Grundlegende Produktspezifi Kation

    Außenrollladen Stakusit Grundlegende Produktspezifi kation 9-50 9-50 9-50 9-50 9-50 9-50 9-50 9-50 PR0648/1 PR0648/2 NRS0055 NRS0024 NRS0011 NRS0030 PR0102 PR0102 PR0099 NRS0051 NRS0008 NRS0069 PR0648/3 PR0648/4 9-50 9-50 PR0256 NRS0031 9-50 NRS0014 NRS0018 9-50 NRS0037 9-50 NRS0024 9-50 NRS0023 PR0143 PR0165 NRS0071...
  • Seite 11 AUSSENROLLOS STAKUSIT 2-00406-0000 Position Bezeichnung Abkürzung Zeichnungsnummer 9-50 Kasten Siehe Seite 31 2-00407-xxxx Manuelle Betätigung viz Manuelle Betätigung 2-00792-0000 60-62 Motoren GEIGER, SOMFY, BECKER Siehe Seite 29 Führung Siehe Führung 2-00791-0000 Führungleiste Siehe Seite 36 Panzer Siehe Panzer 2-00616-0000 Lamelle Siehe Seite 39 Komponenten Siehe Seite 40...
  • Seite 12 Admira Hoher Beschattungsgrad und Verminderung des ▲ Außenlärms, Die mit PUR-Schaum ausgefüllten Alu-Lamellen, ▲ Hermoregulations- und Schutzeffekt, ▲ Maximale garantierte Fläche 6,5 m ▲...

  • Seite 13: Außenrollladen Admira Grundlegende Produktspezifi Kation

    AUSSENROLLOS Außenrollladen Admira Grundlegende Produktspezifi kation 14-50 14-50 14-50 14-50 62,63 14-50 14-50 14-50 PR0238 PR0099 PR0060 PR0211 PR0002 PR0032 PR0648/1 PR0424 PR0176 PR0150 PR0453 PR0100 PR0648/2 PR0425 PR0177 PR0455 PR0061 PR0213 PR0003 PR0033 PR0062 PR0212 PR0004 PR00361 PR0648/3 PR0426 PR0178 PR0457 PR0063 PR0220...
  • Seite 14 ADMIRA 2-01375-0000 Position Bezeichnung Abkürzung Zeichnungsnummer 14-50 Kasten Siehe Seite 33 2-01376-XXXX Motoren SOMFY Siehe Seite 31 2-00534-0000 Manuelle Betätigung Siehe Manuelle Betätigung 2-00790-0000 Motoren GEIGER Siehe Seite 31 2-00565-0000 Motoren BECKER Siehe Seite 31 2-01297-0000 Führung / Führungleiste Siehe Seite 38 2-01378-0000 Panzer Siehe Seite 41...
  • Seite 15 AUSSENROLLOS Außenrollladen Vivera, Plasterax, Stakusit, Admira Ausmessung Rolladen mit Vorbaukasten Rolladen mit Aufsatzkasten Rolladen mit Putzträgerkasten Raumhöhe für die Anbringung des Kastens. Muss mit der tatsächlichen Höhe des Kastens verglichen werden. Die Bestellmaße sind Maße des fertigen Rolladens: Breite des Rolladens = X Höhe des Rolladens = Y...
  • Seite 16 Kontrolle Vor der Montage wird empfohlen, eine Kontrolle aller Teile bei der Warenanlieferung durchzuführen, dadurch werden eventuelle Probleme vermieden. Eventuelle Mängel, bzw. Anmerkungen bezüglich der Montage oder der Jalousie selbst sind an den Hersteller zu richten. Grundlegende Typen der Montage: Montagevorgang: 1.
  • Seite 17 AUSSENROLLOS Bedienung mit Motor: 9. Den Kabel vom Motor zur Verbindungsdose zuführen. Achtung: Die Kabel sind nach dem vom Motorlieferanten gelieferten Motorplan anzuschließen. Arbeiten mit den an Strom angeschlos- senen Komponenten müssen von geschulten Fachleuten durchgeführt werden. Während des Anschließens muss die ganze Stromleitung ohne Strom sein.

  • Seite 18: Montagevarianten

    Putz wird ein Streifen zu der Seitenwand mit einer Niete befestigt, der verputzt werden kann. Montagevarianten Rollladenmontagen Admira, Vivera, Sectra Montage A Montage am Fensterrahmen. Die Öffnung für die Durchführung der Betätigungsmechanismen in den Innenraum vorbereiten, je nach Betätigungsart eine Durchführung für die Schnur, die Kurbel oder das Stromkabel bereitstellen und der Rollladen in die untere Lage herablassen.
  • Seite 19 AUSSENROLLOS Rolladenmontage Vivera, Sectra - Unterputz Ausführung Montage A Montage am Fensterrahmen. Der Vorteil dieser Rollladen bes- teht in ihrer Verbergung unter dem Fassaden- oder Wärmedäm- mungssystem, das die Ästhetik des Gebäudes nicht stört. Die Box ist mit einer Verputzungsleiste mit Heraklit oder Polystyrol für das einfache Verputzen versehen.
  • Seite 20 Rollladenmontagen Admira, Vivera Montage B Rückmontage am Fensterrahmen. Die Box ist mit der Stirn am Fensterrahmen angeschraubt und die Führungen sind je nach Boxgröße vom Fenster entfernt. Die Öffnung für die Durchführung der Betätigungsmechanismen in den Innenraum vorbereiten, je nach Betätigungsart eine Durchführung für die Schnur, die Kurbel oder...
  • Seite 21 AUSSENROLLOS Schematische Schnitte für einzelne Betätigungsarten Mit dem Band betätigter Rollladen – Vertikalschnitt 23 23...
  • Seite 22 Mit dem Kurbelaufwickler betätigter Rollladen – Vertikalschnitt...
  • Seite 23 AUSSENROLLOS Mit der Kurbel betätigter Rollladen – Vertikalschnitt 56 56 41 41...
  • Seite 24 Kurbeldurchführung PR0186 6-002710-0000 45°-90° 12,5...
  • Seite 25 AUSSENROLLOS Mit der Feder und Motor betätigter Rollladen - Vertikalschnitt...

  • Seite 26: Außenrollladen In Den Sturz Heluz

    Außenrollladen für den Sturz HELUZ Grundlegende Produktspezifi kation 2-00528-0000-B Bedienung Band - es dient zum Heraufziehen und Herablassen der Rollladen. Das Band mit einer Breite von 22 mm grau. Motor - mit einem Drehmoment von 4 - 20 Nm wird eine Achtkantwelle mit einem Durchmesser von 40 mm oder 60 mm eingebaut. In Abhängigkeit von den Rollladenmaßen können nur mit einem Motor auch mehrere Rollladen gleichzeitig betätigt werden.
  • Seite 27 AUSSENROLLOS Außenrollladen für den Sturz HELUZ 2-00528-0000 Position Bezeichnung Abkürzung Zeichnungsnummer Motor Betätigung 2-00531-0000 Manuelle Betätigung 2-00532-0000 Al.Führungsschienefutteral RHE016 6-006565-0000 Al. Führungsschiene ohne Bürste RHE017/90 6-006566-0090 Bürste RHE015 6-006564-0000 120-180 Lamelle vz. str. 29 190,200 Spange PR0285 6-003139-0000 Schlussleiste PR0115 6-001858-xxxx Spange PR0285...
  • Seite 28 Ausmessung und Montage der Rollladen in den Sturz HELUZ Büchsen für die Führungsschienen können ins Isolationssandwich eingesenkt werden. Die Führungsschienen der Rollladen kann man eben- falls mittels der Halterungen an den Fensterrahmen befestigen. Bestückung der Rollladenbüchse mit der eingesenkten Führungsschiene- Standardmontage Rollladenbreite Führungsschiene Montageschaum...
  • Seite 29 AUSSENROLLOS Bestückung des Fensterahmens für die Rollladenmontage Der Abstand von der Außenziegelverblendung des Sturzes zum Außenteil des Fensterrahmens beträgt 220 mm. Dieser Abstand ist für die Rollladen- sowie Jalousienmontage identisch. Der Abstand von 165 mm ist für die Verwendung der eingefügten Isolation für die Rollladenmontage geeignet.
  • Seite 30 Einsenken der Komponenten bei der motorischen Betätigung Bei der Motorbetätigung ist der Elektromotor in der Rollladenwelle untergebracht. Hier wird weder der Aufwicklerkasten noch die Gurtdurch- führung aufgesetzt. Hier werden neben dem Sturz der Abzweigkasten, das Kabelhülsenrohr und gegebenenfalls die Schalterdose angebracht. Inmitten des Sturzes wird Kein Polystrol im Sturz ausschneiden! Abzweigkasten Bett aus Zementmörtel...

  • Seite 31: Motoren

    AUSSENROLLOS Motoren Motortyp- Somfy Bezeichnung Abkürzung Zeichnungsnummer Motor Oximo WT 10/17 PR0334 6-001532-0010 Motor Oximo WT 15/17 PR0335 6-001532-0015 Motor Oximo WT 6/17 PR0333 6-001532-0006 Motor Ilmo 60 WT 10/17 PR0410 6-006867-WT10 Motor Ilmo 60 WT 15/17 PR0411 6-006867-WT15 Motor Ilmo 60 WT 6/17 PR0409 6-006867-WT06 Motor Ilmo 60 S WT 6/17...
  • Seite 32 Einstellung der Endlagen bei den Motorantrieben Programmierung von OXIMO RTS Programmierung von ALTUS RTS mit dem Fernbediener RTS mit dem Fernbediener RTS Schalten Sie die Versorgungsspannung ein. Schalten Sie die Versorgungsspannung Auf dem Bediener wählen Sie sich den angeforderten Kanal. ein.
  • Seite 33 AUSSENROLLOS Rollgeformter Kasten (Vivera, Sectra, Stakusit, Admira) Rollgeformter Kasten, schräge 20° Rollgeformter Kasten, schräge 45° Vivera, Sectra, Stakusit Vivera, Sectra, Stakusit Größe Größe Admira Admira Größe Größe Rollgeformter Kasten, gerade Ausführung, schräge 90° Rollgeformter Kasten, viertelrunde Ausführung Vivera, Sectra, Stakusit Vivera, Sectra, Stakusit Größe...
  • Seite 34 Extrudierte Kasten (Vivera, Sectra, Stakusit) Kasten 20° EXT - Unter Kasten 20° EXT Größe Größe Kasten 45° EXT Kasten 90° EXT Größe Größe Kasten rund EXT Größe Hinweis: Diese extrudierte Kasten kann nicht für Aussenrollos ADMIRA verwendet werden.

  • Seite 35: Kasten

    AUSSENROLLOS Kasten GURTBAND 14mm SCHNUR BOX: 125, 138, 150, 165, 180, 205 BOX: 125, 138, 150, 165, 180, 205 Dicke: 1mm Durchlaufender Kasten -Doppelführungsschiene DOPPELT max. Breite = 4500 mm max. Höhe = 4350 mm max. Fläche = 5,8 m Durchlaufender Kasten-2x einfache Führungsschiene...
  • Seite 36 Rollläden mit integriertem Insektenschutzgitter-Kasten...
  • Seite 37 AUSSENROLLOS Rollläden mit integriertem Insektenschutzgitter-Unterputzkasten...

  • Seite 38: Führungsleiste

    Führungsleiste Führungsschiene A3 (6-001786-xxxx) Führungsschiene A4 (6-001788-xxxx) Hinweis: Diese Führungsleiste kann nicht für Aussenrollos ADMIRA verwendet werden. Führungsschiene A5 (6-002595-xxxx) Führungsschiene A3-ES (6-003879-xxxx) Führungsschiene A8-12 (6-002599-xxxx) Führungsschiene A8-20 (6-002600-xxxx) Hinweis: Hinweis: Diese Führungsleiste kann nicht für Aussenrollos ADMIRA Diese Führungsleiste kann nicht für Aussenrollos ADMIRA verwendet werden.
  • Seite 39 AUSSENROLLOS Führungsschiene A15 (6-001794-xxxx) Führungsschiene A20 (6-001926-xxxx) Hinweis: Diese Führungsleiste kann nicht für Aussenrol- Hinweis: Diese Führungsleiste kann nicht für Aussenrollos los ADMIRA verwendet werden. ADMIRA verwendet werden. Führungsschiene DF-A3 (6-002601-xxxx) Führungsschiene DF-A5 (6-001808-xxxx) Doppelführungsschiene-geteilt AF61(6-010682-xxxx) Einfache Führungsschiene-geteilt AF61 (6-010681-xxxx) (für Stakusit)) (für Stakusit) Hinweis: Diese Führungsleiste kann nicht für Aussenrollos...
  • Seite 40 Komponenten die Einbruchssicherheit erhöhen - Sicherheitselemente Führungsschiene mit Schlitz Runde Blende für die Führungsschiene A 3-ES (6-003879) FAR-ES (6-003880) Runde Blende für die Führungsschiene Winkel Endschiene (6-012001) FAG-ES (6-012000) Hinweis: Diese Sicherheitselemente kann nicht für Aussenrollos ADMIRA verwendet werden.

  • Seite 41: Lamelle

    Lamelle M317 M328 RM37 MY442 AR377 Vivera, Stakusit, Heluz Vivera, Stakusit, Heluz Vivera, Stakusit Vivera, Heluz Admira 43,3 Technische Daten (mm) M317 M328 RM37 MY442 AR377 Abdeckhöhe 36,6 Dicke Materialstärke 0,28 Gewicht 2,8 kg/m 2,6 kg/m 3,6 kg/m 2,85 Kg/m2 2,49 kg/m Max.

  • Seite 42: Komponenten

    Komponenten GurtwicklerPR0131 Gurteinlasswickler PR0133 6-001908-XXXX 6-001913-XXXX Farbe: weiß, braun Farbe: weiß, braun Gurthalbeinlasswickler PR0286 Schnurwickler PR0135 6-003640-XXXX 6-00191-XXXX Farbe: weiß, braun Farbe: weiß, braun Bandaufwickler für atypische Lösungen Metall 6-008071-0000 6-011360-0200...
  • Seite 43 Durchführungen Gurtdurchführung PL0146 Umlenkrolle für Schnur PR0148 6-001918-XXXX 6-001923-XXXX Schnurfarbe: weißgrau, braun Gurtfarbe: grau, braun Höhe 28 mm Höhe 18 mm Führungsschienenabdeckung ZP0011 Schnurleitfeder (100/200mm) PR0149 6-009203-0000 6-001922-0000 Farbe - weiß - braun - grau - beige - nougatbraun Anschlagstopper Federsicherung PR0102 6-001871-0000 A = 28mm...
  • Seite 44 Führungsschienen-Abschlüsse PR0432 Winkel für Unterputzkasten 6-011947-0000 Octoeasy Vorhang Einzelzelle PR0648/1 (6-013917-0000) Zweiteiliges PR0648/3 (6-013919-0000)
  • Seite 45 PVC Distanzunterlage zur Stabilisierung PR0430 Anschlagstopfen drehbar PR0291 6-001796-0000 6-006288-XXXX Farbe: weiß, schwarz Schlussleiste Standard Schlussleiste PR0431 Schlussleiste - für verdeckten Anschlag PR0115 6-010977-XXXX 6-001858-XXXX Schlussleiste für Admira Schlussleiste ES9x45RI Schlussleiste ES9x45I Schlussleiste ESU9x35I (6-014296-xxxx) (6-014297-xxxx) (6-014298-xxxx...
  • Seite 46 Teleskopish Kantwelle (40mm Welle) X.A229040100 Teleskopish Kantwelle (60mm Welle) PR0206 6-001878-0000 6-001878-0060 Doppelwellenbolzen Kurbelgestänge (120/130/140/150/160mm) 6-010973-0000 6-001883-0000 6-002704-0000 6-002706-0000 6-002707-0000 6-002708-0000 Farbe: weiß Zylinderschloss PR0207 Nut in der Führungsschiene für Zylinderschloss 6-002131-0000...
  • Seite 47 Noten...
  • Seite 48 Noten...
  • Seite 49 Noten...
  • Seite 50 Noten...
  • Seite 51 AUSSENROLLOS...
  • Seite 52 ISOTRA a.s. ISOTRA Partner Bílovecká 2411/1, 746 01 Opava Tschechische Republik Tel.: +420 553 685 111 Fax: +420 553 685 110 E-mail: isotra@isotra.cz www.isotra-jalousien.de Ausgabe: 04/2017 ü ü ä ä...
