Isotra SYSTEM 25 Anleitung Zur Ausmessung Und Montage

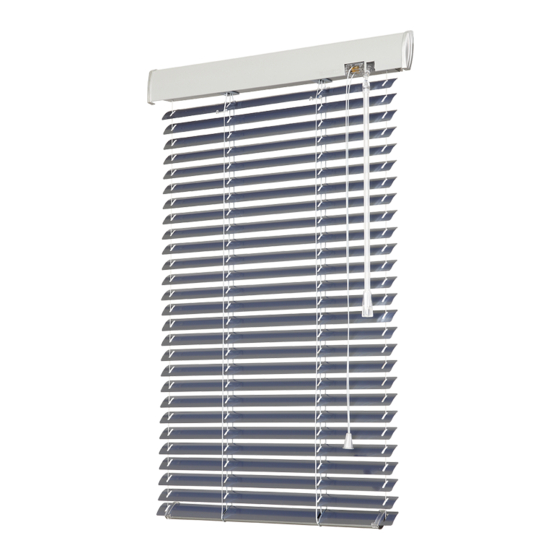

SYSTEM 25
1. AUSMESSUNG

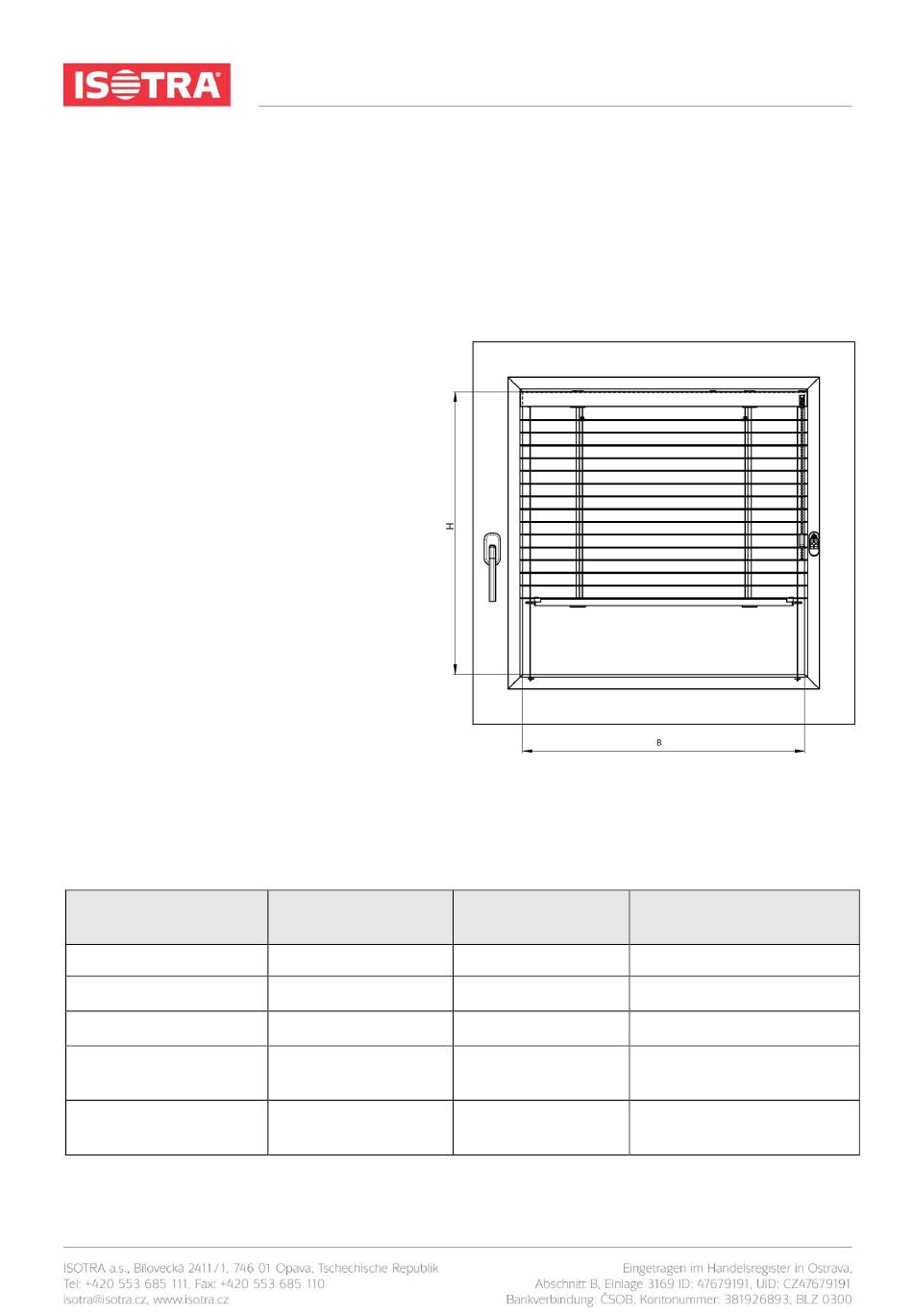

Die Breite und Höhe der Jalousie wird folgendermaßen gemessen:
B (Breite) Die Breite wird dicht am Glas von
der linken Innenkante der Glasleiste zu der
rechten Innenkante der Glasleiste samt der
eventuellen Gummi- oder Silikondichtung
gemessen. Die Messung erfolgt an drei
Punkten des Fensterflügels: oben, in der
Mitte und unten,
Bestellung der Jalousie wird das geringste
gemessene Maß genommen. Die Breite der
Jalousie SYSTEM25 ist in Tabelle, mit
Toleranz von ± 1 mm hergestellt. Maße
außerhalb der festgelegten Höchstgrenzen
müssen mit dem Hersteller besprochen
werden.
H (Höhe) wird ähnlich wie die Breite an drei
Punkten samt Dichtung gemessen. Diesmal wird jedoch das größte gemessen Maß genommen und
in das Bestellformular eingetragen. Die Höhe der Jalousie SYSTEM25 ist in Tabelle, mit Toleranz
von ± +20 mm hergestellt. Maße außerhalb der festgelegten Höchstgrenzen müssen ebenfalls mit
dem Hersteller besprochen werden.
Type of product
System25 (Schnur)
System25 (Kette)
System25 (Kurbel)
System25
Textilband (Motor)
System25
Schnur (Motor)
Ausgabedatum: 22.2.2023
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
zur Herstellung und
Breite (von – bis)
[mm]
300 – 2000
300 – 2000
300 – 2000
400 – 2000
600 - 2000
Höhe (von – bis)
[mm]
300 – 2200
300 – 2200
300 – 2200
300 – 2200
300 – 2200
Max. garantierte Fläche
2
[m ]
2,5
2,5
2,5
4,4
4,4
1
