A
B

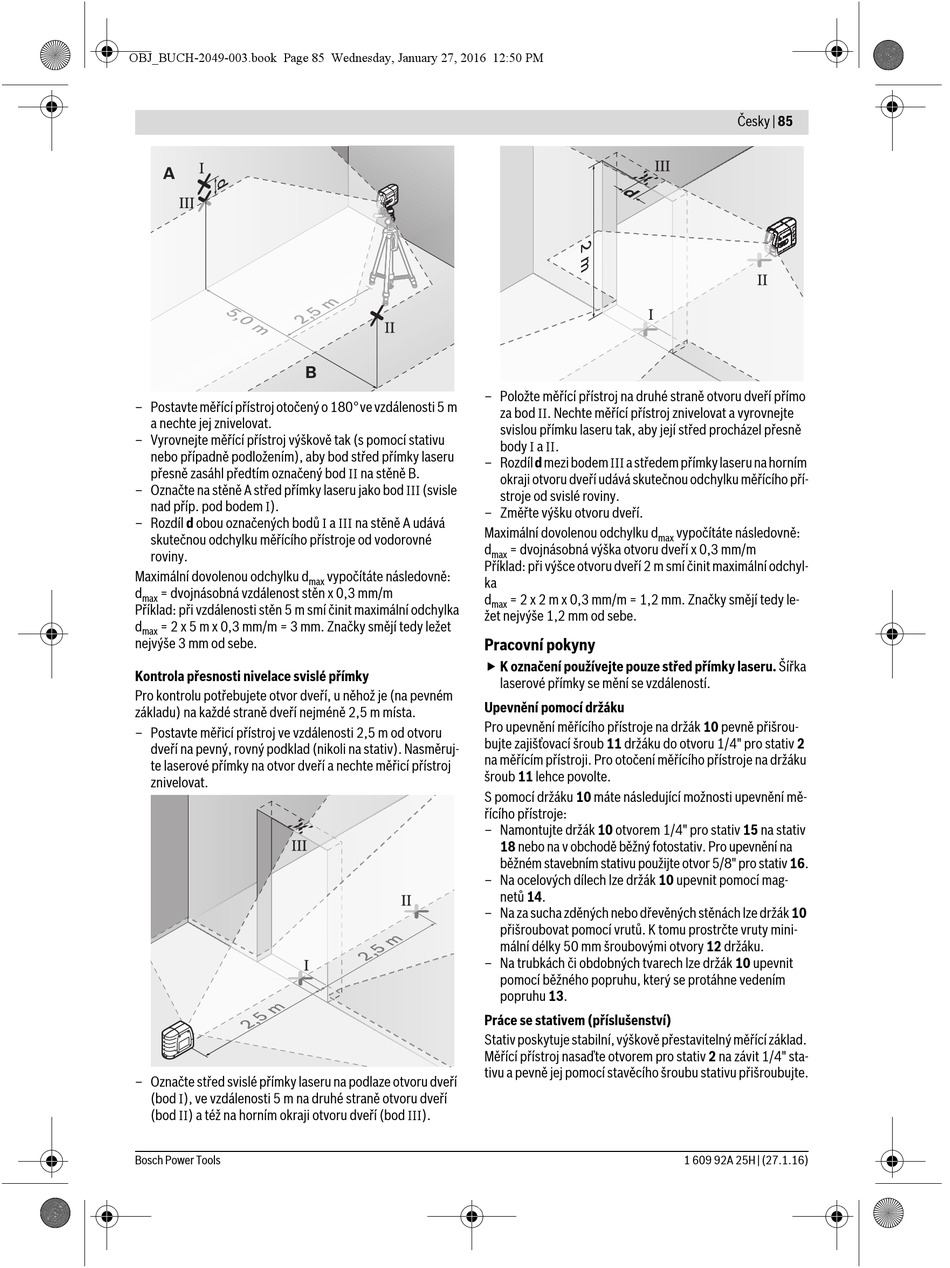

– Postavte měřící přístroj otočený o 180° ve vzdálenosti 5 m
a nechte jej znivelovat.
– Vyrovnejte měřící přístroj výškově tak (s pomocí stativu
nebo případně podložením), aby bod střed přímky laseru
přesně zasáhl předtím označený bod II na stěně B.
– Označte na stěně A střed přímky laseru jako bod III (svisle
nad příp. pod bodem I).
– Rozdíl d obou označených bodů I a III na stěně A udává
skutečnou odchylku měřícího přístroje od vodorovné
roviny.
Maximální dovolenou odchylku d
max
d = dvojnásobná vzdálenost stěn x 0,3 mm/m
max
Příklad: při vzdálenosti stěn 5 m smí činit maximální odchylka
d = 2 x 5 m x 0,3 mm/m = 3 mm. Značky smějí tedy ležet
max
nejvýše 3 mm od sebe.
Kontrola přesnosti nivelace svislé přímky
Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném
základu) na každé straně dveří nejméně 2,5 m místa.
– Postavte měřicí přístroj ve vzdálenosti 2,5 m od otvoru
dveří na pevný, rovný podklad (nikoli na stativ). Nasměruj-
te laserové přímky na otvor dveří a nechte měřicí přístroj
znivelovat.
– Označte střed svislé přímky laseru na podlaze otvoru dveří
(bod I), ve vzdálenosti 5 m na druhé straně otvoru dveří
(bod II) a též na horním okraji otvoru dveří (bod III).
Bosch Power Tools
– Položte měřící přístroj na druhé straně otvoru dveří přímo
za bod II. Nechte měřící přístroj znivelovat a vyrovnejte
svislou přímku laseru tak, aby její střed procházel přesně
body I a II.
– Rozdíl d mezi bodem III a středem přímky laseru na horním
okraji otvoru dveří udává skutečnou odchylku měřícího pří-
stroje od svislé roviny.
– Změřte výšku otvoru dveří.
Maximální dovolenou odchylku d
d
max
Příklad: při výšce otvoru dveří 2 m smí činit maximální odchyl-
vypočítáte následovně:
ka
d
max
žet nejvýše 1,2 mm od sebe.
Pracovní pokyny
 K označení používejte pouze střed přímky laseru. Šířka
laserové přímky se mění se vzdáleností.
Upevnění pomocí držáku
Pro upevnění měřícího přístroje na držák 10 pevně přišrou-
bujte zajišťovací šroub 11 držáku do otvoru 1/4" pro stativ 2
na měřícím přístroji. Pro otočení měřícího přístroje na držáku
šroub 11 lehce povolte.
S pomocí držáku 10 máte následující možnosti upevnění mě-
řícího přístroje:
– Namontujte držák 10 otvorem 1/4" pro stativ 15 na stativ
18 nebo na v obchodě běžný fotostativ. Pro upevnění na
běžném stavebním stativu použijte otvor 5/8" pro stativ 16.
– Na ocelových dílech lze držák 10 upevnit pomocí mag-
netů 14.
– Na za sucha zděných nebo dřevěných stěnách lze držák 10
přišroubovat pomocí vrutů. K tomu prostrčte vruty mini-
mální délky 50 mm šroubovými otvory 12 držáku.
– Na trubkách či obdobných tvarech lze držák 10 upevnit
pomocí běžného popruhu, který se protáhne vedením
popruhu 13.
Práce se stativem (příslušenství)
Stativ poskytuje stabilní, výškově přestavitelný měřící základ.
Měřící přístroj nasaďte otvorem pro stativ 2 na závit 1/4" sta-
tivu a pevně jej pomocí stavěcího šroubu stativu přišroubujte.
vypočítáte následovně:
max
= dvojnásobná výška otvoru dveří x 0,3 mm/m
= 2 x 2 m x 0,3 mm/m = 1,2 mm. Značky smějí tedy le-
