A
180°

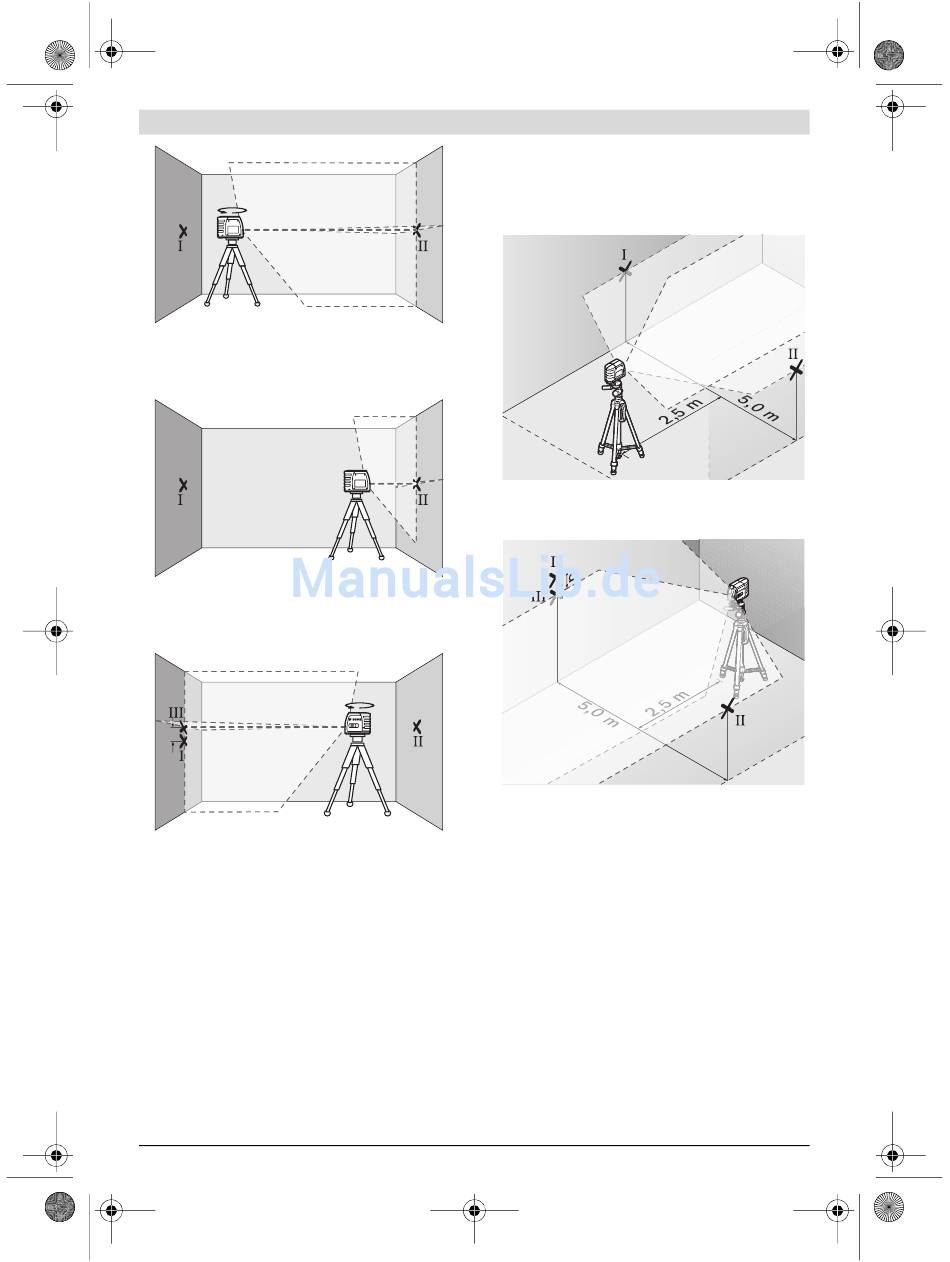

– Ölçme cihazını 180° döndürün, nivelmana bırakın ve karşı
taraftaki B duvarındaki noktayı işaretleyin (Nokta II).
– Ölçme cihazını döndürmeden – B duvarının – yakınına
yerleştirin ve nivelmana bırakın.
A
– Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yardı-
mı ile veya altını besleyerek), lazer ışınlarının kesişme nok-
tası B duvarı üzerinde daha önce işaretlenmiş bulunan nok-
ta II'ye gelsin.
A
d
– Yüksekliğini değiştirmeden ölçme cihazını 180° çevirin. Ci-
hazı A duvarına öyle doğrultun ki, dikey lazer ışını işaretlen-
miş bulunan nokta I'den geçsin. Ölçme cihazının nivelma-
nını yaptırın ve lazer ışınlarının A duvarındaki kesişme nok-
tasını işaretleyin (Nokta III).
– A duvarında işaretlenmiş bulunan I ve III iki noktaları ara-
sındaki d farkı ölçme cihazının gerçek yükseklik sapmasını
verir.
Müsaade edilen maksimum d sapmasını şöyle hesaplayabilir-
siniz:
d = duvarlar arasındaki mesafenin iki katı x 0,3 mm/m
max
Örnek: Duvarlar arasındaki mesafe 5 m ise maksimum sapma
d = 2 x 5 m x 0,3 mm/m = 3 mm olmalıdır. Buna göre işa-
max
retler birbirinden en fazla 3 mm uzaklıkta olmalıdır.
Bosch Power Tools
Yatay çizginin nivelman hassaslığının kontrolü
Kontrol için yaklaşık 5 x 5 m'lik boş bir alana ihtiyacınız vardır.
B
– Ölçme cihazını A ve B duvarları ortasında mesnede veya
sehpaya yerleştirin veya sağlam düz bir zemine yerleştirin.
Ölçme cihazının nivelman yapmasını bekleyin.
B
– Ölçme cihazından 2,5 m uzaklıktan her iki duvardaki lazer
çizgisinin ortasını işaretleyin (A duvarındaki nokta I ve B
duvarındaki nokta II).
A
B
180°
– Ölçme cihazını 180° döndürerek 5 m uzaklığa yerleştirin
ve nivelmana bırakın.
– Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yardı-
mı ile veya altını besleme ile), lazer ışının ortası B duvarın-
da daha önce işaretlenmiş bulunan nokta II'ye gelsin.
– A duvarında lazer çizgisinin ortasını nokta III olarak işaret-
leyin (nokta I'in üstünde veya alt 1nda dik).
– A duvarında işaretlenmiş bulunan I ve III noktaları arasıda-
ki d farkı ölçme cihazının yataylıktan gösterdiği gerçek sap-
mayı verir.
Müsaade edilen maksimum d sapmasını şöyle hesaplayabilir-
siniz:
d = duvarlar arasındaki mesafenin iki katı x 0,3 mm/m
max
Örnek: Duvarlar arasındaki mesafe 5 m ise maksimum sapma
d = 2 x 5 m x 0,3 mm/m = 3 mm olmalıdır. Buna göre işa-
max
retler birbirinden en fazla 3 mm uzaklıkta olmalıdır.
A
B
