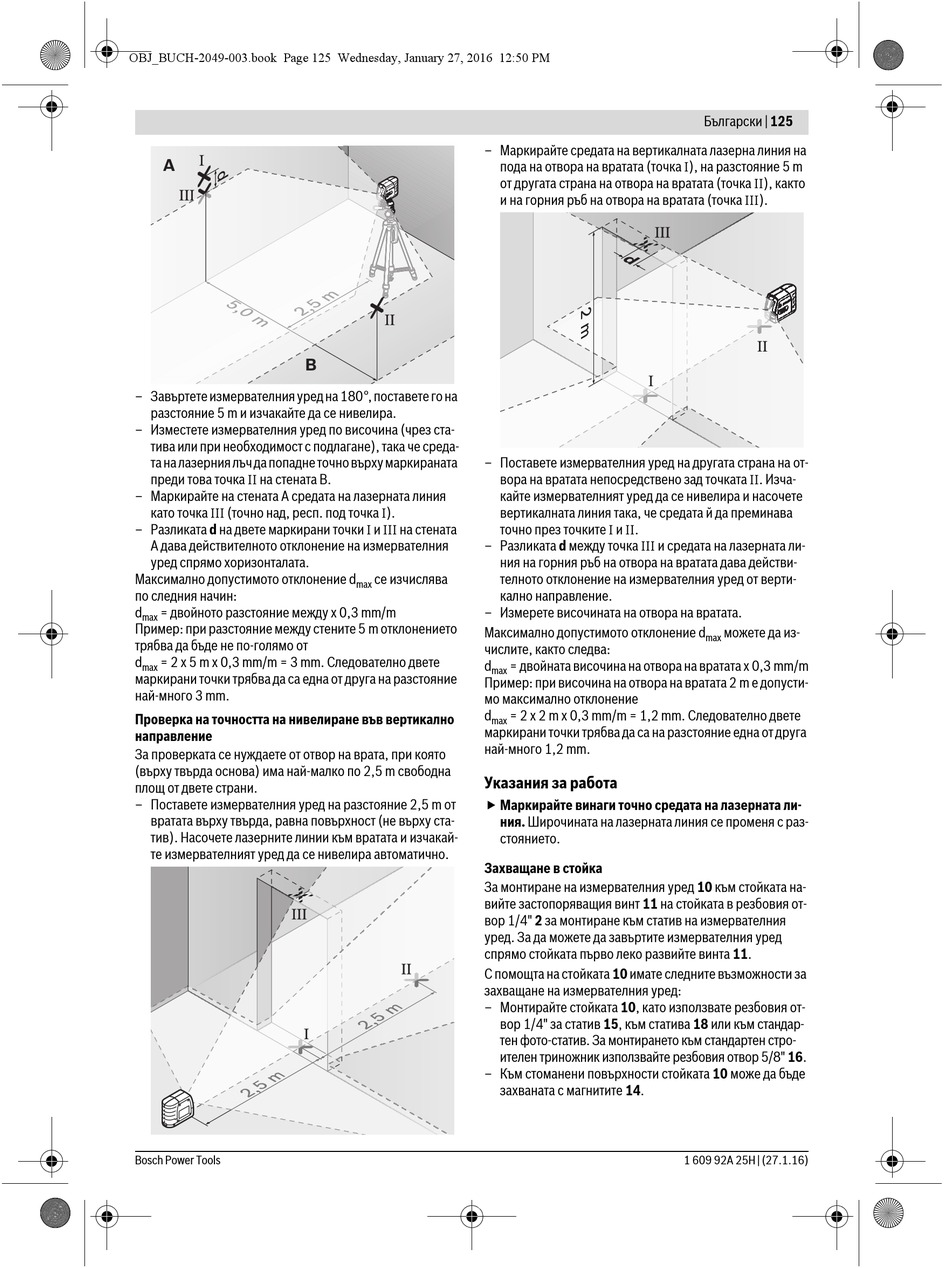

– Завъртете измервателния уред на 180°, поставете го на
разстояние 5 m и изчакайте да се нивелира.
– Изместете измервателния уред по височина (чрез ста-
тива или при необходимост с подлагане), така че среда-
та на лазерния лъч да попадне точно върху маркираната
преди това точка II на стената B.
– Маркирайте на стената А средата на лазерната линия
като точка III (точно над, респ. под точка I).
– Разликата d на двете маркирани точки I и III на стената
А дава действителното отклонение на измервателния
уред спрямо хоризонталата.
Максимално допустимото отклонение d
по следния начин:
d = двойното разстояние между x 0,3 mm/m
max
Пример: при разстояние между стените 5 m отклонението
трябва да бъде не по-голямо от
d = 2 x 5 m x 0,3 mm/m = 3 mm. Следователно двете
max
маркирани точки трябва да са една от друга на разстояние
най-много 3 mm.
Проверка на точността на нивелиране във вертикално
направление
За проверката се нуждаете от отвор на врата, при която
(върху твърда основа) има най-малко по 2,5 m свободна
площ от двете страни.
– Поставете измервателния уред на разстояние 2,5 m от
вратата върху твърда, равна повърхност (не върху ста-
тив). Насочете лазерните линии към вратата и изчакай-
те измервателният уред да се нивелира автоматично.
Bosch Power Tools
– Маркирайте средата на вертикалната лазерна линия на
пода на отвора на вратата (точка I), на разстояние 5 m
от другата страна на отвора на вратата (точка II), както
и на горния ръб на отвора на вратата (точка III).
– Поставете измервателния уред на другата страна на от-
вора на вратата непосредствено зад точката II. Изча-
кайте измервателният уред да се нивелира и насочете
вертикалната линия така, че средата й да преминава
точно през точките I и II.
– Разликата d между точка III и средата на лазерната ли-
ния на горния ръб на отвора на вратата дава действи-
се изчислява телното отклонение на измервателния уред от верти-
max
кално направление.
– Измерете височината на отвора на вратата.
Максимално допустимото отклонение d
числите, както следва:
d = двойната височина на отвора на вратата x 0,3 mm/m
max
Пример: при височина на отвора на вратата 2 m е допусти-
мо максимално отклонение
d = 2 x 2 m x 0,3 mm/m = 1,2 mm. Следователно двете
max
маркирани точки трябва да са на разстояние една от друга
най-много 1,2 mm.
Указания за работа
 Маркирайте винаги точно средата на лазерната ли-
ния. Широчината на лазерната линия се променя с раз-
стоянието.
Захващане в стойка
За монтиране на измервателния уред 10 към стойката на-
вийте застопоряващия винт 11 на стойката в резбовия от-
вор 1/4" 2 за монтиране към статив на измервателния
уред. За да можете да завъртите измервателния уред
спрямо стойката първо леко развийте винта 11.
С помощта на стойката 10 имате следните възможности за
захващане на измервателния уред:
– Монтирайте стойката 10, като използвате резбовия от-
вор 1/4" за статив 15, към статива 18 или към стандар-
тен фото-статив. За монтирането към стандартен стро-
ителен триножник използвайте резбовия отвор 5/8" 16.
– Към стоманени повърхности стойката 10 може да бъде
захваната с магнитите 14.
Български | 125
можете да из-
max
1 609 92A 25H | (27.1.16)
