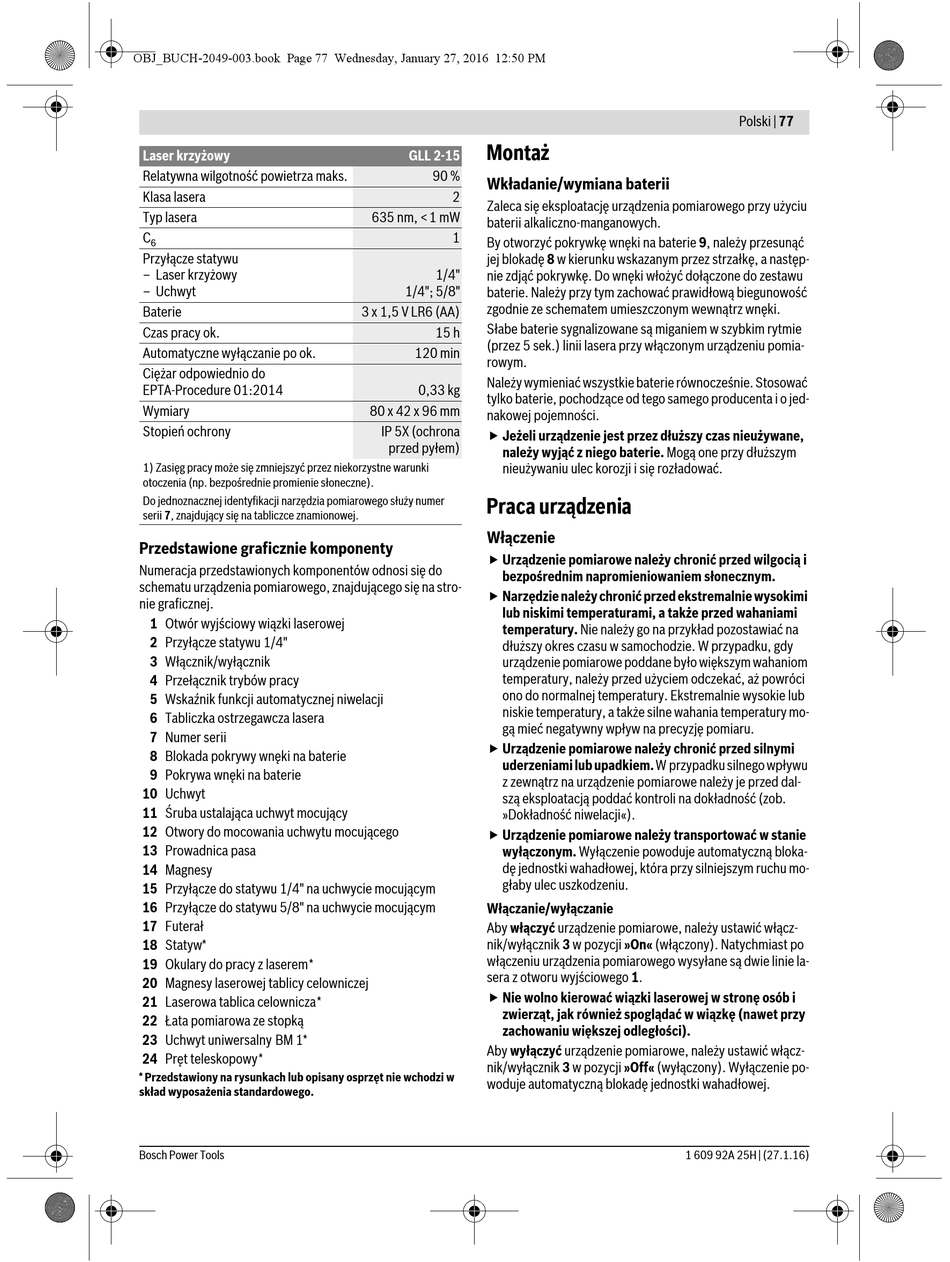

OBJ_BUCH-2049-003.book Page 77 Wednesday, January 27, 2016 12:50 PM
Laser krzyżowy
Relatywna wilgotność powietrza maks.
Klasa lasera
Typ lasera
C
6
Przyłącze statywu
– Laser krzyżowy
– Uchwyt
Baterie
Czas pracy ok.
Automatyczne wyłączanie po ok.
Ciężar odpowiednio do
EPTA-Procedure 01:2014
Wymiary
Stopień ochrony
1) Zasięg pracy może się zmniejszyć przez niekorzystne warunki
otoczenia (np. bezpośrednie promienie słoneczne).
Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer
serii 7, znajdujący się na tabliczce znamionowej.
Przedstawione graficznie komponenty
Numeracja przedstawionych komponentów odnosi się do
schematu urządzenia pomiarowego, znajdującego się na stro-
nie graficznej.
1 Otwór wyjściowy wiązki laserowej
2 Przyłącze statywu 1/4"
3 Włącznik/wyłącznik
4 Przełącznik trybów pracy
5 Wskaźnik funkcji automatycznej niwelacji
6 Tabliczka ostrzegawcza lasera
7 Numer serii
8 Blokada pokrywy wnęki na baterie
9 Pokrywa wnęki na baterie
10 Uchwyt
11 Śruba ustalająca uchwyt mocujący
12 Otwory do mocowania uchwytu mocującego
13 Prowadnica pasa
14 Magnesy
15 Przyłącze do statywu 1/4" na uchwycie mocującym
16 Przyłącze do statywu 5/8" na uchwycie mocującym
17 Futerał
18 Statyw*
19 Okulary do pracy z laserem*
20 Magnesy laserowej tablicy celowniczej
21 Laserowa tablica celownicza*
22 Łata pomiarowa ze stopką
23 Uchwyt uniwersalny BM 1*
24 Pręt teleskopowy*
* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w
skład wyposażenia standardowego.
Bosch Power Tools
Montaż
GLL 2-15
90 %
Wkładanie/wymiana baterii
2
Zaleca się eksploatację urządzenia pomiarowego przy użyciu
635 nm, <1 mW
baterii alkaliczno-manganowych.
1
By otworzyć pokrywkę wnęki na baterie 9, należy przesunąć
jej blokadę 8 w kierunku wskazanym przez strzałkę, a następ-
1/4"
nie zdjąć pokrywkę. Do wnęki włożyć dołączone do zestawu
1/4"; 5/8"
baterie. Należy przy tym zachować prawidłową biegunowość
zgodnie ze schematem umieszczonym wewnątrz wnęki.
3 x 1,5 V LR6 (AA)
Słabe baterie sygnalizowane są miganiem w szybkim rytmie
15 h
(przez 5 sek.) linii lasera przy włączonym urządzeniu pomia-
120 min
rowym.
Należy wymieniać wszystkie baterie równocześnie. Stosować
0,33 kg
tylko baterie, pochodzące od tego samego producenta i o jed-
80 x 42 x 96 mm
nakowej pojemności.
IP 5X (ochrona
 Jeżeli urządzenie jest przez dłuższy czas nieużywane,
przed pyłem)
należy wyjąć z niego baterie. Mogą one przy dłuższym
nieużywaniu ulec korozji i się rozładować.
Praca urządzenia
Włączenie
 Urządzenie pomiarowe należy chronić przed wilgocią i
bezpośrednim napromieniowaniem słonecznym.
 Narzędzie należy chronić przed ekstremalnie wysokimi
lub niskimi temperaturami, a także przed wahaniami
temperatury. Nie należy go na przykład pozostawiać na
dłuższy okres czasu w samochodzie. W przypadku, gdy
urządzenie pomiarowe poddane było większym wahaniom
temperatury, należy przed użyciem odczekać, aż powróci
ono do normalnej temperatury. Ekstremalnie wysokie lub
niskie temperatury, a także silne wahania temperatury mo-
gą mieć negatywny wpływ na precyzję pomiaru.
 Urządzenie pomiarowe należy chronić przed silnymi
uderzeniami lub upadkiem. W przypadku silnego wpływu
z zewnątrz na urządzenie pomiarowe należy je przed dal-
szą eksploatacją poddać kontroli na dokładność (zob.
»Dokładność niwelacji«).
 Urządzenie pomiarowe należy transportować w stanie
wyłączonym. Wyłączenie powoduje automatyczną bloka-
dę jednostki wahadłowej, która przy silniejszym ruchu mo-
głaby ulec uszkodzeniu.
Włączanie/wyłączanie
Aby włączyć urządzenie pomiarowe, należy ustawić włącz-
nik/wyłącznik 3 w pozycji »On« (włączony). Natychmiast po
włączeniu urządzenia pomiarowego wysyłane są dwie linie la-
sera z otworu wyjściowego 1.
 Nie wolno kierować wiązki laserowej w stronę osób i
zwierząt, jak również spoglądać w wiązkę (nawet przy
zachowaniu większej odległości).
Aby wyłączyć urządzenie pomiarowe, należy ustawić włącz-
nik/wyłącznik 3 w pozycji »Off« (wyłączony). Wyłączenie po-
woduje automatyczną blokadę jednostki wahadłowej.
