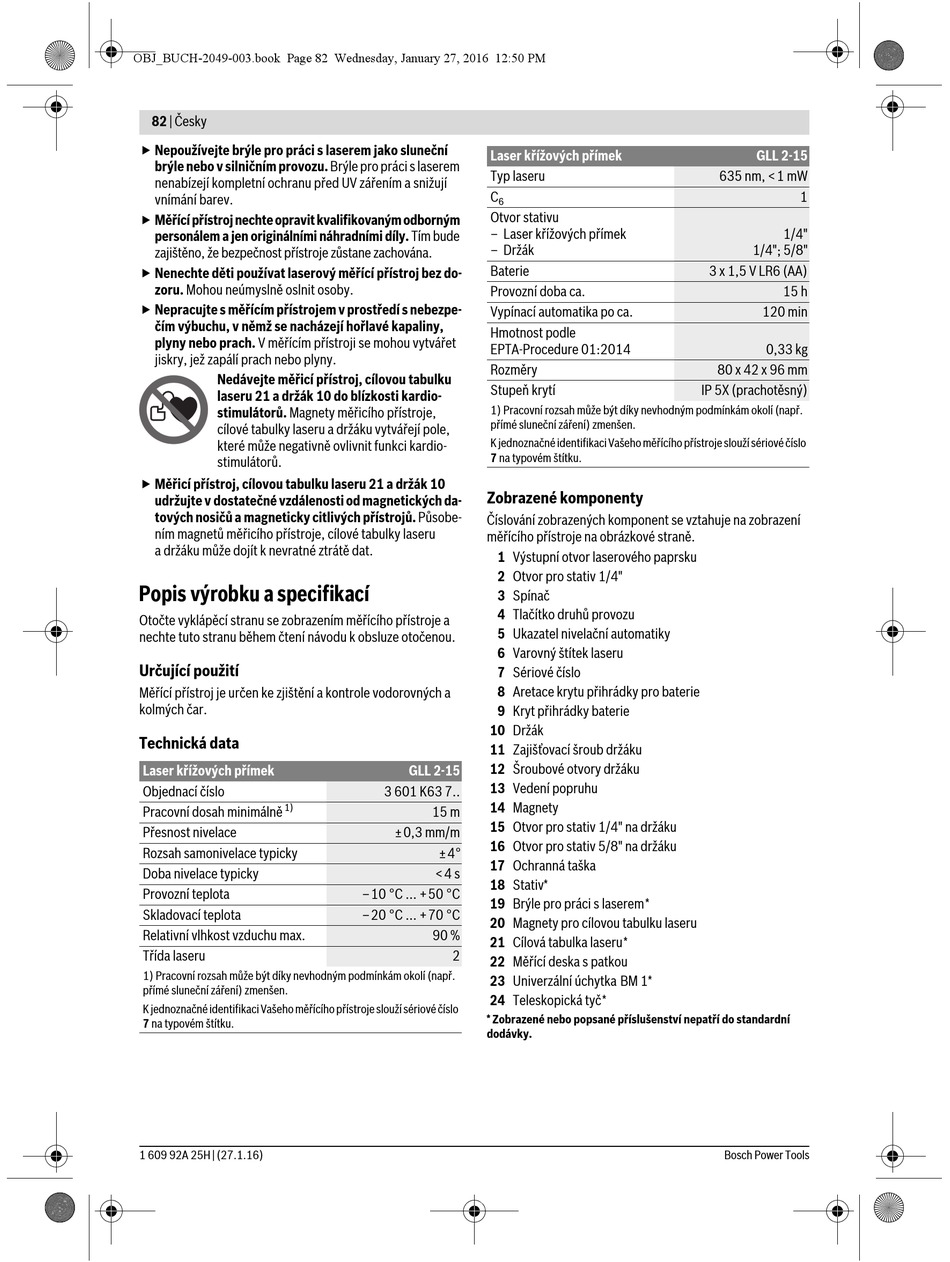

82 | Česky
 Nepoužívejte brýle pro práci s laserem jako sluneční
brýle nebo v silničním provozu. Brýle pro práci s laserem
nenabízejí kompletní ochranu před UV zářením a snižují
vnímání barev.
 Měřící přístroj nechte opravit kvalifikovaným odborným
personálem a jen originálními náhradními díly. Tím bude
zajištěno, že bezpečnost přístroje zůstane zachována.
 Nenechte děti používat laserový měřící přístroj bez do-
zoru. Mohou neúmyslně oslnit osoby.
 Nepracujte s měřícím přístrojem v prostředí s nebezpe-
čím výbuchu, v němž se nacházejí hořlavé kapaliny,
plyny nebo prach. V měřícím přístroji se mohou vytvářet
jiskry, jež zapálí prach nebo plyny.
Nedávejte měřicí přístroj, cílovou tabulku
laseru 21 a držák 10 do blízkosti kardio-
stimulátorů. Magnety měřicího přístroje,
cílové tabulky laseru a držáku vytvářejí pole,
které může negativně ovlivnit funkci kardio-
stimulátorů.
 Měřicí přístroj, cílovou tabulku laseru 21 a držák 10
udržujte v dostatečné vzdálenosti od magnetických da-
tových nosičů a magneticky citlivých přístrojů. Působe-
ním magnetů měřicího přístroje, cílové tabulky laseru
a držáku může dojít k nevratné ztrátě dat.
Popis výrobku a specifikací
Otočte vyklápěcí stranu se zobrazením měřícího přístroje a
nechte tuto stranu během čtení návodu k obsluze otočenou.
Určující použití
Měřící přístroj je určen ke zjištění a kontrole vodorovných a
kolmých čar.
Technická data
Laser křížových přímek
Objednací číslo
1)
Pracovní dosah minimálně
Přesnost nivelace
Rozsah samonivelace typicky
Doba nivelace typicky
Provozní teplota
Skladovací teplota
Relativní vlhkost vzduchu max.
Třída laseru
1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např.
přímé sluneční záření) zmenšen.
K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo
7 na typovém štítku.
1 609 92A 25H | (27.1.16)
Laser křížových přímek
Typ laseru
C
6
Otvor stativu
– Laser křížových přímek
– Držák
Baterie
Provozní doba ca.
Vypínací automatika po ca.
Hmotnost podle
EPTA-Procedure 01:2014
Rozměry
Stupeň krytí
1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např.
přímé sluneční záření) zmenšen.
K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo
7 na typovém štítku.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení
měřícího přístroje na obrázkové straně.
1 Výstupní otvor laserového paprsku
2 Otvor pro stativ 1/4"
3 Spínač
4 Tlačítko druhů provozu
5 Ukazatel nivelační automatiky
6 Varovný štítek laseru
7 Sériové číslo
8 Aretace krytu přihrádky pro baterie
9 Kryt přihrádky baterie
10 Držák
11 Zajišťovací šroub držáku
12 Šroubové otvory držáku
GLL 2-15
13 Vedení popruhu
3 601 K63 7..
14 Magnety
15 m
15 Otvor pro stativ 1/4" na držáku
±0,3 mm/m
16 Otvor pro stativ 5/8" na držáku
±4°
17 Ochranná taška
<4 s
18 Stativ*
–10 °C ... +50 °C
19 Brýle pro práci s laserem*
–20 °C ... +70 °C
20 Magnety pro cílovou tabulku laseru
90 %
21 Cílová tabulka laseru*
2
22 Měřící deska s patkou
23 Univerzální úchytka BM 1*
24 Teleskopická tyč*
* Zobrazené nebo popsané příslušenství nepatří do standardní
dodávky.
GLL 2-15
635 nm, <1 mW
1
1/4"
1/4"; 5/8"
3 x 1,5 V LR6 (AA)
15 h
120 min
0,33 kg
80 x 42 x 96 mm
IP 5X (prachotěsný)
