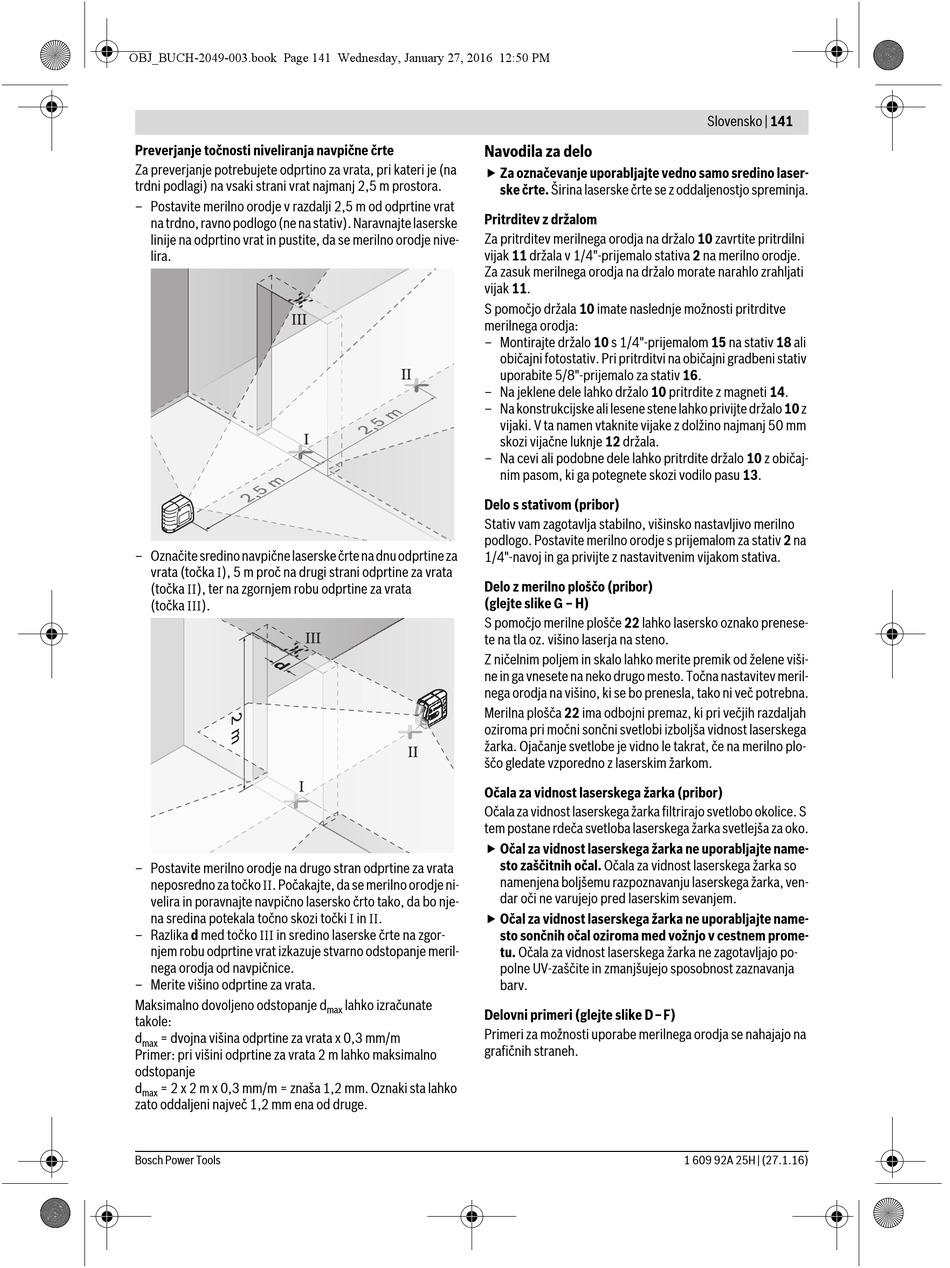

Preverjanje točnosti niveliranja navpične črte
Za preverjanje potrebujete odprtino za vrata, pri kateri je (na
trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.
– Postavite merilno orodje v razdalji 2,5 m od odprtine vrat
na trdno, ravno podlogo (ne na stativ). Naravnajte laserske
linije na odprtino vrat in pustite, da se merilno orodje nive-
lira.
– Označite sredino navpične laserske črte na dnu odprtine za
vrata (točka I), 5 m proč na drugi strani odprtine za vrata
(točka II), ter na zgornjem robu odprtine za vrata
(točka III).
– Postavite merilno orodje na drugo stran odprtine za vrata
neposredno za točko II. Počakajte, da se merilno orodje ni-
velira in poravnajte navpično lasersko črto tako, da bo nje-
na sredina potekala točno skozi točki I in II.
– Razlika d med točko III in sredino laserske črte na zgor-
njem robu odprtine vrat izkazuje stvarno odstopanje meril-
nega orodja od navpičnice.
– Merite višino odprtine za vrata.
Maksimalno dovoljeno odstopanje d
takole:
d = dvojna višina odprtine za vrata x 0,3 mm/m
max
Primer: pri višini odprtine za vrata 2 m lahko maksimalno
odstopanje
d = 2 x 2 m x 0,3 mm/m = znaša 1,2 mm. Oznaki sta lahko
max
zato oddaljeni največ 1,2 mm ena od druge.
Bosch Power Tools

Navodila za delo

 Za označevanje uporabljajte vedno samo sredino laser-
ske črte. Širina laserske črte se z oddaljenostjo spreminja.
Pritrditev z držalom
Za pritrditev merilnega orodja na držalo 10 zavrtite pritrdilni
vijak 11 držala v 1/4"-prijemalo stativa 2 na merilno orodje.
Za zasuk merilnega orodja na držalo morate narahlo zrahljati
vijak 11.
S pomočjo držala 10 imate naslednje možnosti pritrditve
merilnega orodja:
– Montirajte držalo 10 s 1/4"-prijemalom 15 na stativ 18 ali
običajni fotostativ. Pri pritrditvi na običajni gradbeni stativ
uporabite 5/8"-prijemalo za stativ 16.
– Na jeklene dele lahko držalo 10 pritrdite z magneti 14.
– Na konstrukcijske ali lesene stene lahko privijte držalo 10 z
vijaki. V ta namen vtaknite vijake z dolžino najmanj 50 mm
skozi vijačne luknje 12 držala.
– Na cevi ali podobne dele lahko pritrdite držalo 10 z običaj-
nim pasom, ki ga potegnete skozi vodilo pasu 13.
Delo s stativom (pribor)
Stativ vam zagotavlja stabilno, višinsko nastavljivo merilno
podlogo. Postavite merilno orodje s prijemalom za stativ 2 na
1/4"-navoj in ga privijte z nastavitvenim vijakom stativa.
Delo z merilno ploščo (pribor)
(glejte slike G – H)
S pomočjo merilne plošče 22 lahko lasersko oznako prenese-
te na tla oz. višino laserja na steno.
Z ničelnim poljem in skalo lahko merite premik od želene viši-
ne in ga vnesete na neko drugo mesto. Točna nastavitev meril-
nega orodja na višino, ki se bo prenesla, tako ni več potrebna.
Merilna plošča 22 ima odbojni premaz, ki pri večjih razdaljah
oziroma pri močni sončni svetlobi izboljša vidnost laserskega
žarka. Ojačanje svetlobe je vidno le takrat, če na merilno plo-
ščo gledate vzporedno z laserskim žarkom.
Očala za vidnost laserskega žarka (pribor)
Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S
tem postane rdeča svetloba laserskega žarka svetlejša za oko.
 Očal za vidnost laserskega žarka ne uporabljajte name-
sto zaščitnih očal. Očala za vidnost laserskega žarka so
namenjena boljšemu razpoznavanju laserskega žarka, ven-
dar oči ne varujejo pred laserskim sevanjem.
 Očal za vidnost laserskega žarka ne uporabljajte name-
sto sončnih očal oziroma med vožnjo v cestnem prome-
tu. Očala za vidnost laserskega žarka ne zagotavljajo po-
polne UV-zaščite in zmanjšujejo sposobnost zaznavanja
barv.
lahko izračunate
max
Delovni primeri (glejte slike D–F)
Primeri za možnosti uporabe merilnega orodja se nahajajo na
grafičnih straneh.
